Antes de la puesta en funcionamiento
- 70 - 10.13
Alma de plástico: (para alambre de
aluminio, acero inoxidable o CuSi)
 Retire la espiral de guía de hilo o el alma
de plástico e introduzca la nueva alma de
plástico. (Tenga en cuenta el manual de
instrucciones del quemador).
 Retire el tubo de guía 43 de la conexión
central.
 Corte el alma de plástico sobrante de
modo que quede muy pegado al rodillo
de avance de hilo y, a través del alma de
plástico sobresaliente, introduzca el tubo
de apoyo adecuadamente acortado para
estabilizarlo.
Todos:
 Sujete el soplete con rmeza y enhebre el
electrodo de hilo.
Los números de pedido de las pie-
zas de repuesto dependen del tipo
de soplete utilizado y del diámetro
de hilo y pueden consultarse en
la lista de piezas de repuesto del
soplete.
42
40
41
39 38
25
17
43
7
44

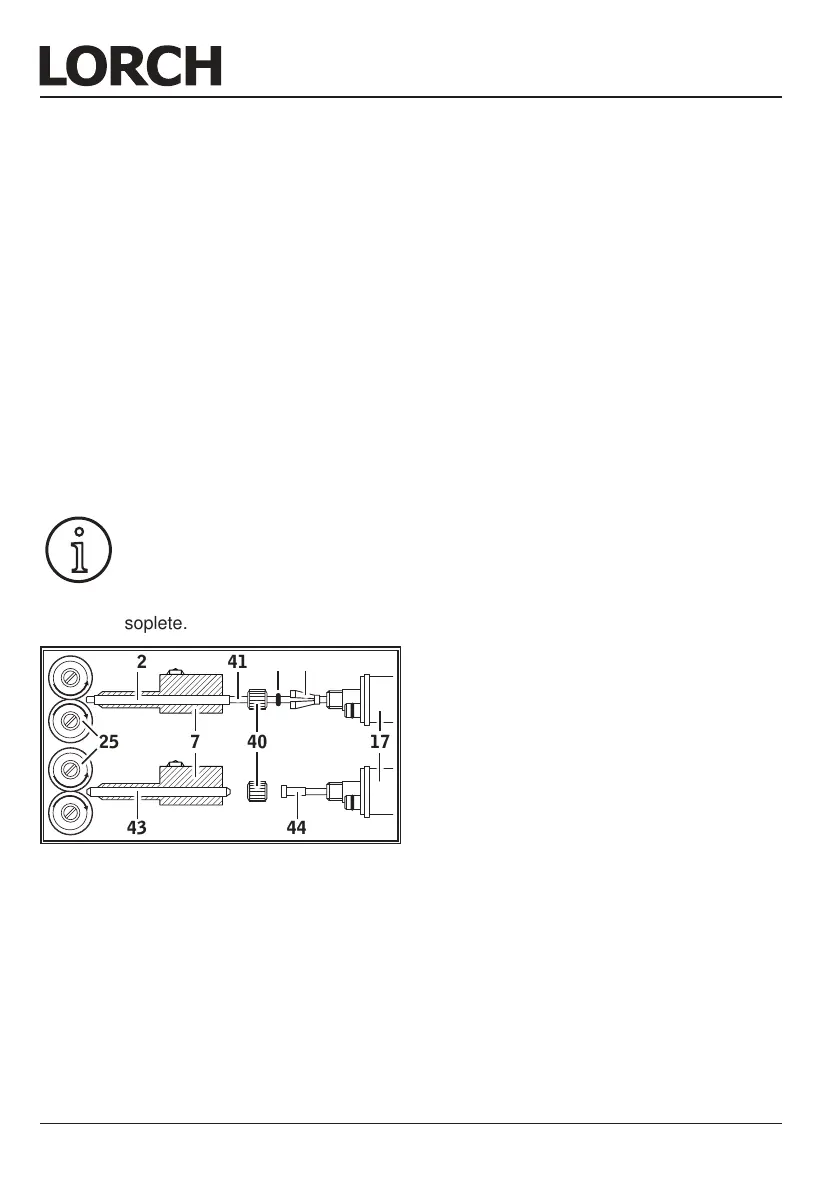

Abb. 16: Guía del hilo
7 Enchufe hembra central
17 Enchufe macho central (antorcha)
25 Rodillo de avance de hilo
38 Boquilla de sujeción (=pieza de ajuste)
para almas de plástico de 4,0 mm y
4,7 mm de diámetro exterior
39 Junta tórica para evitar fugas de gas
40 Tuerca tapón
41 Alma de plástico
42 Tubo de apoyo para almas de plástico
con un diámetro exterior de 4 mm.
El tubo de apoyo no se utiliza con un
diámetro exterior de 4,7 mm.
43 Tubo guía
44 Espiral de guía de hilo
