Marantz SA12 - 7. Schematic Diagrams and Parts Location

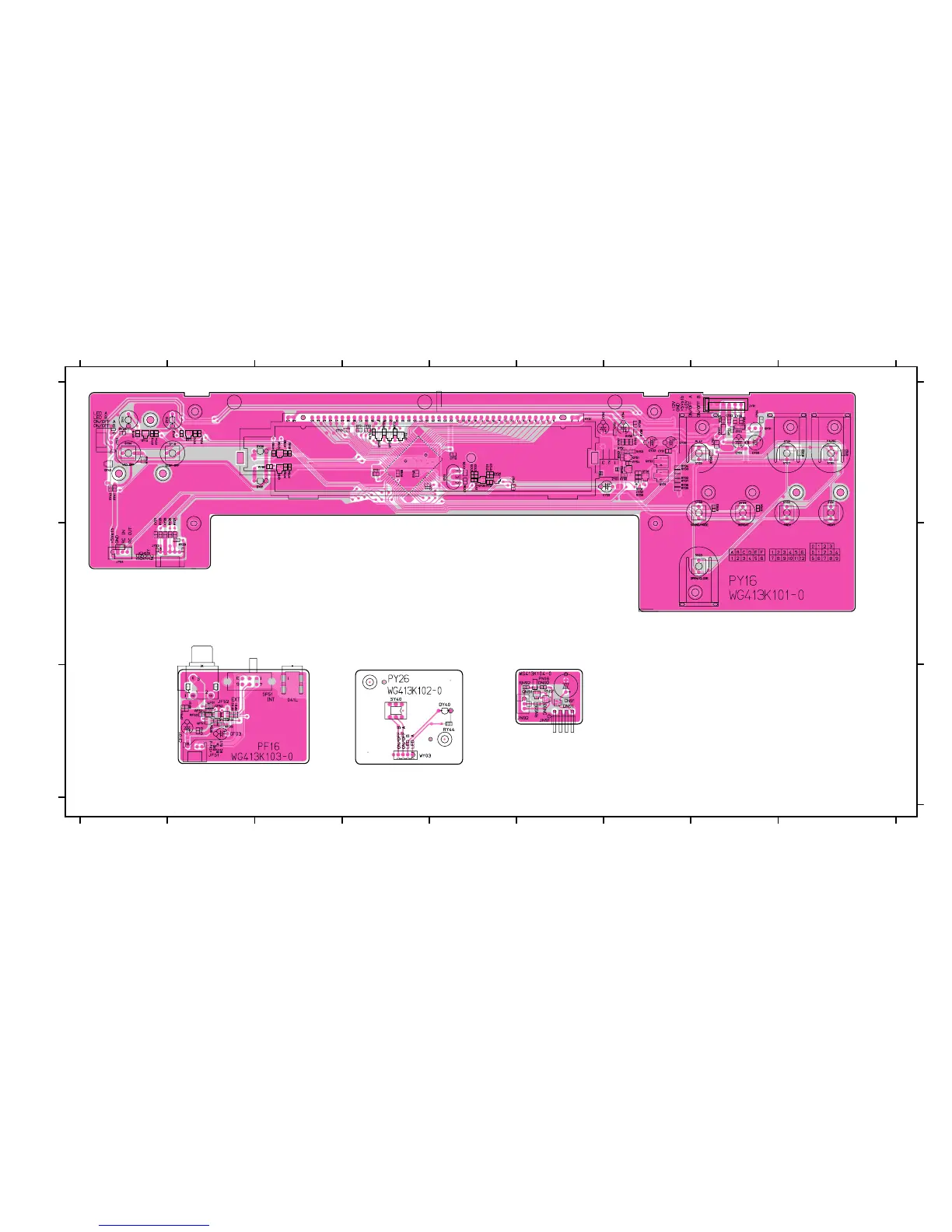

Layout Front Display and Power SW, RC-6, Mute (N only) (bottom view)
(QY01)
QY10
A
B
C
A
B
C
1 2345678 9
1 2345678 9
(N only)
53 54
CF01B C21
CF02 C2
CF03 C2
CF51 C2
CF52 C2
CN91 C6
CY01 A8
CY02 A8
CY03 A8
CY04 A8
CY05 A8
CY06 A8
CY11 A4
CY12 A5
CY20 A7
CY21 A5
CY22 A5
CY23 A5
CY25 A5
CY26 A5
CY27 B1
CY28 B1
CY30 A7
CY31 A7
CY32 A7
CY33 A7
CY34 A7
CY50 A7
CY51 A7
CY70 A4
CY71 A4
CY72 A4
DF01 C2
DN91 C6
DN92 C6
DN93 C6
DY01 A8
DY02 A8
DY10 A2
DY11 A2
DY20 A5
DY40 C5
DY80 A3
DY81 A3
JF52 C2
JN91 C6
JN92 C6
JY02 B2
JY03 A1
JY04 B1
LY01 A8
QF01 C2
QF51 C2
QN91 C6
QY01 A8
QY10 A4
QY11 A2
QY12 A1
QY20 A5
QY30 A7
QY31 A7
QY32 A7
QY40 A1
QY51 A7
QY52 A7
QY70 A4
QY71 A4
QY72 A4
QY81 A3
RF01 C2
RF02 C2
RF03 C2
RF51 C2
RF52 C2
RF53 C2
RF54 C2
RN91 C6
RN92 C6
RN93 C6
RY01 A8
RY03 A8
RY10 A2
RY11 A2
RY12 A2
RY13 A1
RY14 A1
RY15 A1
RY20 A5
RY21 A5
RY25 B1
RY26 B2
RY27 B2
RY28 B2
RY30 A7
RY31 A7
RY32 A7
RY33 A7
RY34 A7
RY35 A7
RY36 A7
RY37 A7
RY38 A7
RY39 A7
RY40 A4
RY41 A1
RY42 A1
RY43 A1
RY44 C5
RY45 A4
RY50 A7
RY51 A7
RY52 A7
RY53 A7
RY54 A7
RY55 A7
RY56 A7
RY57 A7
RY60 A8
RY61 A9
RY62 A9
RY63 A8
RY64 A8
RY65 A1
RY65 A4
RY67 A5
RY70 A4
RY71 A4
RY72 A4
RY73 A4
RY80 A3
RY81 A3
RY82 A3
RY83 A3
RY84 A3
RY85 A3
SF51 C3
SY01 A9
SY02 A9
SY03 B8
SY04 A1
SY05 A8
SY06 A9
SY07 A9
SY08 A8
SY09 A8
SY10 A2
SY40 C4
VY01 A6
WY03 C4
XY01 A5
ZY01 A7
