OM-363 Page 70
Ref. 803 725-C
Hardware is common and
not available unless listed.
11
1
2
3
4
13
5
6
9
10
12
7
8

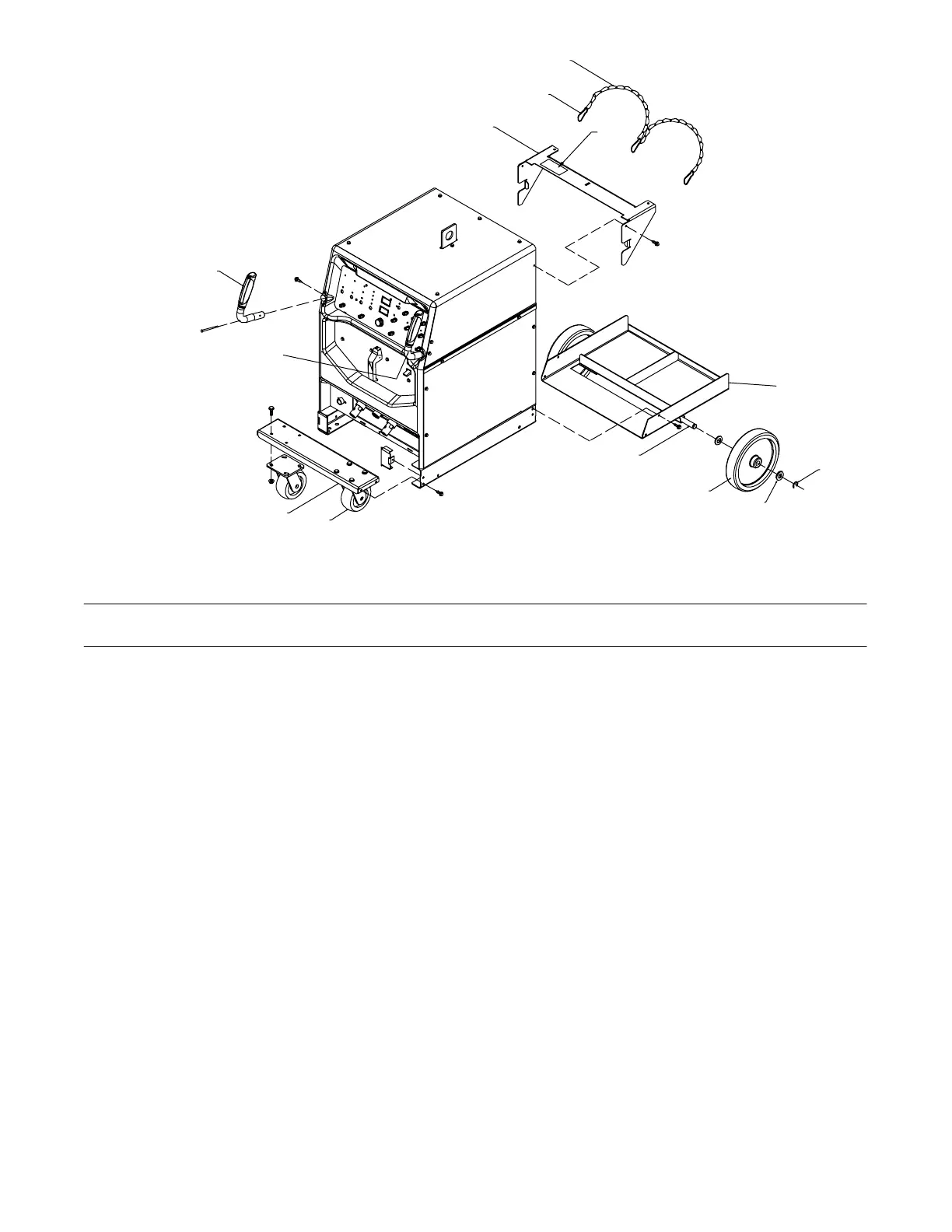

Figure 11-3. Optional Running Gear
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 11-3. Running Gear (Optional) (Figure 11-1 Item 104)
Quantity
1 218 134 HANDLE, LH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 +215 928 BOTTLE SUPPORT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 168 663 HOOK SPRING SNAP 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 602 387 CHAIN 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 191 158 BOTTLE TRAY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 121 614 RETAINING RING 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 602 250 WASHER,FLAT .812IDX1.469ODX.134T STL PLD ANSI.750 4. . . . . . . . . . . . . . . . . . . . . . . . . . .
8 209 869 WHEEL 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 191 167 AXLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 168 247 CASTER, SWIVEL 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 191 163 CASTER MOUNTING BRACKET 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 218 135 HANDLE, RH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 217 140 LABEL,WARNING CYL MAY EXPLODE IF DAMAGED (ENG/FR). . . . . . . . . . . . . . .
(230/460/575 VOLT MODELS ONLY) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 200 285 LABEL,WARNING CYLINDER MAY EXPLODE IF DAMAGED. . . . . . . . . . . . . . .
(200/230/460 VOLT MODELS ONLY) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
