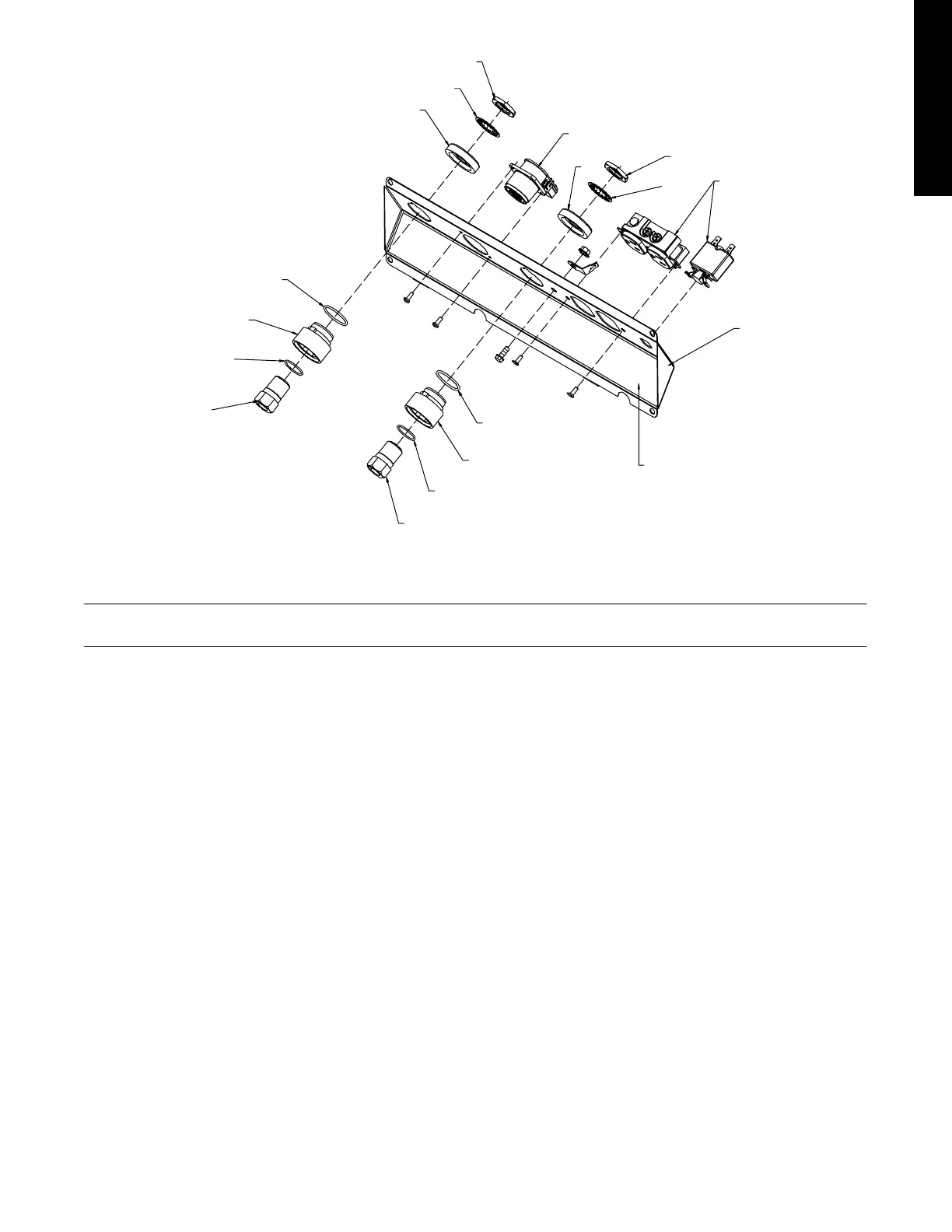

Figure 11-2. Panel, Lower Dinse Connector Assembly
Description
Part
No.
Dia.
Mkgs.
220 509
Item
No.
Figure 11-2. Panel, Lower Dinse Connector Assy (Figure 11-1 Item 21)
Quantity
1 213 109 PANEL, LOWER DINSE CONN 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 218 784 LABEL, COMPONENT IDENTIFICATION 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 224 529 CONN, CIRC MS/CPC 14SKT SIZE 20 RCPT W/FILTERING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 218 174 RECEPTACLE, W/LEADS & CIRCUIT BREAKER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 202 553 RECEPTACLE, TWIST LOCK BRASS POWER (FEMALE) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 185 712 INSULATOR, BULKHEAD FRONT 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 185 713 INSULATOR, BULKHEAD REAR 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 185 714 WASHER, TOOTH 22MMID X 31.5MMOD 1.310−1MMT INTERN 2. . . . . . . . . . . . . . . . . . . . . . . .
12 185 717 NUT, M20−1.5 1.00HEX .19H BRS LOCKING 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 186 228 O−RING, 0.739 ID X 0.070 H 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 185 718 O−RING, 0.989 ID X 0.070 H 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
