MiiNePort E2/E3 Introduction
Pin Assignments

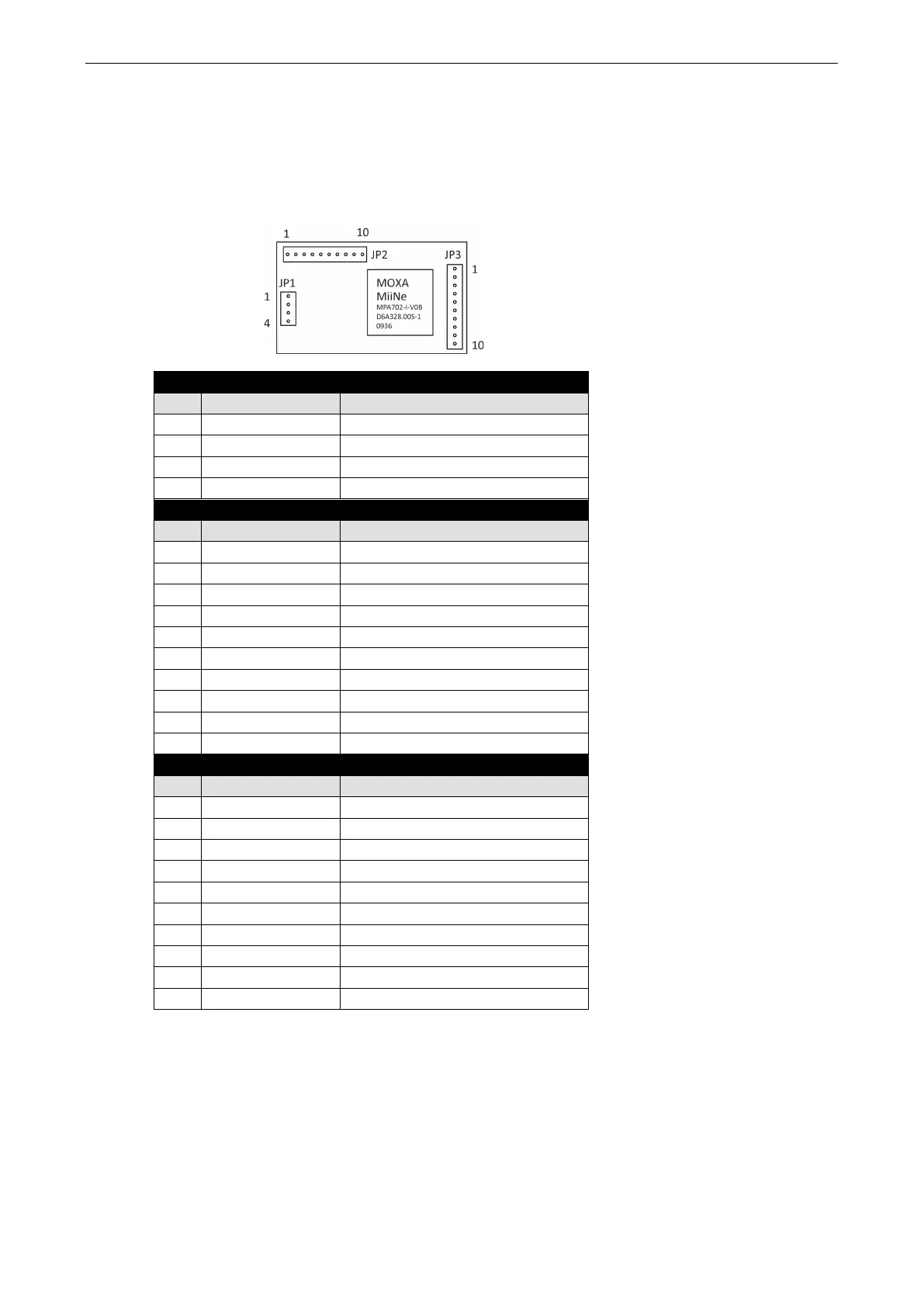

MiiNePort E2 Module Pin Assignment
Bottom Panel of the MiiNePort E2 Module
JP1
Pin Signal Name Function
1 Ethernet Tx+ Ethernet Transmit Data+
3 Ethernet Rx+ Ethernet Receive Data+
4 Ethernet Rx- Ethernet Receive Data-
JP2
Pin Signal Name Function
1 100M LED Ethernet 100M LED
2 10M LED Ethernet 10M LED
3 LRXD Receive Serial Data
4 LTXD Transmit Serial Data
5 LDCD Data Carrier Detect
7 LRTS Request To Send
8 LDTR Data Terminal Ready
9 LDSR Data Set Ready
10 LCTS Clear To Send
JP3
Pin Signal Name Function
1 DIO0 Programmable Input/Output
2 DIO2 Programmable Input/Output
3 DIO3 Programmable Input/Output
4 DIO1 Programmable Input/Output
5 Reserved N/A
6 Reserved N/A
7 SW Reset Reset To Factory Default
8 GND Circuit Ground
9 Ready LED System is Ready LED
10 VCC Power Supply
