MULTIPLEX
1. I
NHALTSVERZEICHNIS
1. Inhaltsverzeichnis 3
2. Schnelleinstieg 3
3. Einleitung 4
3.1 Konzeption der SMART SX 4
3.2 Features der SMART SX 4
4. Sicherheits- und sonstige
Hinweise 5
5. Lieferumfang / Zubehör 7
6. Technische Daten 7
6.1 Sender SMART SX 7
6.2 Empfänger RX-5 light M-LINK 7
7. Handhabung 8
7.1 Bedienungselemente des Senders 8
7.2 Bedienungselemente des Empfängers 8
7.3 Senderantenne 8
7.4 Batterien / Akkus einsetzen 9
7.5 Spannungswächter / Betriebszeiten 9
7.6 Binding 9
7.7 Kanalzuordnung 9
7.8 Modeumschaltung 10
7.9 Servoreverse 10
7.10 Aktivieren/Deaktivieren der Gasfunktion 10
7.11 Trimmung 10
7.12 Dual-Rate 11
7.13 Fail-Safe 11
7.14 Zusatz (AUX) – Kanal 11
7.15 Reichweitentest 11
7.16 Modellspeicher (ID) 11
7.17 Empfänger im Modell einbauen 12
7.18 SMART SX als Schülersender 13
7.19 Firmware Update / Daten für neue
RR+ Modelle 13
7.20 Nachrüsten von Aluknüppeln 13
7.21 Sprachausgabe von Telemetriedaten 13
8. Beratung und Service
14
9. Wartung und Pflege 14
10. CE Konformitätserklärungen
14
11. Gewährleistung /
Haftungsausschluss 14
12. Entsorgungshinweise
14
13. Fehlersuche 15
Wir beglückwünschen Sie zum Kauf Ihrer neuen
Fernsteuerung und freuen uns, dass Sie sich für die
MULTIPLEX SMART SX M-LINK entschieden haben.
Sie besitzen damit eine optimale Anlage zum Einstieg
in das Hobby des ferngesteuerten Modellbaues. Wir
wünschen Ihnen viel Spaß und Erfolg mit Ihrer neuen
Anlage.
2. S
CHNELLEINSTIEG

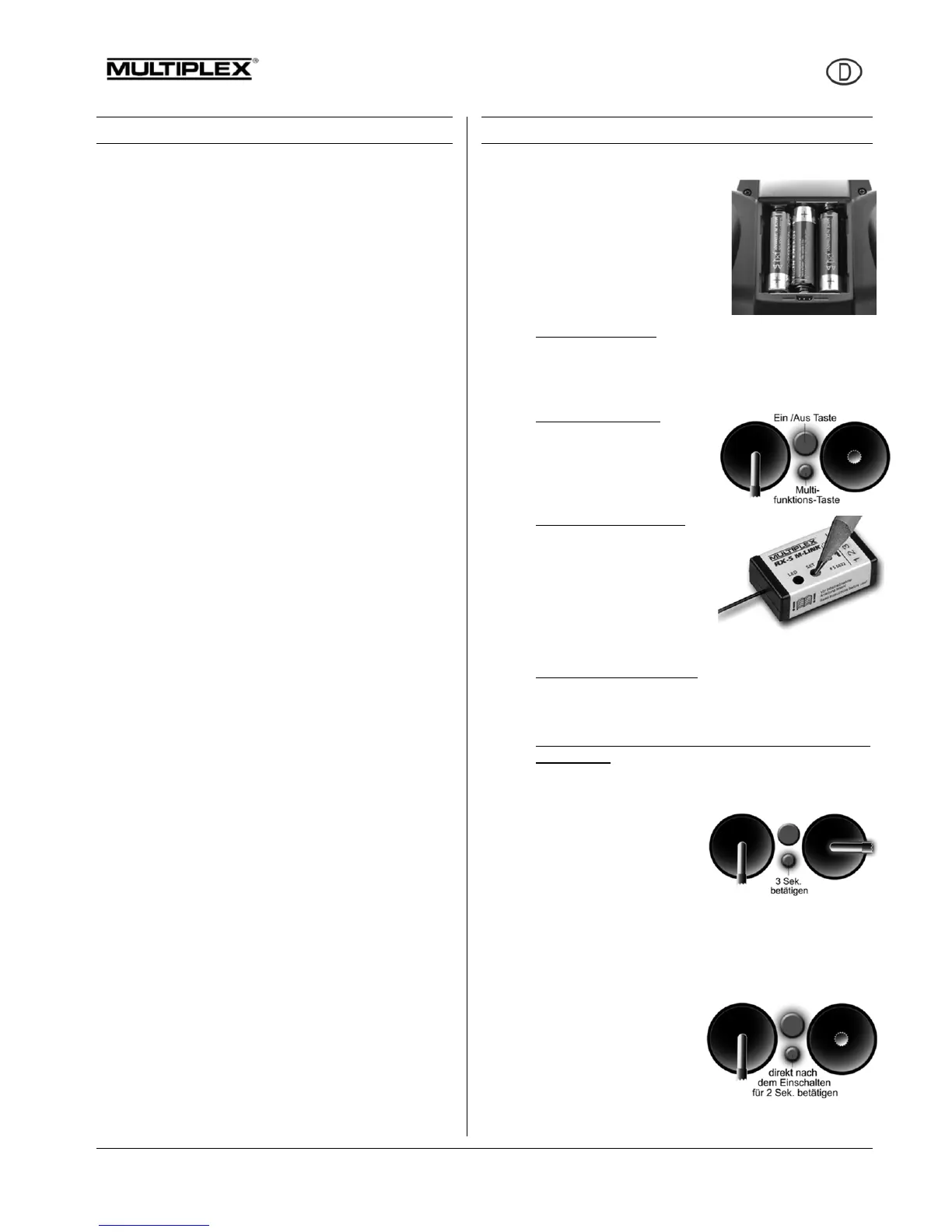

1. Sender und Empfänger auspacken
Beiliegende Dokumente sichern
2. Batterien einsetzen
Achten Sie unbedingt auf richti-
ge Polung (siehe nebenstehen-
de Abbildung). Durch Verpo-
lung können der Sender und /
oder die Zellen zerstört werden.
3. Binding
Modell vorbereiten
Die Empfangsanlage geht nach erfolgtem Binding
sofort in Betrieb, sichern Sie das Modell, damit ei-
ne evtl. anlaufende Luftschraube keinen Schaden
anrichten kann.
Sender vorbereiten
Sender mit gedrückter
Multifunktions-Taste ein-
schalten, danach Taste
wieder loslassen. LED
blinkt schnell.
Empfänger vorbereiten
Empfänger mit gedrückter
Set-Taste einschalten,
Empfänger LED blinkt
ebenfalls schnell.
Bei erfolgreichem Binding
blinken beide LED langsam.
4. Servolaufrichtungen anpassen
Modell mit ID-Empfänger
Der Sender meldet akustisch, wenn er den Emp-
fänger erkannt hat. Es ist keine weitere Einstellung
notwendig.
Modell mit normalem M-Link Empfänger (light oder
Telemetrie)
Alle Ruder müssen sich richtig herum bewegen,
Drehrichtung evtl. anpassen. Dazu Knüppel der
entsprechenden Steu-
erfunktion in Anschlag
bringen und Multifunkti-
ons-Taste 3 Sek. lang
drücken bis das Servo
umspringt und sich in
die richtige Richtung dreht.
5. Reichweitentest durchführen
Vor dem ersten Start unbedingt Reichweite überprüfen.
Direkt nach dem Einschalten, die Multifunktions-Taste
2 Sek. drücken, bis die LED dauerhaft leuchtet. Der
Sender arbeitet mit stark
verminderter Leistung, es
ertönt ein Warnsignal. In
diesem Modus muss auch
im Abstand von ca. 50 Me-
tern die Steuerung noch
funktionieren.
