W415-1794 / 06.28.18
100
FR
finition

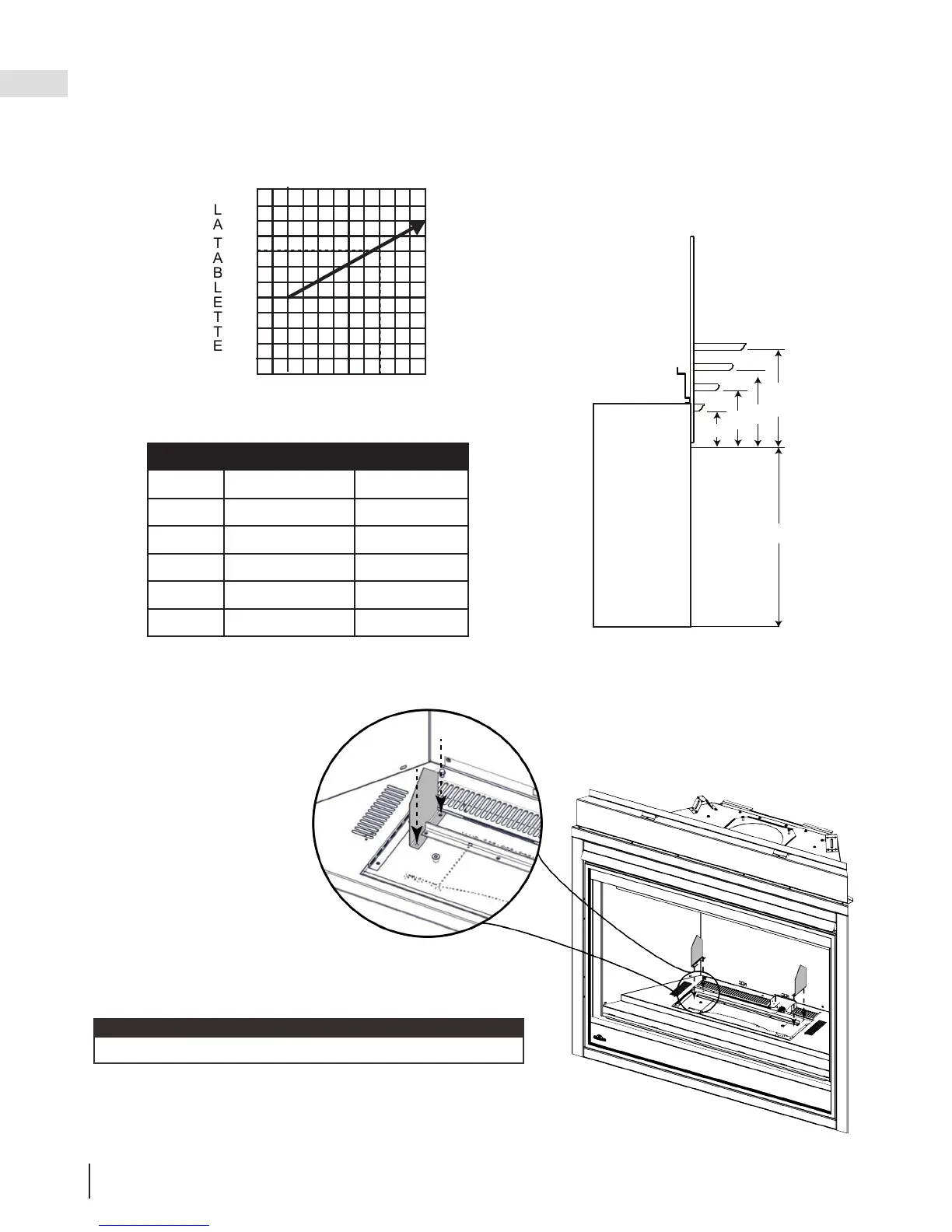

10.4 dégagements minimaux de la tablette combustible
0
3 4 7
14
16
1 2 5 6
12
8
10
6
4
18
20
8 109
22
24
26
LA
TABLETTE
PROJECTION DE LA TABLETTE (")
H
A
U
T
E
U
R
D
E
DIMENSIONS DE LA TABLETTE
Réf Hauteur Profondeur
A
29 5/8” (75.2cm) N/A
B
8” (20.3cm) 2" (51mm)
C
10” (25.4cm) 4" (102mm)
D
12” (30.5cm) 6" (152mm)
E
14” (35.6cm) 8" (203mm)
Le dégagement d’une tablette combustible à l’appareil peut varier selon la profondeur de la tablette. Utilisez le
graphique pour vous aider à déterminer les dégagements nécessaire.
E
D
C
B
A
Appliance
Opening
10.5 installation des couvertures d’air
Installez une couverture d’air sur chaque but du rail de renfort du
brûleur (2 en tout) utilisant 4 vis (fournies).
Les couvertures d’air doivent être installer.
note:
