W415-1794 / 06.28.18
80
FR
encadrement approximatif

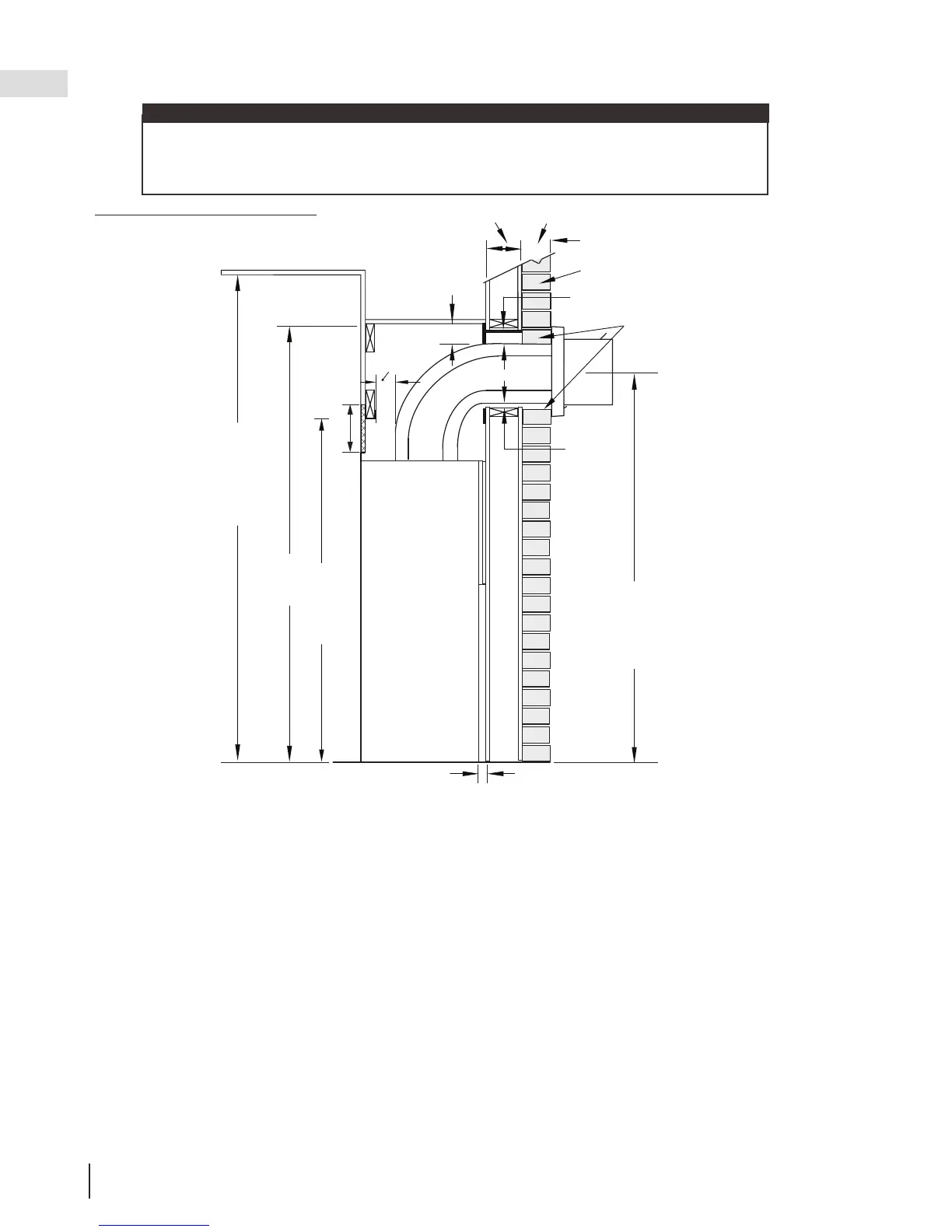

3.2 dégagements minimaux aux enceintes combustibles
Évacuation sur le dessus
Sections d’évents
Lors du passage à travers un mur, utiliser l’espaceur coupe-feu W615-0612 (fourni).
Lors du passage à travers un plafond, utiliser l’espaceur coupe-feu W500-0096 (non fourni).
note:
COMBUSTIBLE
NON-COMBUSTIBLE
BRICK
0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
3"
[76,2mm]
COMBUSTIBLE
INCOMBUSTIBLE
BRIQUE
3"
[76,2mm]
1"
[25mm]
1"
[25mm]
42 5/8"
[108,3cm]
MINIMUM
PLUS LA PENTE*
0” (0MM) SI LES MATÉRIAUX
SONT INCOMBUSTIBLES,
COMME DE LA BRIQUE
ET DE LA PIERRE.
50 1/2"
[128,3cm]
54"
[137,2cm]
PLAFOND
(MIN)
3" [76,2mm]
MINIMUM
34 5/8
[87.9cm]
72”
(183cm)
au plafond
(min.)
52 5/8”
(133.7cm)
41 1/8”
(104.5cm)
1” (25mm)
45 5/8”
(115.8cm)
Minimum plus
la pente*
1” (25mm)
3”
(76,2mm)**
3”
(76,2mm)
Minimum**
3” min.
(76.2mm)**
8” (203mm)
matériau
incombustible
Sections d’évents horizontales: Un dégagement minimum aux matériaux combustibles de 3” (76mm) au-
dessus hors de l’enceinte et 1” (25mm) sur les côtés et au-dessous hors de l’enceinte toute autour du conduit
d’évacuation sur toutes les courses horizontales. Les sections d’évacuation horizontales dans les enceintes doit
maintenir un dégagement minimaux de 3” (76,2mm) au-dessus du conduit d’évacuation.
Sections d’évents verticales: Un dégagement minimum aux matériaux combustibles de 1” (25mm) est requis
toute autour du conduit d’évacuation sur toutes les courses verticales à l’exception des dégagements à l’intérieur
de l’enceinte de l’appareil. Les courses d’évacuation verticales dans les enceintes requis un dégagement mini-
mum de 1” (25mm) autour du conduit d’évacuation.
ENCEINTE AVEC L’ÉVACUATION SUR LE DESSUS
L’enceinte de l’appareil doit avoir un hauteur minimale de 52 5/8” (133,7cm). Afin de respect les contraintes de
température, l’espace à l’intérieur de l’enceinte, autour de l’appareil et au-dessus, doit demeurer sans obstruction.
*Voir la section « dimensions minimales de l’ossature pour plus d’informations sur les dégagements de la réduc-
tion d’évacuation tuyau.
Ces paramètres s’appliquent également aux illustrations trouvées dans la section « dégagements minimaux de
l’enceinte ».
**Les dégagements minimaux autour du conduit d’évacuation peut être réduite de 3” (76mm) à 1” (25mm) dans
ces installations avec une évent verticale de minimum 38” (96,5cm) faite immédiatement au collet de l’appareil.
Certains configurations qui requis un enceinte plus large pour forunir les dégagements minimaux entre les con-
duits d’évacuation et les combustibles.
