W415-1794 / 06.28.18
104
FR
finition
16.6A
Certaines confi gurations d’évacuation verticales peuvent avoir une fl amme très active. Si cette apparence n’est
pas désirée, la sortie du conduit d’évacuation doit être réduite en utilisant une plaque de restriction. Pour obtenir
l’ensemble approprié, voir la section « pièces de rechanges « dans le manual du propriétaire. Ceci diminuera
la vélocité des gaz de combustion, ralentissant ainsi le mouvement de la fl amme et créant une apparence plus
traditionellle. Les instructions sont incluses avec l’ensemble.

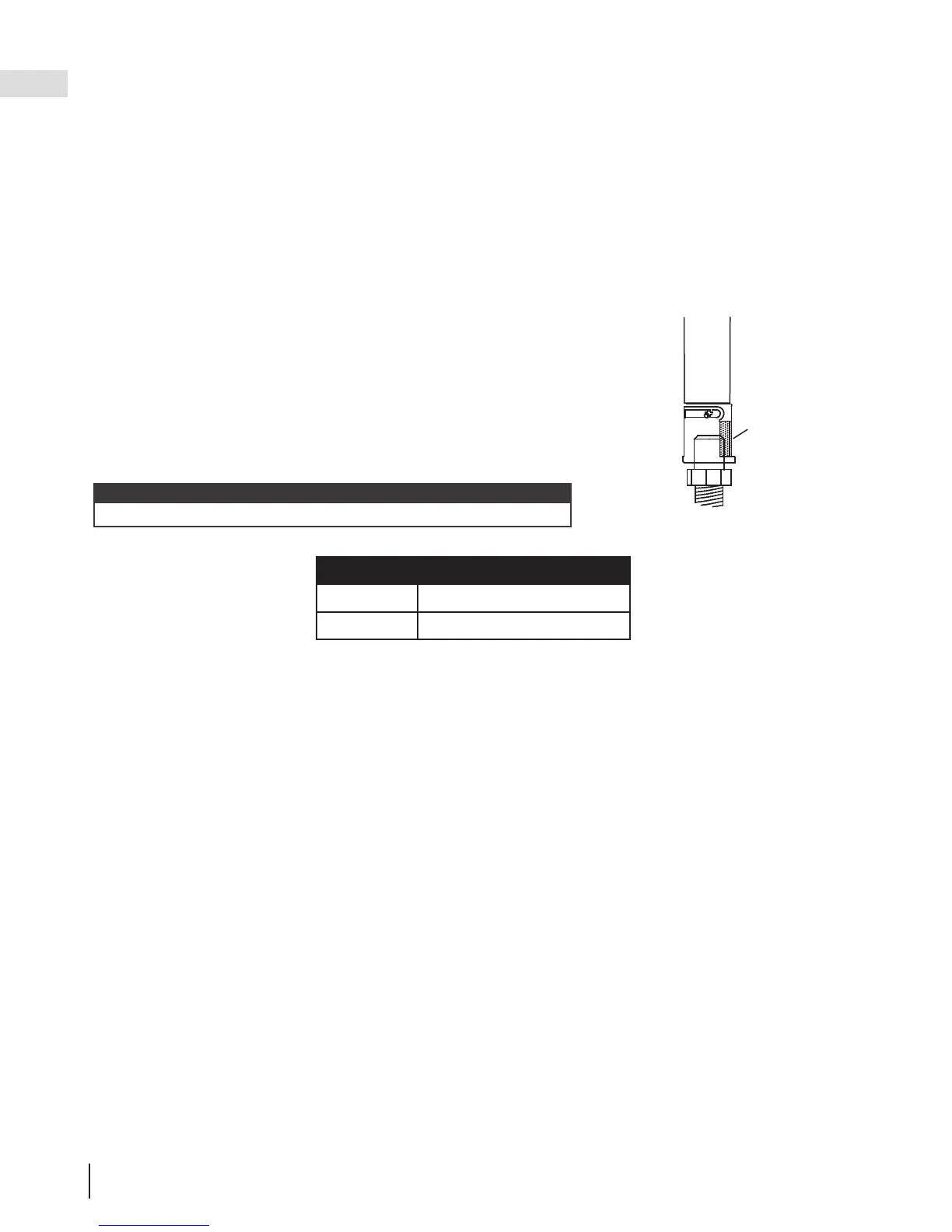

TABLEAU DE RÉGLAGE DU VENTURI
NG 1/4” (6.3mm)
P 1/2” (12.7mm)
L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le
volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher
des orifices du brûleur. La flamme peut ne pas être jaune immédiatement;
allouez de 15 à 30 minutes pour que la couleur finale de la flamme se
stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHICIEN OU INSTALLATEUR QUALIFIÉ!
OUVERTURE
DU VOLET
D’AIR
VENTURI
INJECTEUR
Il est important que l’injecteur soit correctement inséré dans le venturi.
11.0 ajustements
11.1 renstreignant des évents verticaux
11.2 réglage du venturi
