W415-1794 / 06.28.18
77
exigences d'évacuation
FR

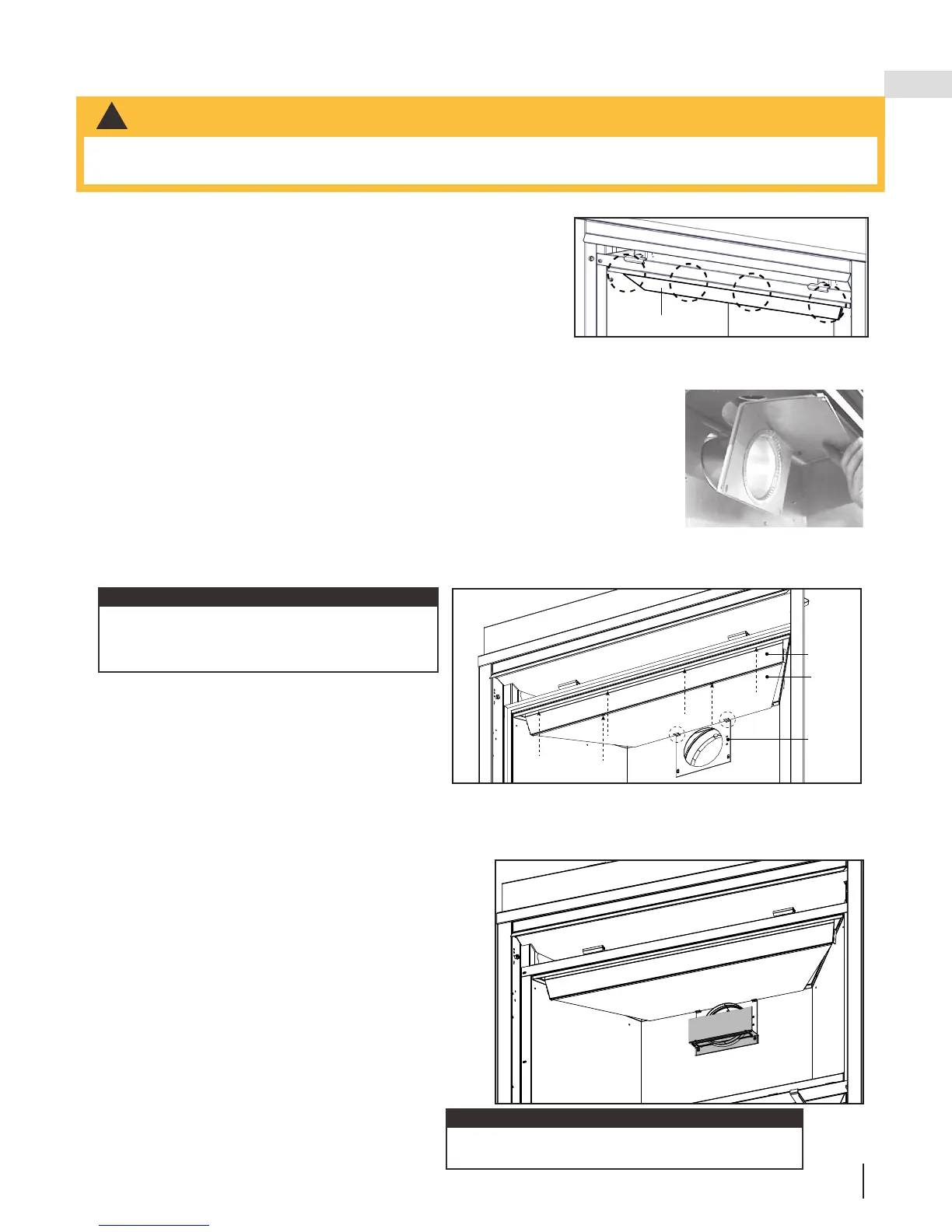

2.6 évacuation arrière
A. Enlever la barrière de protection et la porte vitrée, référez la
section « installation / enlèvement de la barrière de protection
et la porte ».
B. Enlevez le contenu de l’intérieur de la chambre de
combustion et misez-les du côté, vous aurez besoin de la
collet d’évacuation et le déflecteur supérieure (fournie).
C. Pour faciliter l’assemblage, enlever les quatre vis tête
hexagonale sécurisant le déflecteur du haut de l’intérieur de la
chambre de combustion (Fig. 1).
D. Attachez le déflecteur au déflecteur supérieure à l’aide de 2 vis (fournies).
Misez-les du côté.
E. Placez le joint d’étanchéité (fourni) au cours de l’assembage du collet
d’évacuation de 5" (127mm) et plier le long de la perforation.
F. De l’intérieur de la chambre de combustion, insérez le collet d’évacuation de 5"
(127mm). Installez le déflecteur d’évacuation arrière sur le col de 5" (127mm),
référez la section « déflecteur d’évacuation arrière ».
G. Fixez l’assemblage du collet d’évacuation, joint d’étanchéité et le déflecteur
d’évacuation arrière à l’aide des quatre vis à tête hexagonale (Fig. 2).
H. Reposez le bord arrière du déflecteur
supérieure (complet avec déflecteur)
sur les pattes de l’assemblage du collet
d’évacuation. Réattachez le déflecteur
(complet avec le déflecteur supérieure) à
l’aide des 4 vis enlevez dans étape C (Fig.
3). Installez l’ensemble de bûches, la porte vitrée et la barrière de protection.
Fig. 2
Fig. 1
2.7 déflecteur d’évacuation arrière (pour l’application d’évacuation arrière)
A. Enlever l’écran de protection et la porte vitrée
de l’appareil, référez la section « installation / enlèvement
de l’écran de protection et la porte vitrée » pour plus
d’information.
B. Desserrez les deux vis servant à fixer la plaque
d’évacuation et installez le déflecteur en glissant les
ouvertures en forme des fentes derrière an arrière des
têtes de vis puis resserrez les vis. Référez l’illustration ci-
dessous.
C. Réinstallez la porte et l’écran de priotection sur
l’appareil, référez la section « installation / enlèvement
de l’écran de protection et la porte vitrée » pour plus
d’information.
• Omettre de créer un scellant à la chambre de combustion avec l’assemblage du collet d’évacuation d’air
causera l’appareil de fonctionner incorrectement et pourrait causer des clessures ou des dommages matériels.
Ne serrez pas trop les vis. Il suffit d’appuyer le
joint d’étanchéité contre la chambre de com-
bustion.
note:
Cette déflecteur est installée pour bloquer la vue à
travers l’évacuation à l’extérieure.
note:
Deflector
Top
baffle
Flue collar
assembly
Fig. 3
Déflecteur
Déflecteur
supérieure
Assemblage
du collet
d’évacuation
