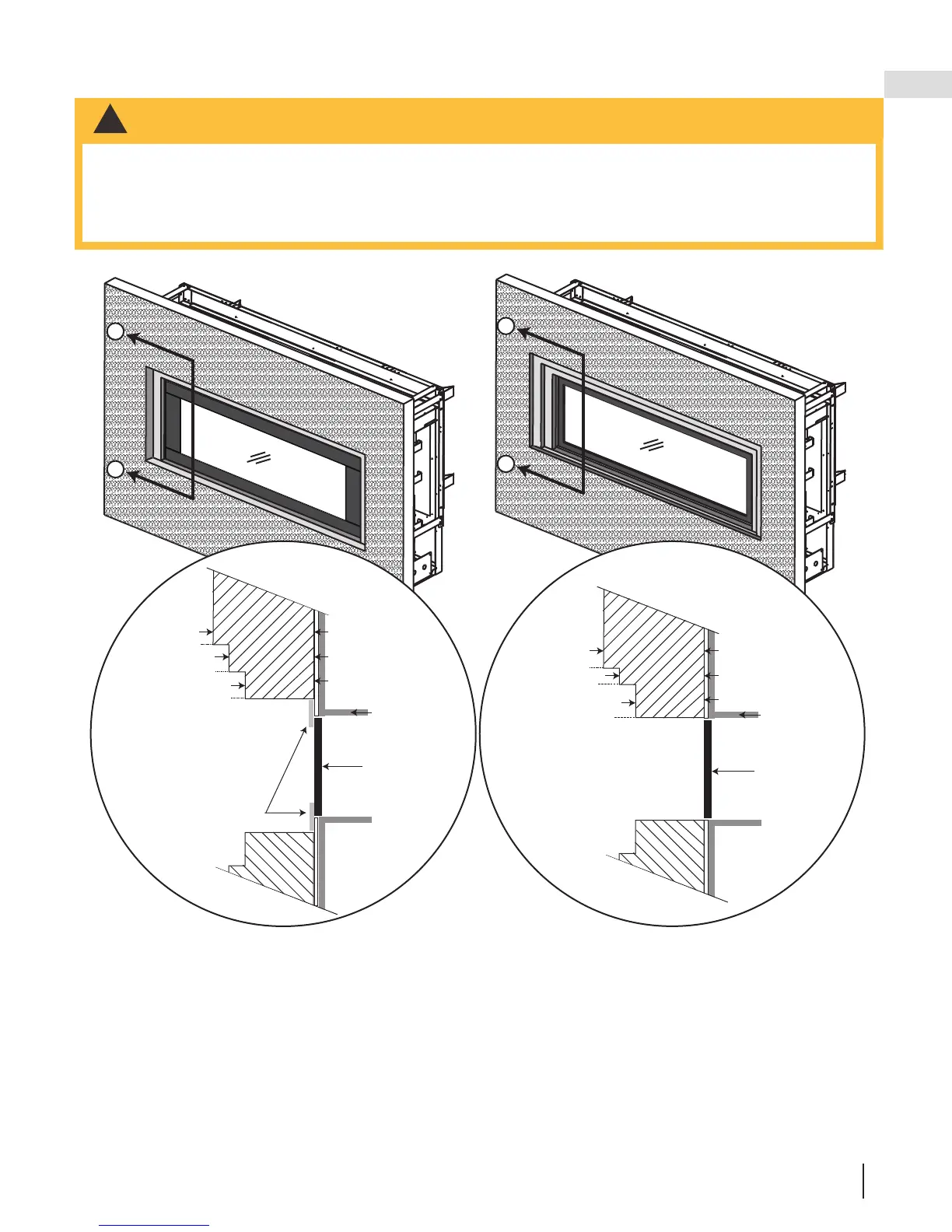

10.3 installation du panneau incombustible
Les matériaux de finition incombustibles ne doivent pas dépasser de plus 4” (101,6mm) la façade de la porte
(sur toutes côtés). Si des projections plus grandes sont requises, augmentez les dégagements des côtés et du
dessus de 2" (50,8mm) pour chaque pouce (24,5mm) supplémentaire de projection. Si vous utilisez un moulure
optionelle, les même règles s'applique, commençant du sommet du moulure. Garantir que les dégagements
sont maintenus pour l'enlèvement du moulure, vous devez l'enlever de l'appareil pour l'entretien.
Section A - A Section B - B
0” (0mm)
4” (101,6mm)
6” (152,4mm)
2” (50,8mm)
5” (127mm)
3”(76,2mm)
4” (101,6mm)
6” (152,4mm)
2” (50,8mm)
5” (127mm)
B
B
A
A
4”
(101,6mm)
Porte
Porte
Moulure
optionnelle
Sommet de
l’appareil
Sommet de
l’appareil
