W415-1794 / 06.28.18
92
FR
information électriques

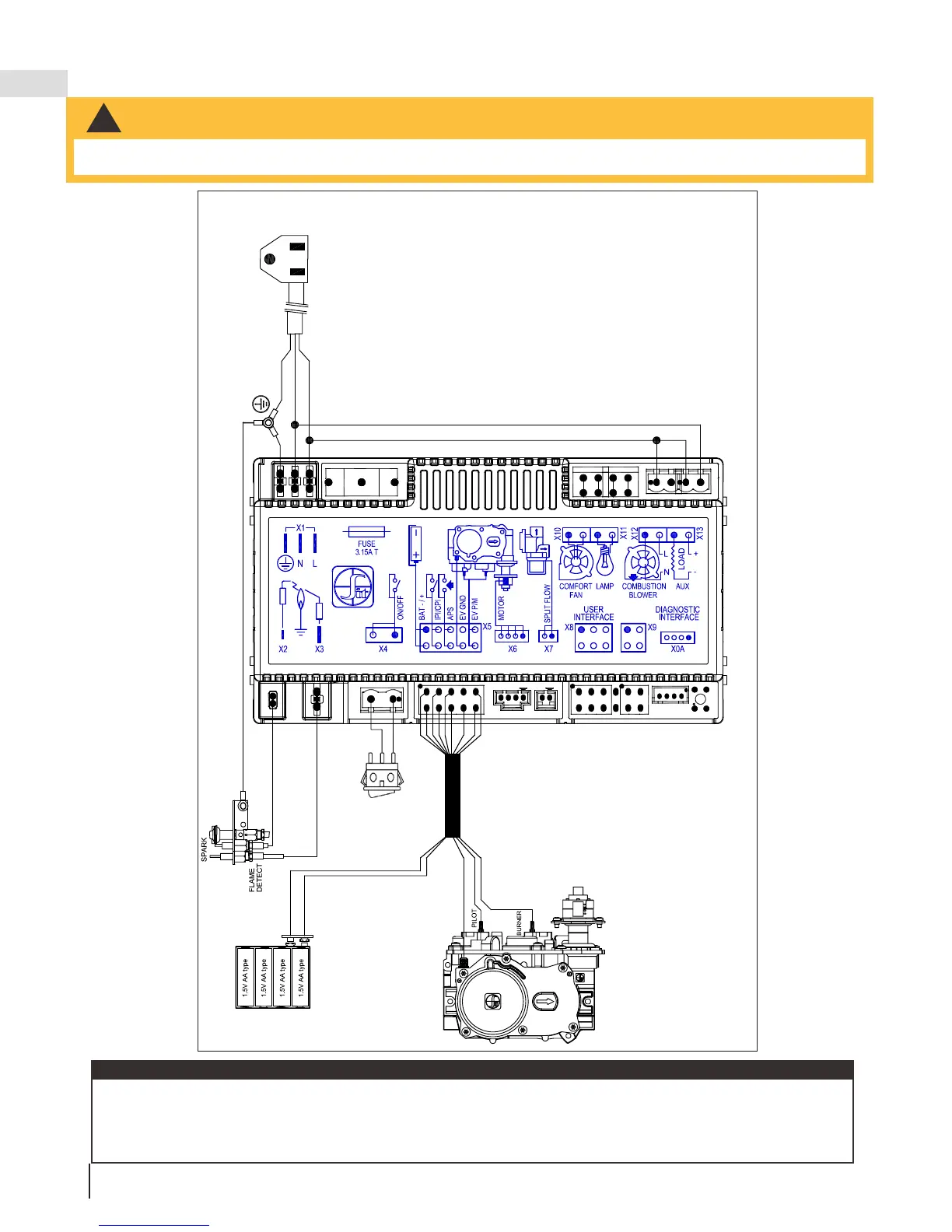

5.5 schéma câblage
Cet appareil est équipé avec un sauvegarde de pile. Si le sauvegarde de pile est utiliser, installez 4 piles « AA
» (non fournies) dedans le sauvegarde de pile est attachez-le au harnais de fils. Branchez le boîtier de pile au
harnais de fils avant d’utiliser l’appareil. Placez-le près du module de contrôle. Si le sauvegarde est utiliser, il doit
être connecté à cet pile de 6V (fourni). Ne branchez-le pas à un pile de 9V.
note:
• Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique (110V).
!
AVERTISSEMENT
PILOT
W725-0062 (NG)
W725-0063 (LP)
GAS VALVE
W750-0267
WIRE HARNESS
W175-0633
(CONNECTOR)
885 PROFLAME
MAIN ON/OFF
SWITCH
W350-0702
(BATTERY HOUSING)
BATTERY
PACK
W010-2763 (NG)
W010-2808 (LP)
(PILOT ASSEMBLY)
W750-0274
(POWER CORD)
APPLIANCE
GROUND STAR
MAIN
LINE
W190-0113
CONTROL MODULE
To Next Page
