W415-1794 / 06.28.18
89
installation d’évacuation
FR
4.3.4 renstreignant des évents verticaux
• Mettez hors tension de gaz et de l’alimentation électrique avant d’intervenir sur l’appareil.
• Appareil peut être chaud, pas de service jusqu’à ce que l’appareil est refroidi.
• Pour utilisation sûre et correcte de l’appareil, suivez les instructions d’évacuation exactement.
• Pour éviter le risque d’asphyxie, gardez le sac d’emballage de bébés et les enfants. N’utilise rpas dans les
berceaux, lit chariots ou play pens. Ce sac n’est pas un jouet. Noeuz-le avant de jeter.
!
AVERTISSEMENT

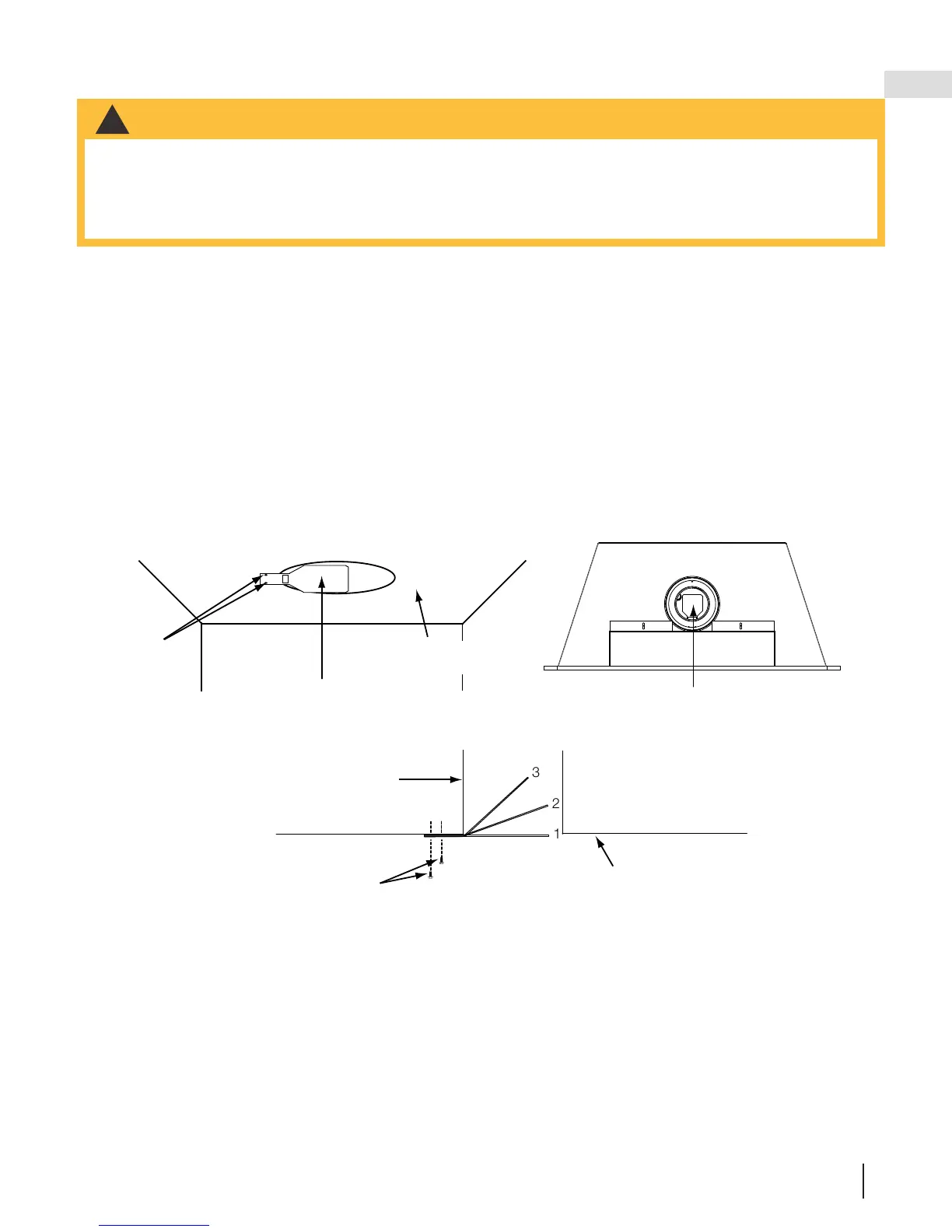

Installations verticales peuvent afficher une flamme très active. Si cet aspect n’est pas souhaitable, la sortie
d’échappement peut être restrinte avec un kit de bride de Wolf Steel approuvé. Ce kit n’est pas recommandé
pour les longueurs de conduit d’évacuation vertical court.
Selon le modèle et année de votre appareil, les trous de fixation peut ne pas exister.
A. Si les trous de fixation existent, enlever les vis du haut de la chambre de combustion, aligner la plaque de
bride comme illustré et fixer.
B. Si les trous de fixation n’existent pas, aligner la plaque de bride comme illustré et fixer avec deux vis tôle
tête hexagonale #8x1/2 fournis.
C. S’assurer que la plaque pivote à la fente vers le haut dans l’orifice d’échappement.
D. Selon la quantité de restriction souhaitée, la plaque de bride peut être laissée à plat pour la plupart
restriction ou tordues à différents degrès de restriction.
1
2
3
1. Restriction optimale
2. Restriction modérer
3. Restriction minimal
Le col d’évacuation
Restriction
Vis muni
L’haut de la chambre de
combustion
Vue au sommet
Restriction
L’haut de la chambre de
combustion
Vis métallique de #8x½ à
tête hexagonale
