Chapter 2: External Connectors Pinout Description
VTC 7260 Series User Manual

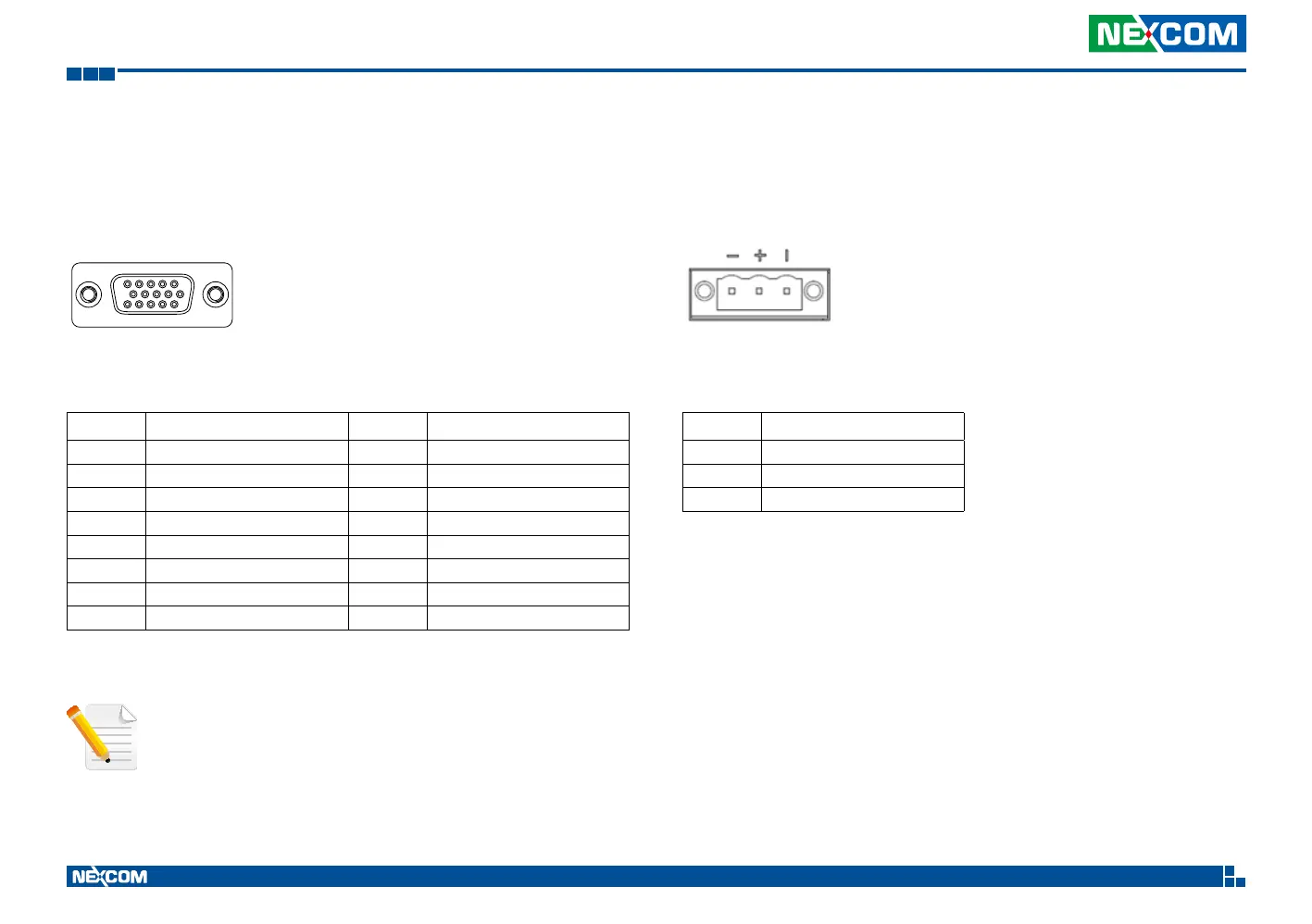

Multiport Connector
Connector number: 6
Pin Definition Pin Definition
1 CAN_L 2 GPO1
3 GPO2 4 GPO3
5 GPO4 6 CAN_H
7 GPI1 8 GPI2
9 GPI3 10 GPI4
11 CAN_ISOGND 12 GPIO_GND
13 GND 14 DR_ODOM
15 DR_DIRECTION
15
1115
9V-36V DC Power Input
Connector number: 7
Pin Definition
1 GND
2 VIN
3 Ignition
1 3
Note:
You need to connect the multi-port DB15 adapter cable to
access GPI, GPO, CAN2.0B and DR signal. Please refer to
Appendix I for details.
