Norcold 2118 Service Manual

40
www.norcold.com
Séries 2118, 2118IM, 2118IMD

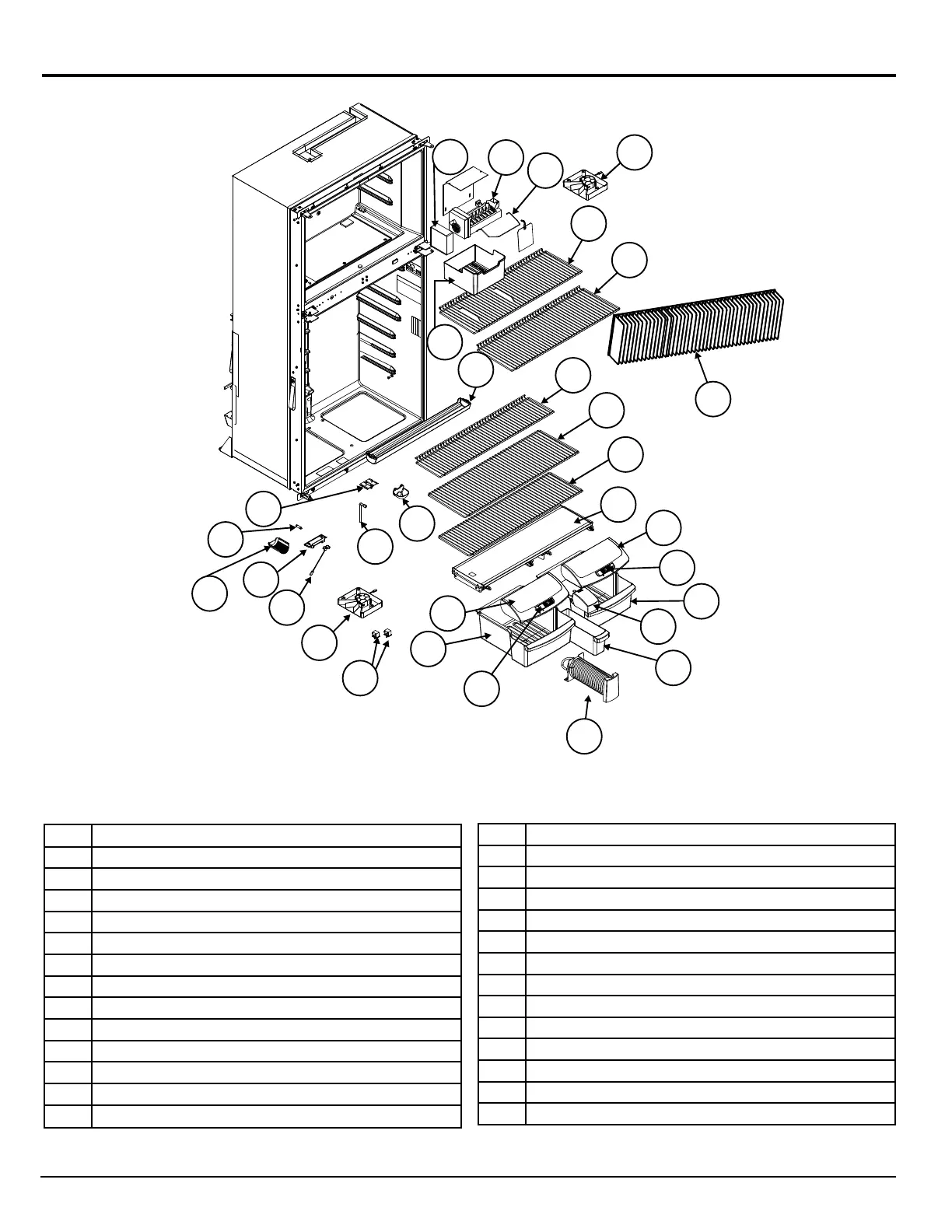

Fig. 4 - Vue avant éclatée
Vue éclatée
N°
Description
1 Bac à légumes
2 Couvercle du bac à légumes
3 Évent du couvercle du bac à légumes
4 Bac à boisson
5 Couvercle du bac à boisson
6 Ensemble de couvercle du bac à légumes
7 Étagère métallique du milieu
8 Étagère métallique du haut
9 Étagère métallique pleine largeur
10 Ensemble d’ailettes
11 Ensemble de ventilateur
12 Bloc de guide
13 Thermistance
NOR000450B
2
4
5
3
6
7
1
9
8
2
3
1
12
16
13
10
15
17
11
14
18
19
20
24
21
22
23
25
26
27
11
14 Étagère métallique en relief du congélateur
15 Étagère métallique du congélateur
16 Bras d’arrêt de l’appareil à glaçons
17 Appareil à glaçons
18 Couvercle de l’appareil à glaçons
19 Bacs à légumes
20 Interrupteur
21 Ensemble de support d’éclairage
22 Ampoule d’éclairage
23 Couvercle d’éclairage
24 Tube d’égouttage
25 Égouttoir
26 Ensemble de bobine du distributeur
27 Plateau de dégivrage

Norcold 2118 Specifications

General

Type	Absorption Refrigerator
AC Voltage	120 V
DC Voltage	12 V
Refrigerant	R134a
Power Source	AC
Door Type	4-Door
