Norcold 2118 - Diagramme de Câblage; Cloison Chauffante; Volet Chauffant; Unité Chauffante du Périmètre

64
www.norcold.com
Séries 2118, 2118IM, 2118IMD
Description
PB Circuit d’alimentation
DB Tableau d’affichage
A Élément chauffant c.a.
B Lumière
C Thermistance
D Soupape de gaz
E Cloison chauffante
F Unité chauffante du périmètre
G Ventilateur du
compartiment frigo
H Commande de température
I Ventilateurs externes
J * Unité chauffante de la conduite
d’eau de l’appareil à glaçons
K * Unité chauffante du
robinet d’eau
L * Unité chauffante de la conduite
d’eau du distributeur d’eau
M * Unité chauffante du robinet du
distributeur d’eau
N * Valve d'eau
O * Lumière du distributeur P.C.B.
P * Interrupteur du distributeur
Q Interrupteur de température
R * Interrupteur de température
S Boîtier de la cloison chauffante
T Contacts de porte
U Volet chauffant
V Boîtier du volet
W Interrupteur de porte
X Allumeur
Y Ventilateur du congélateur
Z Thermocouple
1 12 V c.c. continus sur fusible
2 12 V c.c. commutés
3 Communications
4 Masse de l’affichage
11 Unité chauffante de l’unité
de refroidissement
12 Interrupteur de température
F1 Fusible c.c. 5 A
F2 Fusible c.a. 8 A
F3 Fusible c.c. 3 A
* Facultatif

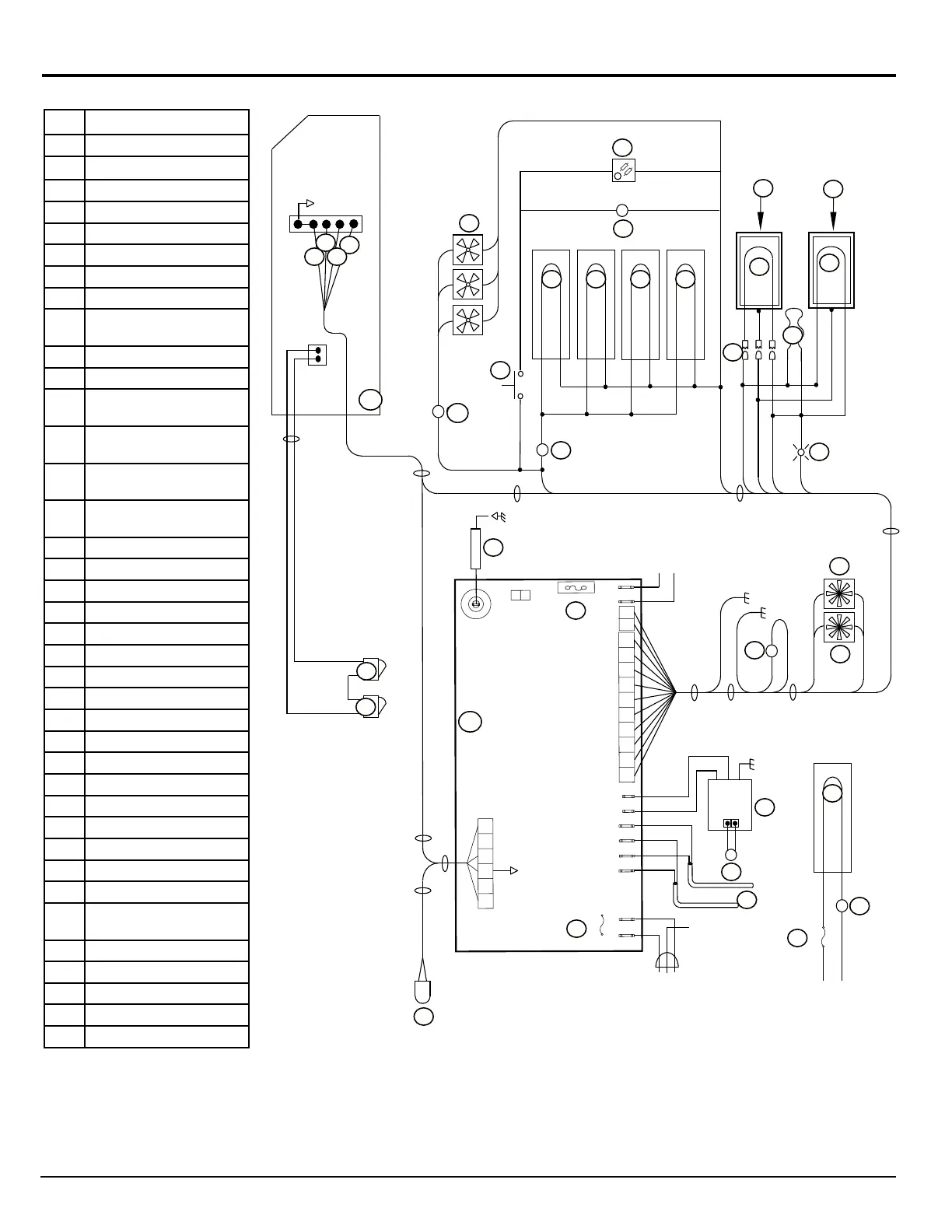

Diagramme de câblage
Fig. 18 - Illustration du câblage
