Norcold 2118 - Códigos de Falla; Pantalla en Blanco

83
MANUAL DE SERVICIO
www.norcold.com
Códigos de falla
Pantalla en blanco
Teoría de funcionamiento encendido-apagado:
12 voltios continuos (g.14)
Se suministra un voltaje de 12 V CC al refrigerador en los terminales
marcados como “12VDC” y “GND” del tablero eléctrico [A]. Este
voltaje de 12 V CC recorre el tablero eléctrico hasta el fusible F1 [B]
y luego sale al P1-6 [C]. A través del cable rojo-azul, los 12 V CC
salen del tablero eléctrico y entran al panel de visualización en
P1-1 [D]. Los 12 V CC se desplazan por el panel de visualización
hacia un lado del interruptor de encendido-apagado normalmente
abierto [E]. Estos 12 V CC se denominan 12 voltios continuos
porque están siempre presentes al lado del interruptor de
encendido-apagado cuando se aplica la alimentación de 12 V CC
al refrigerador.

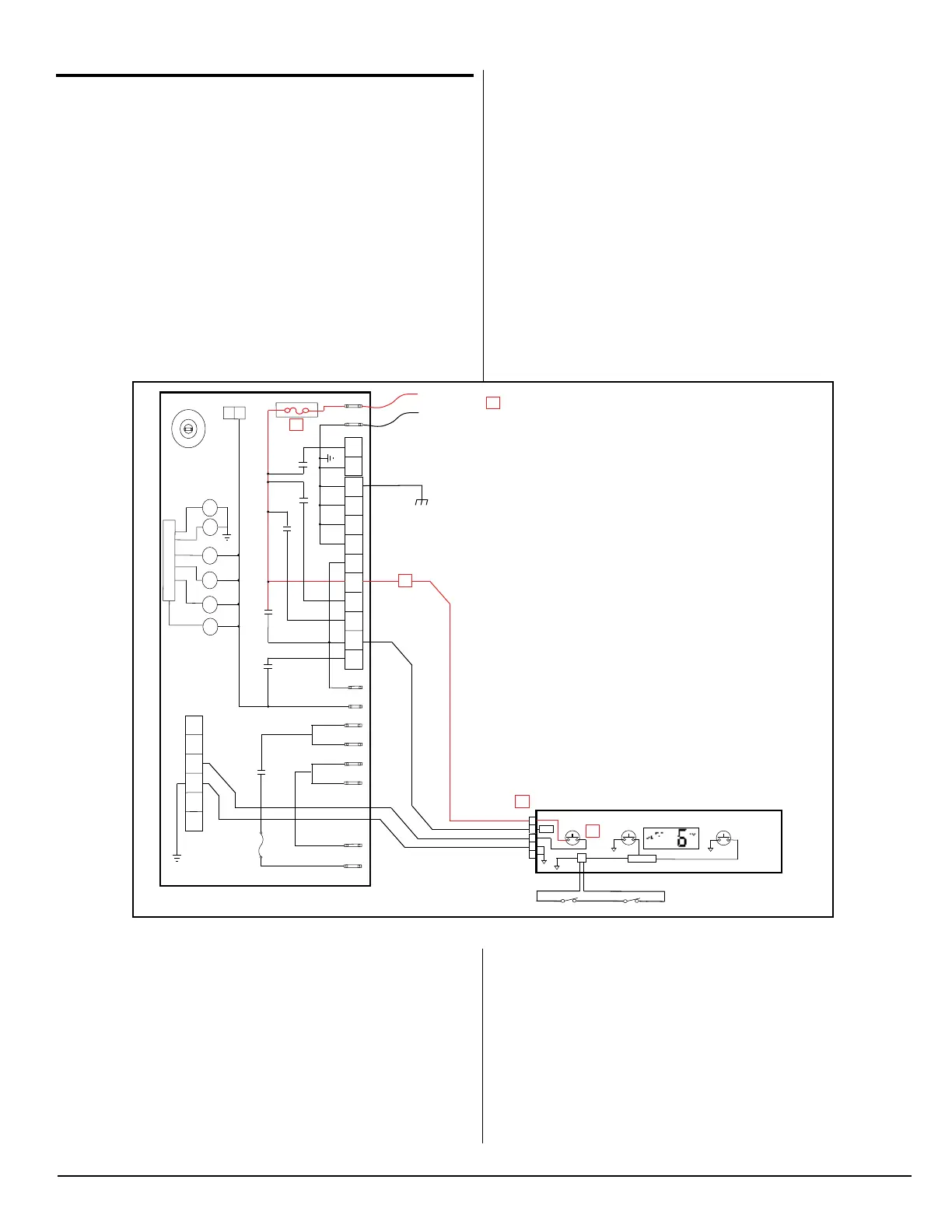

Fig. 14. 12 voltios continuos
NOR000240A
12VDC
GND
LIMIT_OUT
LIMIT_IN
AC_HT_HI_2
AC_HT_HI
AC_HT_LO
AC_HT_LO_2
L1
L2
4
1
2
35
6
125
3
4
67
8
9
10
1
2
K2
K5
K3
K1
K4
F2 8-Amp
F1 5-Amp
-
+
P3
-
-
-
+
+
+
+
+
P2
P1
+
U1
K2
K5
K4
K3
K1
AM-VE
RJ-AM
NG
RJ-AZ
TABLERO ELÉCTRICO
WH-BK/BC-NR
TEMP
ON-OFF
MODE
MICRO
Vreg
1
2
3
4
5
P1
P3
C
B
D
A
E
BK-NR
BU-BL
AZ
RJ-AM
12
P4
12VDC/VCD (BAT POS)
12VDC/VCD (BAT NEG)
K6
K6
PANEL DE VISUALIZACIÓN
12 voltios continuos (g. 15):
Al presionar el interruptor de encendido-apagado [E], el voltaje
de 12 V CC pasa por el interruptor de encendido-apagado y vuelve
al tablero eléctrico vía el cable azul [F] conectado entre el panel
de visualización en P1-3 [G] y el tablero eléctrico en P2-3 [H]. Una
vez que el voltaje de 12 V CC llega al tablero eléctrico, se envía
una señal a la bobina del relé K3 [J] vía el microprocesador U1.
Esta señal permite que el relé K3 active y cierre los contactos
normalmente abiertos [K].
