Norcold 2118 - Ilustración de Cableado

98
www.norcold.com
Serie 2118, 2118IM, 2118IMD
Descripción
PB Tablero eléctrico
DB Panel de visualización
A Calentadores de CA
B Iluminación
C Termistor
D Válvula de gas
E Calentador de división
F Calentador de perímetro
G Ventilador de alimentos frescos
H Control para monitorear
la temperatura
I Ventiladores externos
J * Calentador de la tubería
de agua de la máquina de hielo
K * Calentador de la válvula de agua
L * Calentador de la tubería
de agua del dispensador
M * Calentador de la válvula
de agua del dispensador
N * Válvula de agua
O * Tarjeta de circuitos de la luz
del dispensador
P * Interruptor del dispensador
Q Interruptor de temperatura
R * Interruptor de temperatura
S Carcasa del calentador
de división
T Contactos de puerta
U Calentador de charnela
V Carcasa de charnela
W Interruptor de puerta
X Encendedor
Y Ventilador del congelador
Z Termopar
1 12 V CC continuos con fusible
2 12 V CC conmutados
3 Comunicaciones
4 Conexión a tierra de la pantalla
11 Calentador de la unidad
refrigerante
12 Interruptor de temperatura
F1 Fusible de CC de 5 A
F2 Fusible de CC de 8 A
F3 Fusible de CC de 3 A
* Opcional
Ilustración de cableado

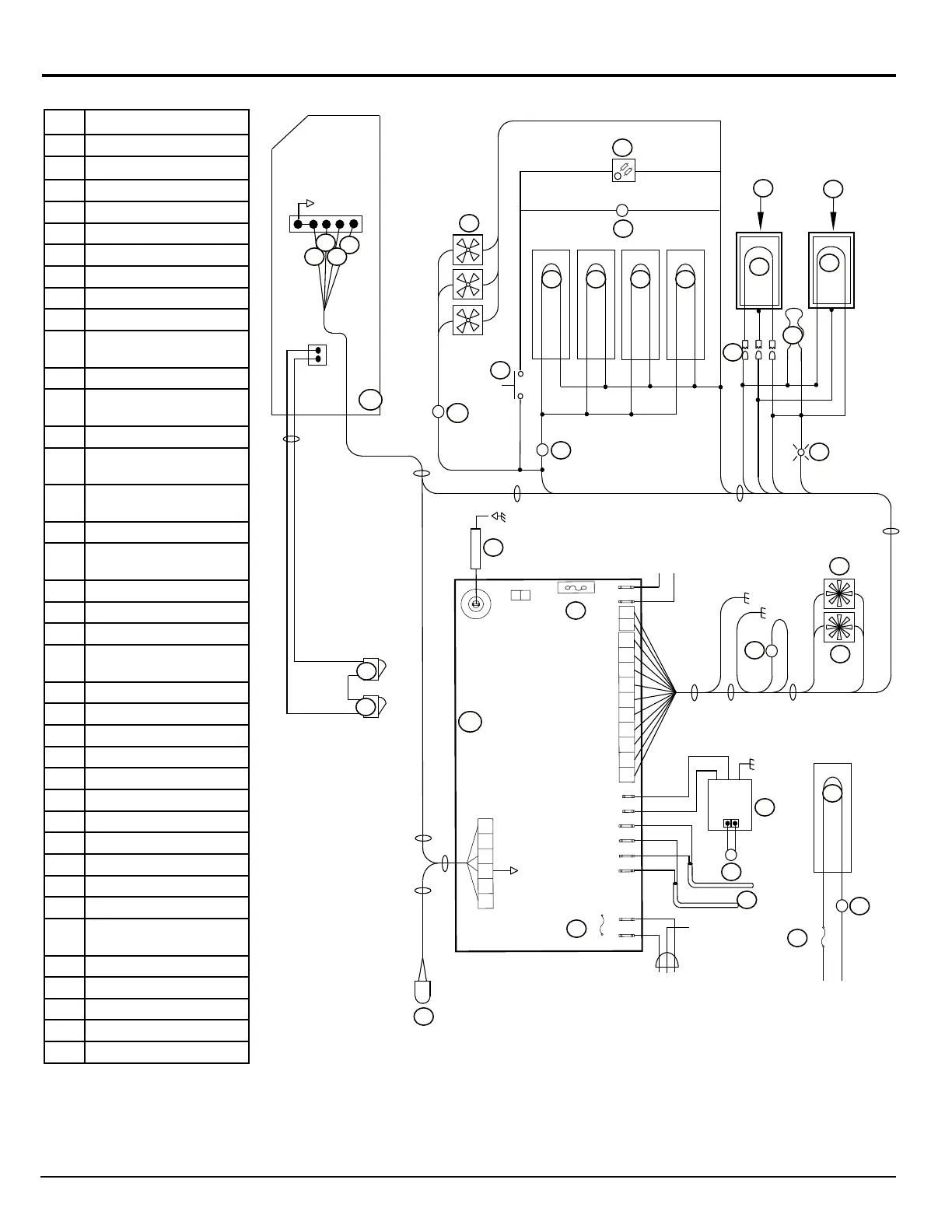

Fig. 18: Ilustración de cableado
