Serie 2118, 2118IM, 2118IMD
Ventilación
Resumen
La unidad instalada debe estar totalmente
aislada del sistema de combustión del
refrigerador y tener una ventilación completa
y sin restricciones del escape de humos
que, en el modo de gas, pueden producir
monóxido de carbono. La inhalación
de emanaciones de monóxido de carbono
puede causar mareos, náuseas o, en casos
extremos, la muerte.
Para poder certicarse la instalación, se requiere una toma
de ventilación inferior y otra toma de escape superior. Instale estas
tomas de ventilación en la pared lateral del vehículo, siguiendo
exactamente las instrucciones del manual de instalación. Cualquier
otro método de instalación anulará tanto la certicación como la
garantía de fábrica del refrigerador.
El fondo de la abertura de la toma de ventilación inferior
(que también es la puerta de acceso de servicio) debe estar al ras,
o inmediatamente por debajo, del nivel del piso. Esto permite que
cualquier fuga de gas propano escape al exterior y no se acumule
en el nivel del piso.
La certicación de las asociaciones American Gas Association/
Canadian Gas Association (AGA/CGA) permite que el refrigerador
tenga una separación mínima de cero (0) pulgadas a los lados y en
las partes trasera, posterior e inferior. Si bien no se especican
para nes de certicación, para lograr una correcta refrigeración se
requieren las siguientes separaciones máximas:
Parte inferior 0 cm mín. 0 cm máx.
Cada lado 0 cm mín. 0.6 cm máx.
Parte superior 0 cm mín. 0.6 cm máx.
Parte posterior 0 cm mín. 2.5 cm máx.
Estas separaciones, junto con las aberturas de ventilación superior
e inferior, facilitan la corriente de aire natural que es necesaria para
una buena refrigeración.
El aire más frío entra por la toma de ventilación inferior, pasa por las
bobinas del refrigerador (donde elimina el exceso de calor de los
componentes del refrigerador) y sale por la toma de escape superior.
Si este ujo de aire se bloquea o disminuye, es posible que el
refrigerador no pueda funcionar bien.
Cada modelo NORCOLD cuenta con la certicación de ventilación
correcta de la AGA y la CGA.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
ATTENTION
!
ADVERTENCIA
Información general
Para conrmar que la instalación esté bien, conrme lo siguiente:
■ La ventilación debe ser adecuada - consulte "Requisitos
de ventilación".
■ Los componentes de gas y eléctricos deben estar instalados
y funcionando en condiciones seguras.
■ Debe haber un sello adecuado entre la brida de montaje del
refrigerador y la abertura de recorte.
■ El equipo debe estar instalado sobre un piso sólido (no sobre
una alfombra) y bien rme y seguro.
Este refrigerador no está diseñado para
funcionar como un refrigerador autónomo
(es decir, donde los productos de combustión
no estén completamente aislados del área
habitable) ni debe instalarse de una forma
que pudiera contradecir estas instrucciones
de instalación. Las instalaciones no
aprobadas podrían causar riesgos para la
seguridad o problemas de rendimiento.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
ATTENTION
!
ADVERTENCIA
Gabinete
El fabricante del vehículo de recreación se encarga de fabricar
el gabinete donde se aloja el refrigerador. Según la profundidad,
altura y anchura del gabinete, es posible que haya ciertos
deectores en los casos en que las tolerancias del gabinete
superen las pautas y especicaciones de instalación.
Reflectores
Los deectores sirven para impedir que se formen “bolsas” de aire
caliente entre el gabinete del refrigerador y las paredes y/o
Bielorrusia del recinto. En un recinto pueden estar presentes:
■ un deector de absorbemos y uno de condensador
■ deectores laterales [320] (g. 6)
■ un deector superior vertical [13]
■ deectores inclinados verticales
■ una caja deectora
■ o una combinación de cualquiera de los anteriores.
En el Manual de instalación del refrigerador encontrará mayor
información sobre los deectores necesarios.
Toma de ventilación inferior
El aire de combustión y ventilación uye por la toma de ventilación
inferior [9] (g. 6), que también funciona como acceso o puerta
de servicio. La toma de ventilación inferior debe estar libre
de obstrucciones que puedan restringir el ujo de aire fresco hacia
el recinto.
9
319
13
12
NOR000201A
179
320

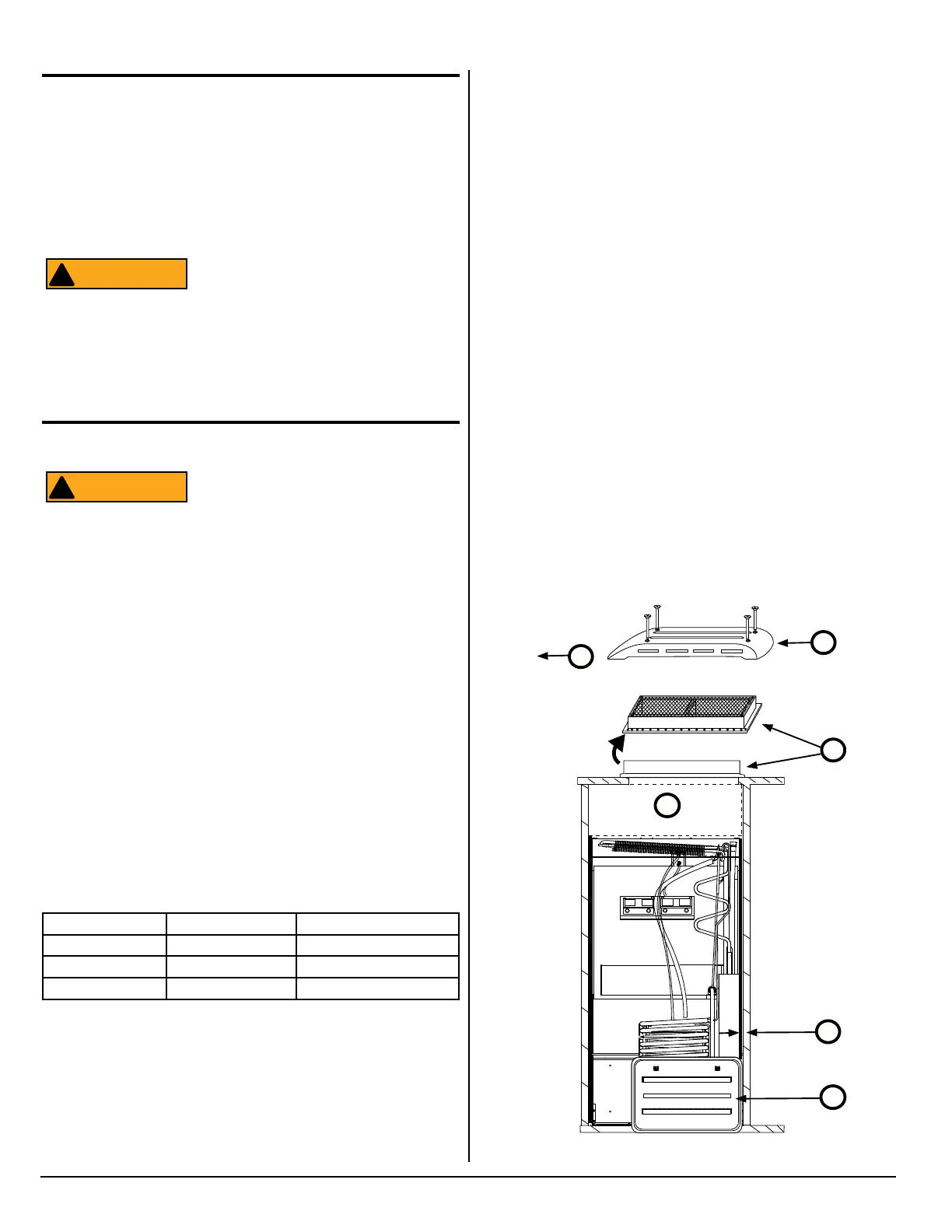

Fig. 6: Ventilación típica de escape del techo
Frente del
vehículo de
recreación
