74
www.norcold.com
Serie 2118, 2118IM, 2118IMD

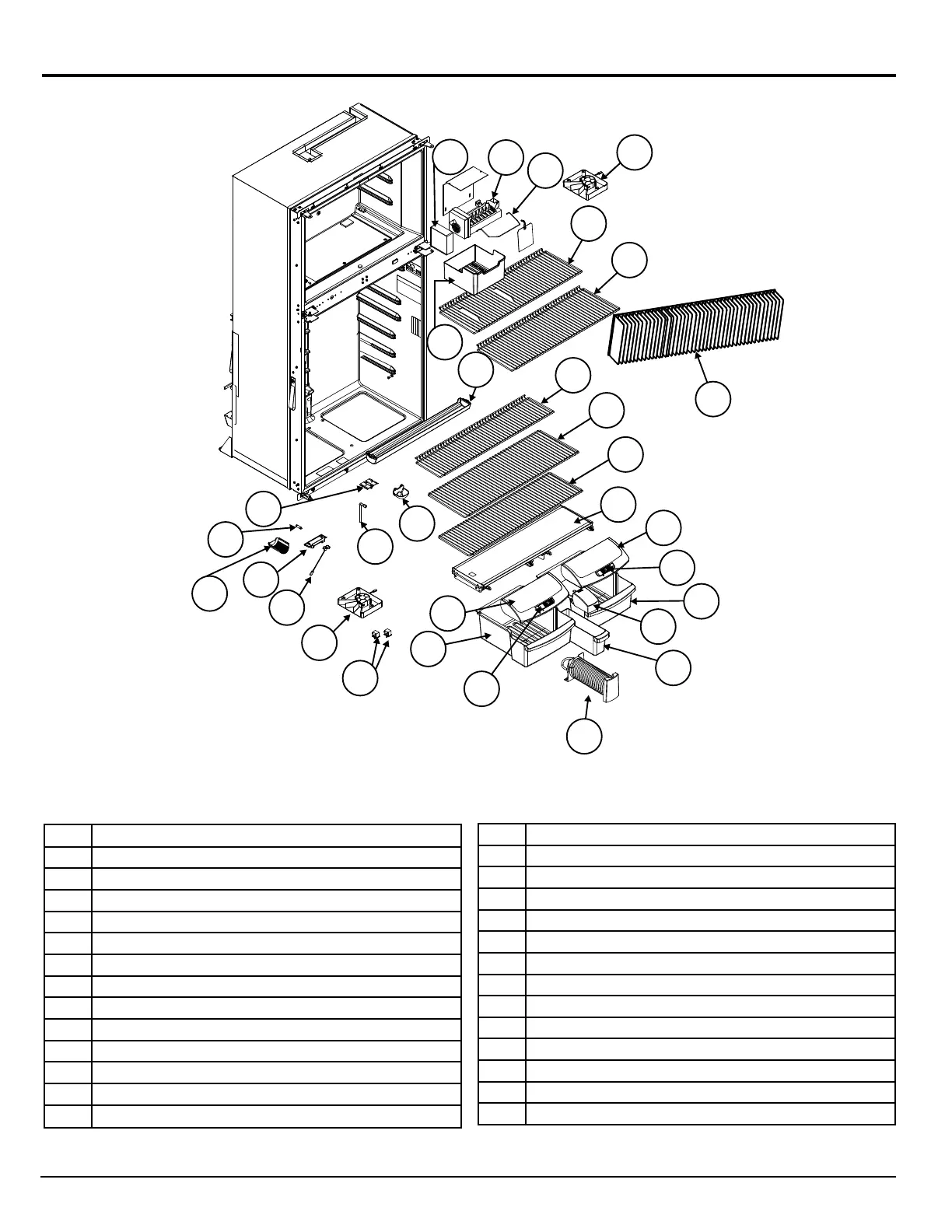

Fig. 4: Vista frontal detallada
Vista ampliada
N.°
Descripción
1 Cajón para frutas/verduras
2 Tapa del cajón para frutas/verduras
3 Ventilación del cajón para frutas/verduras
4 Cajón para bebida
5 Tapa del cajón para bebida
6 Conjunto de la cubierta del cajón para frutas/verduras
7 Estante metálico central
8 Estante metálico superior
9 Estante metálico completo
10 Conjunto de aletas
11 Conjunto de ventilador
12 Bloque guía
13 Termistor
NOR000450B
2
4
5
3
6
7
1
9
8
2
3
1
12
16
13
10
15
17
11
14
18
19
20
24
21
22
23
25
26
27
11
14 Estante metálico del congelador con saliente
15 Estante metálico del congelador
16 Brazo de cierre de la máquina de hielo
17 Máquina de hielo
18 Cubierta de la máquina de hielo
19 Cajón para frutas/verduras
20 Interruptor de luz
21 Conjunto de soporte de lámpara
22 Bombilla
23 Cubierta de la bombilla
24 Manguera de drenaje
25 Taza de goteo
26 Conjunto de carrete del dispensador
27 Bandeja de goteo
