Norcold 2118 - Aspecto de la Llama de Gas; Controles; Botón de Encendido;Apagado; Extracción y Limpieza del Orificio del Quemador

80
www.norcold.com
Serie 2118, 2118IM, 2118IMD
165
NOR000147A

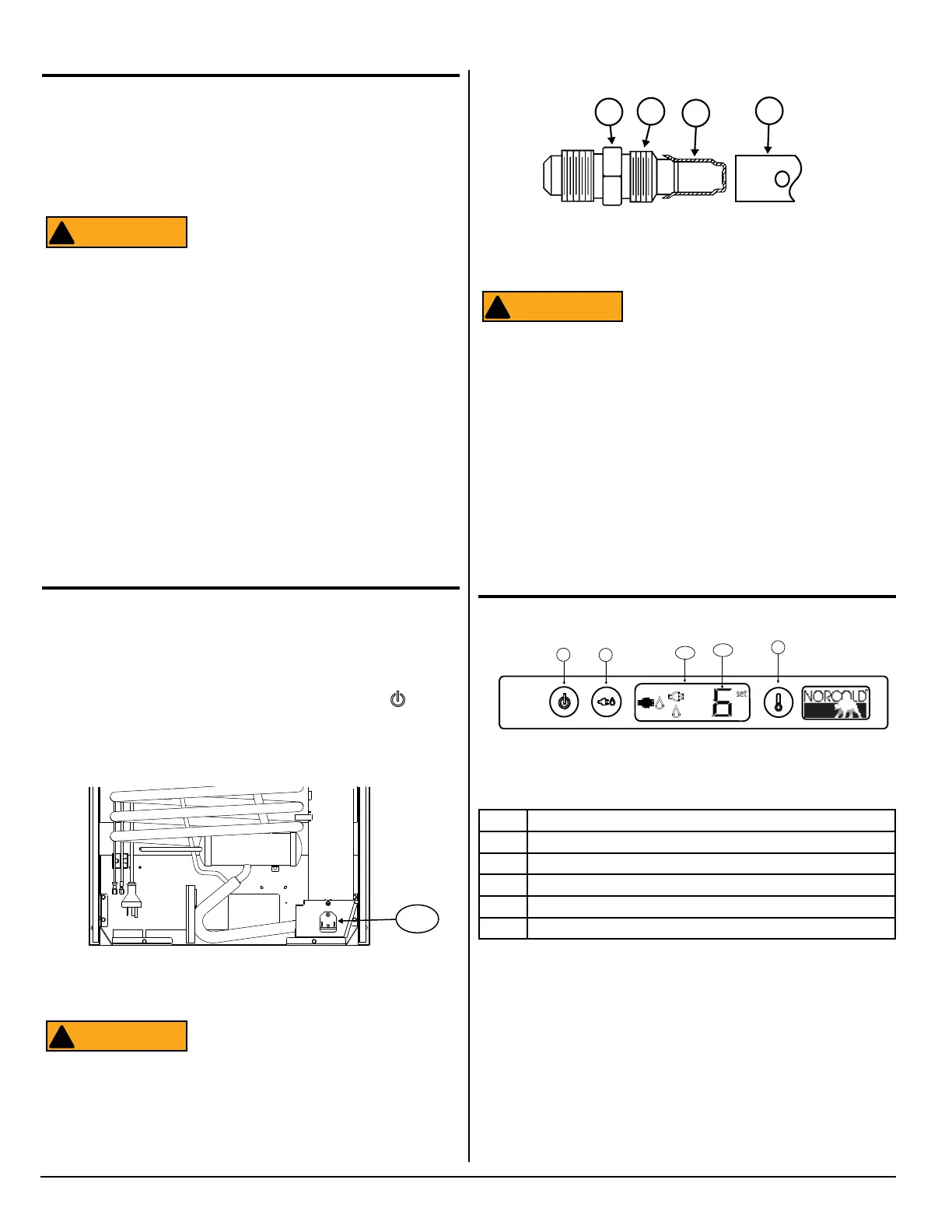

Fig. 10: Ubicación de la caja del quemador
Extracción y limpieza del oricio del quemador
Limpie anualmente el quemador y su oricio. Para limpiar el oricio
del quemador:
1. Cierre la válvula del tanque o tanques de gas propano
del vehículo.
2. Presione sin soltar el botón de encendido/apagado (
)
durante un (1) segundo para apagar el refrigerador.
3. Abra la toma de ventilación inferior.
4. Retire la cubierta de la caja del quemador [165] (g. 10)
sacándole un (1) tornillo.
Para evitar posibles fugas de gas
propano, utilice siempre dos (2) llaves
inglesas al aojar y apretar el conector
abocinado ("are") macho de 3/8 pulg. de
la tubería de suministro de gas.
5. Saque la tuerca abocinada del conjunto del oricio [77]
(g. 11).
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
ATTENTION
!
ADVERTENCIA
Fig. 11: Conjunto de quemador/oricio
Art 00956
77
78
79
80
Aspecto de la llama de gas
Durante el funcionamiento con gas propano, examine el aspecto
de la llama de gas:
■ Ponga el refrigerador en el ajuste de temperatura 9
(el ajuste más frío).
■ Abra la toma de ventilación inferior.
La cubierta de la caja del quemador
puede estar caliente. Póngase guantes
para evitar quemaduras.
■ Abra la cubierta de la caja del quemador y observe la llama
de gas:
■ La llama debe ser de color azul más oscuro en su interior
y azul más claro en su exterior, y debe tener una forma
constante y uniforme.
■ La llama no debe ser amarilla ni tener una forma irregular e
inestable.
■ Compruebe que la llama no haga contacto con el interior del
conducto de humos.
■ Cierre la cubierta de la caja del quemador.
■ Se debe limpiar el orificio del quemador como parte del
mantenimiento regular. Siga las instrucciones de la sección
Extracción y limpieza del orificio del quemador. Si el rendimiento
de la llama no es óptimo, comuníquese con el depto. de Servicio
al Cliente.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
ATTENTION
!
ADVERTENCIA
6. Extraiga el conjunto del oricio del quemador [78].
Al limpiar, no intente sacar el oricio [79]
de su adaptador [80]; si lo hace se dañará
el oricio, lo que puede ocasionar una
fuga de gas propano. Los escapes de gas
propano pueden inamarse o explotar,
lo que puede causar lesiones o incluso
la muerte. No limpie el oricio con una
clavija u otros objetos.
7. Limpie el conjunto del oricio únicamente con alcohol. Con una
llave inglesa, instale el conjunto del oricio en el quemador.
Instale la tuerca abocinada en el conjunto del oricio. Examine
todas las conexiones de gas para descartar la presencia de fugas.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
ATTENTION
!
ADVERTENCIA
Controles
N.° Descripción
30 Botón de encendido/apagado
31 Botón de modo
32 Botón de ajuste de temperatura
280 LCD (pantalla de cristal líquido)
278 Ajuste de temperatura
Botón de encendido/apagado
Presione y suelte el botón de encendido/apagado [30] (g. 12)
para encender el refrigerador.
Presione el botón de encendido/apagado sin soltarlo durante un
(1) segundo para apagar el refrigerador.
Fig. 12: Ubicaciones de los controles
set
ART 02492
30 31
32
280
278
Art02493
