Séries 2118, 2118IM, 2118IMD
Ventilation
Aperçu
L’appareil installé doit être complètement
isolé du système de combustion du
réfrigérateur et doit disposer d’un conduit
d’évacuation parfaitement libre qui, en
mode gaz, peut émettre du monoxyde
de carbone. L’inhalation de monoxyde
de carbone peut provoquer des
étourdissements, des nausées ou, dans
des cas extrêmes, la mort.
L’installation homologuée doit comporter un évent d’admission
en bas et un évent d’évacuation en haut. Installez ces évents au
travers de la paroi du véhicule exactement tel qu’indiqué dans le
manuel d'installation. Toute autre méthode d’installation annule
l’homologation et la garantie du réfrigérateur.
Le bas de l’ouverture pour l’évent d’admission, qui sert également
de panneau d’accès pour l’entretien, doit être au ras du plancher
ou juste en dessous. Une fuite de gaz propane pourra ainsi
s’échapper à l’extérieur au lieu de s’accumuler sur le plancher.
L’homologation de l’Association américaine du gaz / l’Association
canadienne du gaz (AGA/ACG) permet que le réfrigérateur n’ait
aucun jeu minimal sur les côtés, à l’arrière, sur le dessus et en bas.
Bien que l’homologation ne précise aucun jeu maximal, les écarts
maximums suivants sont nécessaires à une réfrigération:
En bas Min. 0 cm Max. 0 cm
De chaque côté Min. 0 cm Max. 0,6 cm
Au-dessus Min. 0 cm Max. 0,6 cm
À l’arrière Min. 0 cm Max. 2,5 cm
Ces écarts, plus les évents supérieurs et inférieurs, permettent la
circulation d’air nécessaire à une bonne réfrigération.
L’air froid arrive par l’évent d’admission du bas, passe autour
des serpentins du réfrigérateur pour extraire l’excès de chaleur
des composantes du réfrigérateur et ressort par l’évent supérieur
d’évacuation. Si cette circulation d’air est bloquée ou réduite, le
réfrigérateur risque de ne pas refroidir correctement.
Chaque modèle NORCOLD® est homologué par l’AGA et l’ACG
pour une ventilation adéquate.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
Généralités
Pour conrmer que l’installation est adéquate, vériez :
■ Que la ventilation est sufsante - consultez la section
« Exigences de ventilation ».
■ Que les composantes pour le gaz et l’électricité sont correctement
installées et fonctionnent de façon sécuritaire.
■ Qu’un joint d’étanchéité adéquat se trouve entre la lèvre
de montage du réfrigérateur et l’ouverture.
■ Que l’appareil est installé sur un plancher lisse (et non un tapis)
et bien xé.
Ce réfrigérateur n’est pas conçu pour
fonctionner comme un réfrigérateur
autonome (c’est-à-dire que le produit de
la combustion n’est pas complètement
isolé de l’habitacle) ni pour être installé
d’une manière contraire aux présentes
directives d’installation. Une installation non
approuvée peut présenter des risques pour
la sécurité ou des problèmes de rendement.
ATTENTION
!
WARNING
ATTENTION
!
AVERTISSEMENT
Boîtier
L’armoire qui enferme le réfrigérateur est conçue par le fabricant du
VR. Selon la hauteur, la largeur et la profondeur de cette armoire,
certains déecteurs peuvent être présents si les dimensions
libres de l’armoire dépassent les directives et spécications
de l’installation.
Déflecteurs
Les déecteurs empêchent que l’accumulation d’air chaud forme
des « poches » entre l’armoire du réfrigérateur et les parois des
côtés et du dessus du boîtier de l’appareil. Le boîtier de l’appareil
peut comporter :
■ Un déecteur d’absorbeur et un déecteur de condenseur
■ Des déecteurs latéraux [320] (voir g. 6)
■ Un déecteur vertical supérieur [13]
■ Des déecteurs angulaires verticaux
■ Un déecteur de boîtier
■ Ou une combinaison des déecteurs ci-dessus.
Pour obtenir tous les détails sur le ou les déecteurs nécessaires,
consultez le manuel d’installation du réfrigérateur.
Évent de prise d’air inférieur
L’air de ventilation et de combustion circule au travers de l’évent
de prise d’air inférieur [9] (voir g. 6), qui sert également d’accès
ou de porte de service. L’évent de prise d’air inférieur doit être libre
de toute obstruction pouvant restreindre la circulation de l’air frais
dans le boîtier de l’appareil.
9
319
13
12
NOR000201A
179
320

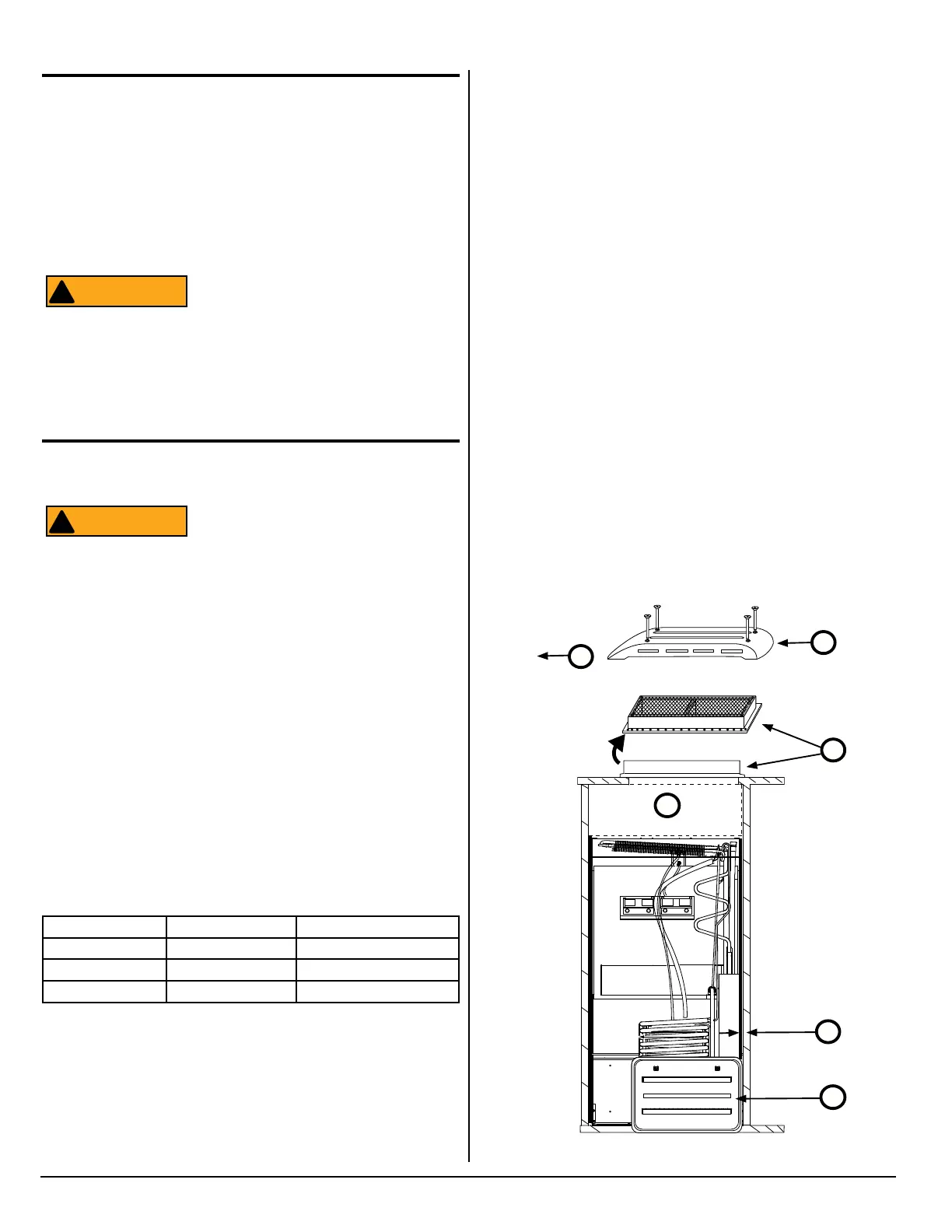

Fig. 6 - Évent d’évacuation type sur le toit
Avant du VR
