MANUEL D’ENTRETIEN
www.norcold.com
Codes d’erreur
Affichage vide
Principe de fonctionnement Marche-Arrêt :
Source continue de 12 volts (voir g.14)
Une tension de 12 V c.c. est fournie aux bornes du circuit
d’alimentation 12 VDC et GND [A] du réfrigérateur. Le courant
traverse le circuit et le fusible F1 [B] et ressort à la borne
P1-6 [C]. Par le l rouge, le courant de 12 V c.c. sort du circuit
d’alimentation pour entrer dans le tableau d’afchage à la borne
P1-1 [D]. La tension de 12 V c.c. travers le tableau d’afchage
jusqu’à l’un des côtés de l’interrupteur Marche-Arrêt normalement
ouvert [E]. Cette tension de 12 V c.c. est considérée comme
continue parce qu’elle est toujours présente sur l’un des côtés
de l’interrupteur Marche-Arrêt lorsqu’une tension de 12 V c.c
alimente le réfrigérateur.

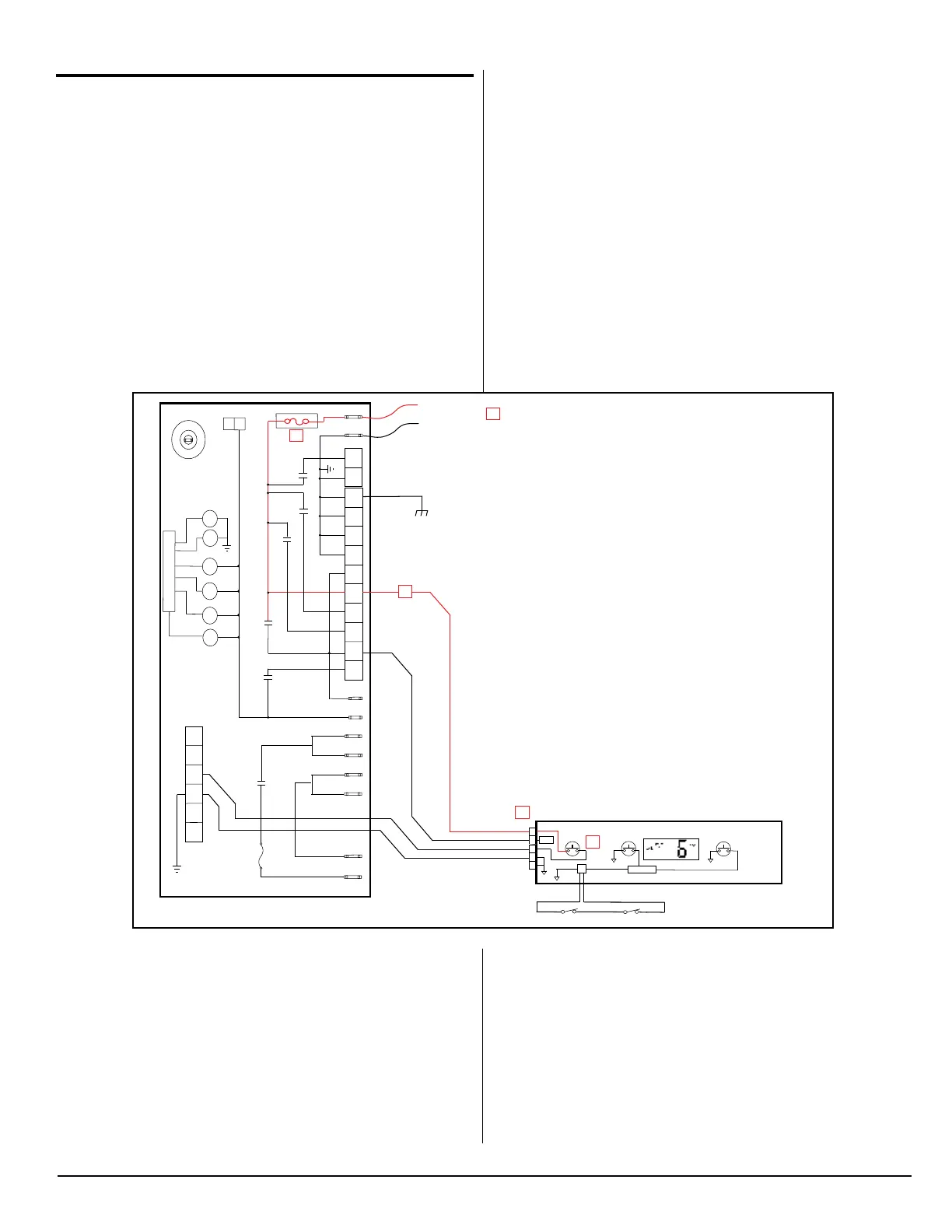

Fig. 14 - 12 Volts continus
NOR000240A
12VDC
GND
LIMIT_OUT
LIMIT_IN
AC_HT_HI_2
AC_HT_HI
AC_HT_LO
AC_HT_LO_2
L1
L2
4
1
2
35
6
125
3
4
67
8
9
10
1
2
K2
K5
K3
K1
K4
F2 8-Amp
F1 5-Amp
-
+
P3
-
-
-
+
+
+
+
+
P2
P1
+
U1
K2
K5
K4
K3
K1
YL-GN/JN-VE
RD-YL/RG-JN
BK-NR
RD-BU/RG-BL
PANNEAUD’ALMENTATION
WH-BK/BC-NR
TEMP
ON-OFF
MODE
MICRO
Vreg
1
2
3
4
5
P1
P3
TABLEAU D'AFFICHAGE
C
B
D
A
E
BK-NR
BU-BL
BU-BL
RD-YL/RG-JN
12
P4
12VDC/VCD (BAT POS)
12VDC/VCD (BAT NEG)
K6
K6
12 volts commutés (voir g. 15):
Appuyer sur l’interrupteur Marche-Arrêt [E] permet au courant
de 12 V c.c. de traverser l’interrupteur et de revenir au circuit
d’alimentation par le l bleu [F] branché entre le tableau d’afchage
à la borne P1-3 [G] et le circuit d’alimentation à la borne P2-3 [H].
Dès que la tension de 12 V c.c. atteint le circuit d’alimentation,
un signal est envoyé au relais K3 [J] par le microprocesseur U1.
Ce signal permet au relais K3 d’établir le courant en fermant les
contacts normalement ouverts [K].
