Séries 2118, 2118IM, 2118IMD

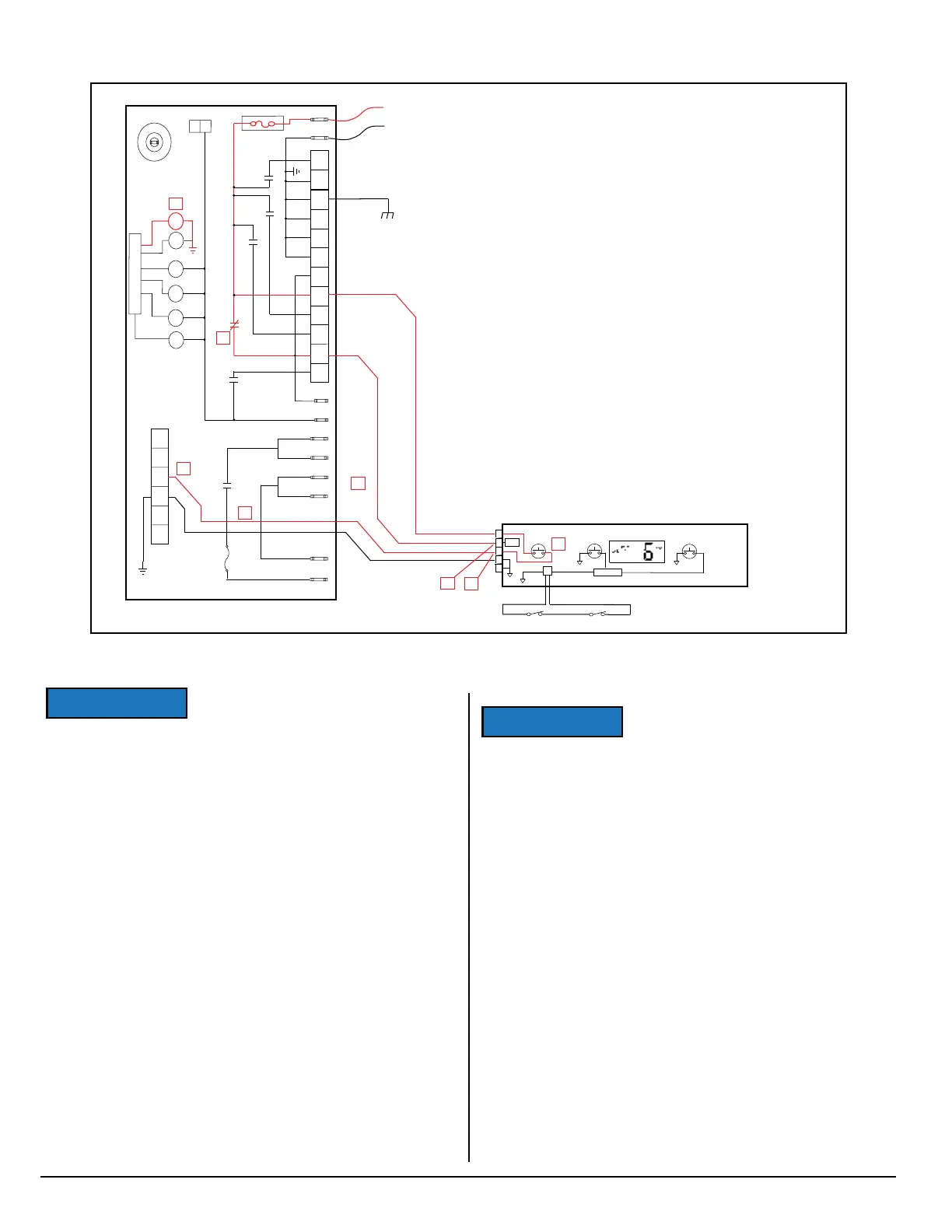

Fig. 15 - 12 Volts commutés
NOR000241A
12VDC
GND
LIMIT_OUT
LIMIT_IN
AC_HT_HI_2
AC_HT_HI
AC_HT_LO
AC_HT_LO_2
L1
L2
4
1
2
35
6
125
3
4
67
8
9
10
1
2
K2
K5
K3
K1
K4
F2 8-Amp
F1 5-Amp
-
+
P3
-
-
-
+
+
+
+
+
P2
P1
+
U1
K2
K5
K4
K3
K1
YL-GN/JN-VE
RD-YL/RG-JN
BK-NR
RD-BU/RG-BL
PANNEAUD’ALMENTATION
WH-BK/BC-NR
TEMP
ON-OFF
MODE
MICRO
Vreg
1
2
3
4
5
P1
P3
TABLEAU D'AFFICHAGE
K
L
E
BK-NR
BU-BL
BU-BL
RD-YL/RG-JN
12
P4
12VDC/VCD (BAT POS)
12VDC/VCD (BAT NEG)
K6
K6
G
M
F
H
J
Codes d’erreur, suite
K3 est un relais à enclenchement. Dès
que le relais est mis sous tension, les
contacts se ferment et restent fermés
jusqu’à ce que l’alimentation de 12 V c.c.
soit coupée, d’où le nom de « relais
à enclenchement ». Les contacts K3
étant maintenant fermés, la tension de
12 V c.c. revient au tableau d’afchage
par le l rouge et jaune [L] entre P1-9
du circuit d’alimentation et P1-2 [M]
du tableau d’afchage. Cette tension
de 12 V c.c. demeurera sur P1-2 [M]
jusqu’à ce que le relais à enclenchement
soit « déclenché », ce qui adviendra
uniquement lorsque l’on appuiera de
nouveau sur l’interrupteur Marche-Arrêt.
Cette tension de 12 V c.c. est appelée
« tension commutée » de 12 volts et sert
à allumer l’afchage.
NOTICE AVIS
L’interrupteur Marche-Arrêt [E] est
un interrupteur à bouton-poussoir
momentané. L’opération décrite
ci-dessus n’a lieu que durant la
« fraction de seconde » durant laquelle
on appuie sur le bouton pour mettre en
marche le réfrigérateur. Si pour une raison
donnée, l’afchage ne s’allume pas, on
peut appuyer de nouveau sur l’interrupteur
Marche-Arrêt et le maintenir pour obtenir
un diagnostic. EXEMPLE : Vériez qu’il
y a bien une tension de 12 V c.c. entre
P1-1 (GND) et P1-6 (12 volts continus) sur
le circuit d’alimentation. Laissez le l noir
de masse du voltmètre connecté à P1-1 et
faites passer le l rouge positif de la borne
P1-6 à P2-3 du circuit d’alimentation.
Demandez à quelqu’un de maintenir
appuyé l’interrupteur Marche-Arrêt. Une
lecture de 12 V c.c. devrait apparaître tant
que le bouton est enfoncé. Dès que le
bouton est relâché, la tension de 12 V c.c.
devrait disparaître.
