32-bit ARM Cortex-M4/M0+ microcontroller

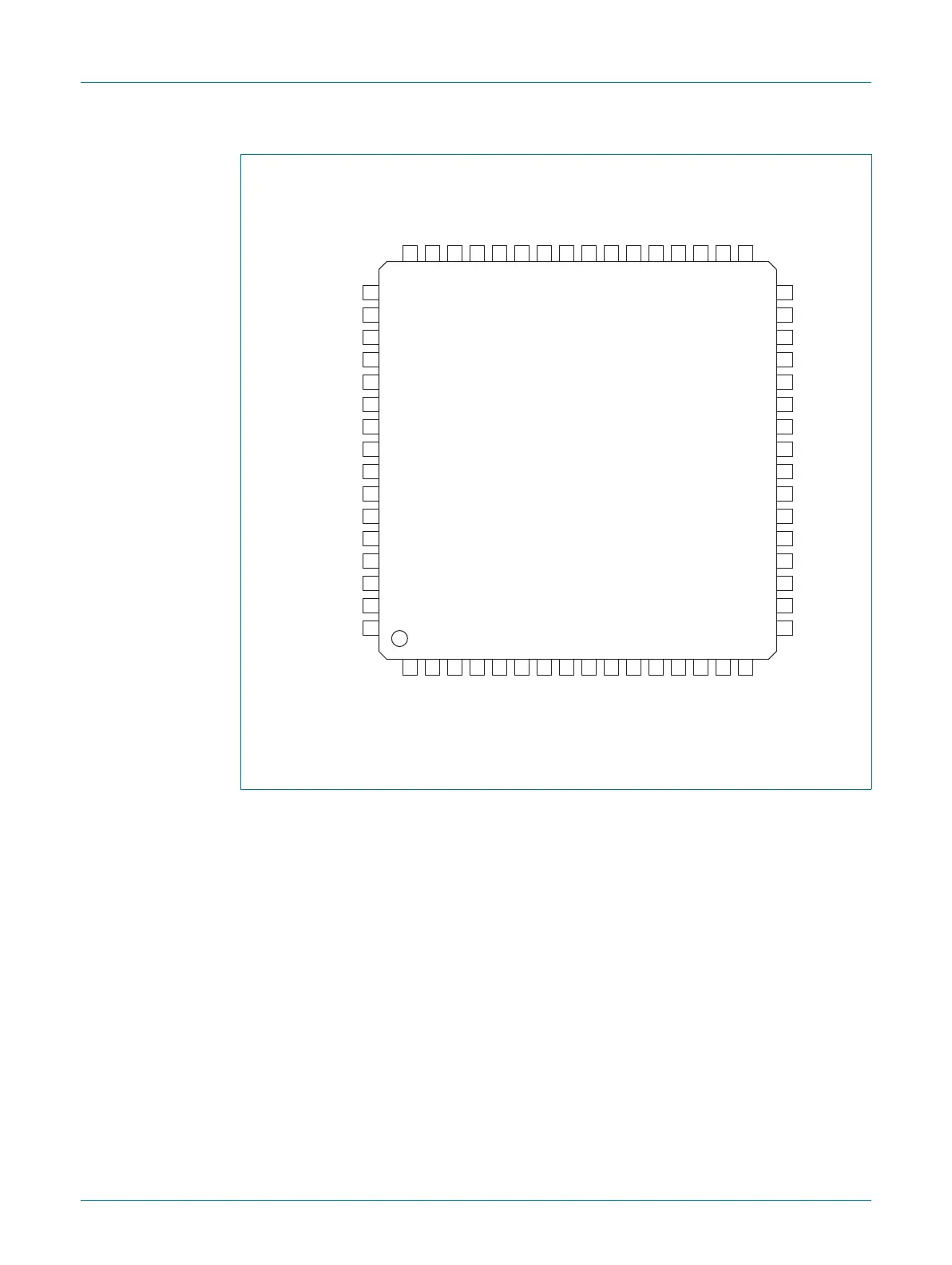

Fig 5. LQFP64 Pin configuration
LPC5411x
49PIO0_14 32 PIO0_1
50PIO0_15 31 PIO0_0
51PIO1_12 30 PIO1_10
52SWCLK/ PIO0_16 29 PIO1_9
53SWDIO/ PIO0_17 28 PIO1_8
54PIO1_13 27 PIO1_7
55VSS 26 PIO1_6
56VDD 25 VSS
57PIO1_14 24 VDD
58PIO0_18 23 VDDA
59PIO0_19 22 VREFP
60PIO0_20 21 VREFN
61PIO0_21 20 VSSA
62PIO1_15 19 PIO1_5
63PIO0_22 18 PIO1_4
64RESET 17 PIO1_3
1PIO0_23 48 PIO0_13
2PIO0_24 47 PIO0_12
3PIO0_25 46 PIO0_11
4PIO0_26 45 PIO0_10
5USB_DP 44 PIO0_9
6USB_DM 43 PIO0_8
7PIO1_16 42 PIO1_11
8VDD 41 PIO0_7
9VSS 40 PIO0_6
10PIO1_17 39 PIO0_5
11PIO0_29 38 PIO0_4
12PIO0_30 37 PIO0_3
13PIO0_31 36 PIO0_2
14PIO1_0 35 RTCXOUT
15PIO1_1 34 VDD
16PIO1_2 33 RTCXIN
aaa-019386
