Olimpia splendid ARYAL S2 E - Anschluss der Kühlleitungen; Hinweis zur Bohrung in der Wand; Phase 1: Zuschnitt der Rohre

Misure di
sicurezza
(unità: mm/inch)
Dimensioni dell’unità esterna
W × H × D
Dimensioni di montaggio
Distanza A Distanza B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12.2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35,0"x26,5"x13,5") 663 (26,1) 354 (13,9)
Righe di installazione della serie
Le relazioni tra H, A e L sono le seguenti.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o più
1/2H < L ≤ H 30 cm / 11,8” o più
L > H Non può essere installato
L
H
A
300 cm / 118” o più
60 cm / 23,6”
o più
150 cm / 59”
o più
25 cm / 9,8”
o più
25 cm / 9,8”
o più
Indicazione sulla perforazione nella parete
È necessario praticare un foro nella parete per le
tubazioni del refrigerante e il cavo di segnale, che
collegheranno le unità interne ed esterne.
1. Determinare la posizione del foro del muro in
base alla posizione dell'unità esterna.
2. Usare un trappano da 65 mm (2,5") per
praticare un foro nella parete.
NOTA: Quando fora la parete, assicurarsi di
evitare li, impianti idraulici e altri componenti
sensibili.
3. Posizionare il paramano nel foro. Questo
protegge i bordi del foro e aiuterà a sigillare
quando si nisce il processo di installazione.
Quando si seleziona un'unità interna 24K
L'unità interna 24K può essere collegata solo con
un sistema A. Se ci sono due unità interne 24K,
possono essere collegate con sistemi A e B.
Dimensione del tubo connettivo di un sistema
A e B
(unità di misura: pollici)
Capacità dell’unità interna (Btu/
h)
Liquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Pagina 23
Installazione unità
esterna
TOGLIERE
togliere 7k
b
a
DEUTSCH
DE - 18
7.5 - HINWEIS ZUR BOHRUNG IN DER WAND
Für den Durchgang der Kühlleitungen und des Signalkabels zwischen den Innen-
geräten und den Außengeräten muss ein Loch in die Wand gebohrt werden.
1. Aufgrund der Lage des Außengeräts, die Bohrstelle in der Wand bestimmen.
2. Eine Bohrung von mindestens 65 mm vornehmen.
Wird die Wand durchbohrt, sich vergewissern, Leitungen, Hydraulikrohre
undandereempndlicheBauteilezuvermeiden.
3. Den Rand der Bohrung schützen, um Leitungen und Kabel zu schützen.
Leistung des Innengeräts
(Btu/h)
Flüssigkeit (Zoll) Gas (Zoll)
9K-12K 1/4 3/8
12K 1/4 1/2

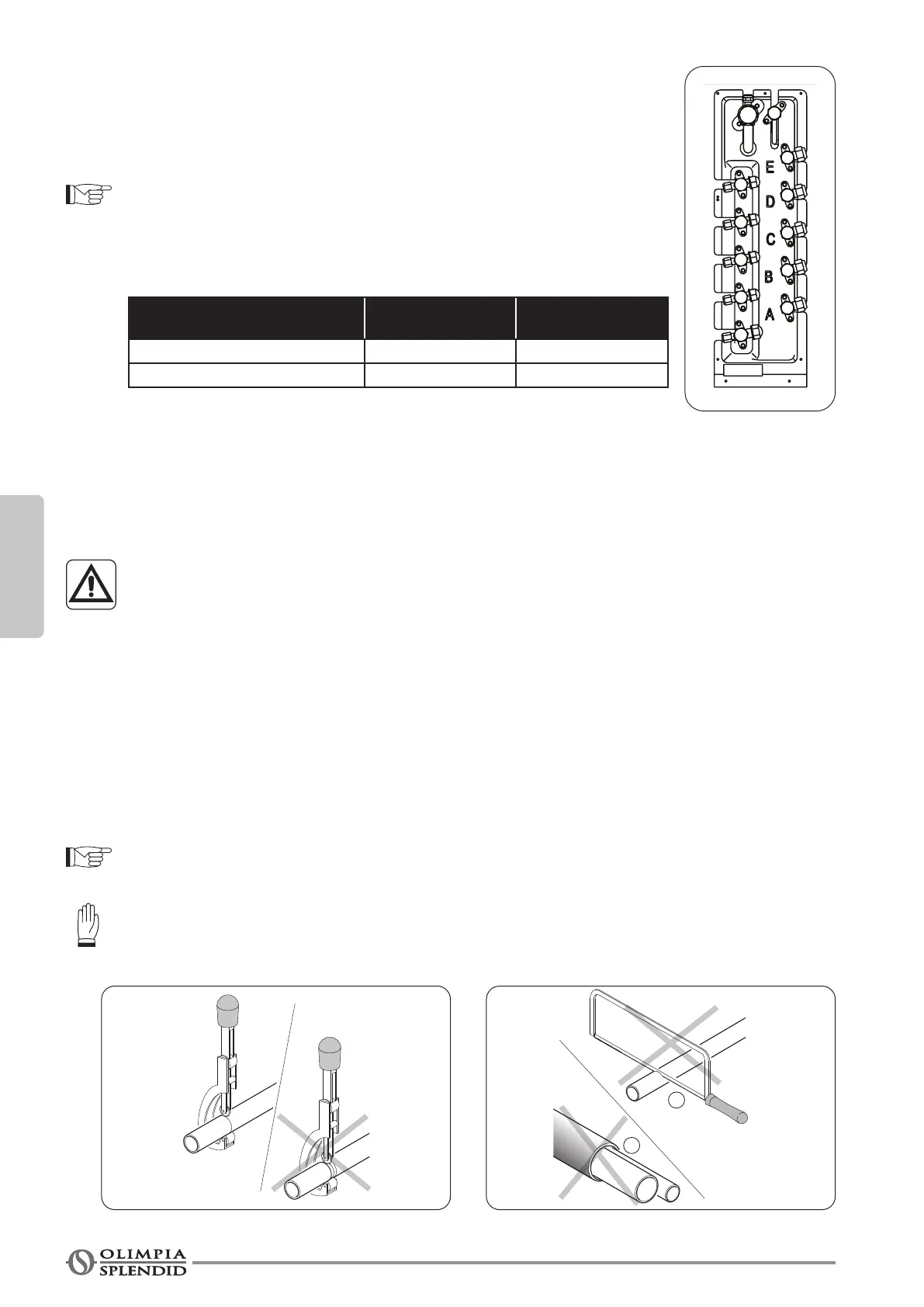

7.6 - ANSCHLUSS DER KÜHLLEITUNGEN
Werden die Kühlleitungen angeschlossen, nicht gestatten, dass Stoffe oder andere Gase als das angegebene
Kühlmittel in das Gerät dringen.
Das Vorliegen von anderen Gasen und Stoffen verringert die Leistung des Geräts und kann einen unge-
wöhnlich hohen Druck im Kühlzyklus verursachen.
Dies kann zu Explosionen und Verletzungen führen.
• Die Leitung am Außengerät muss waagerecht eingebaut werden. Ein Winkel von mehr als
10° kann Störungen verursachen.
• Die Verbindungsleitung nicht installieren, solange nicht sowohl die Innengeräte als die
Außengeräte installiert sind.
• Sowohl das Gas als die Flüssigkeitsleitungen isolieren, um Wasserverluste zu vermeiden.
7.6.1 - Phase 1: Zuschnitt der Rohre
Bei der Vorbereitung der Kühlleitungen darauf achten, dass diese ordnungsgemäß geschnitten und gebördelt
werden. Dies gewährleistet einen wirkungsvollen Betrieb und verringert die Notwendigkeit einer zukünftigen
Wartung auf ein Minimum.
1. Den Abstand zwischen den Innen- und Außengeräten messen.
2. Leitungsabschnitte zuschneiden, dabei auf etwa 3÷ 4 cm zusätzliche Länge
achten.
Den Schnitt ausschließlich mit einem Rollen-Rohrschneider in kleinen Abschnitten ausfüh-
ren, um das Rohr nicht zu quetschen.
NIEMALS EINE GEWÖHNLICHE SÄGE VERWENDEN, die Späne könnten in das Rohr gelan-
gen und anschließend in den Kreislauf und so die Bestandteile ernsthaft beschädigen.
