ARYAL S2 E DUAL / TRIAL
L N
MC MC
(L1) (L2)
FRANÇAIS
FR - 13

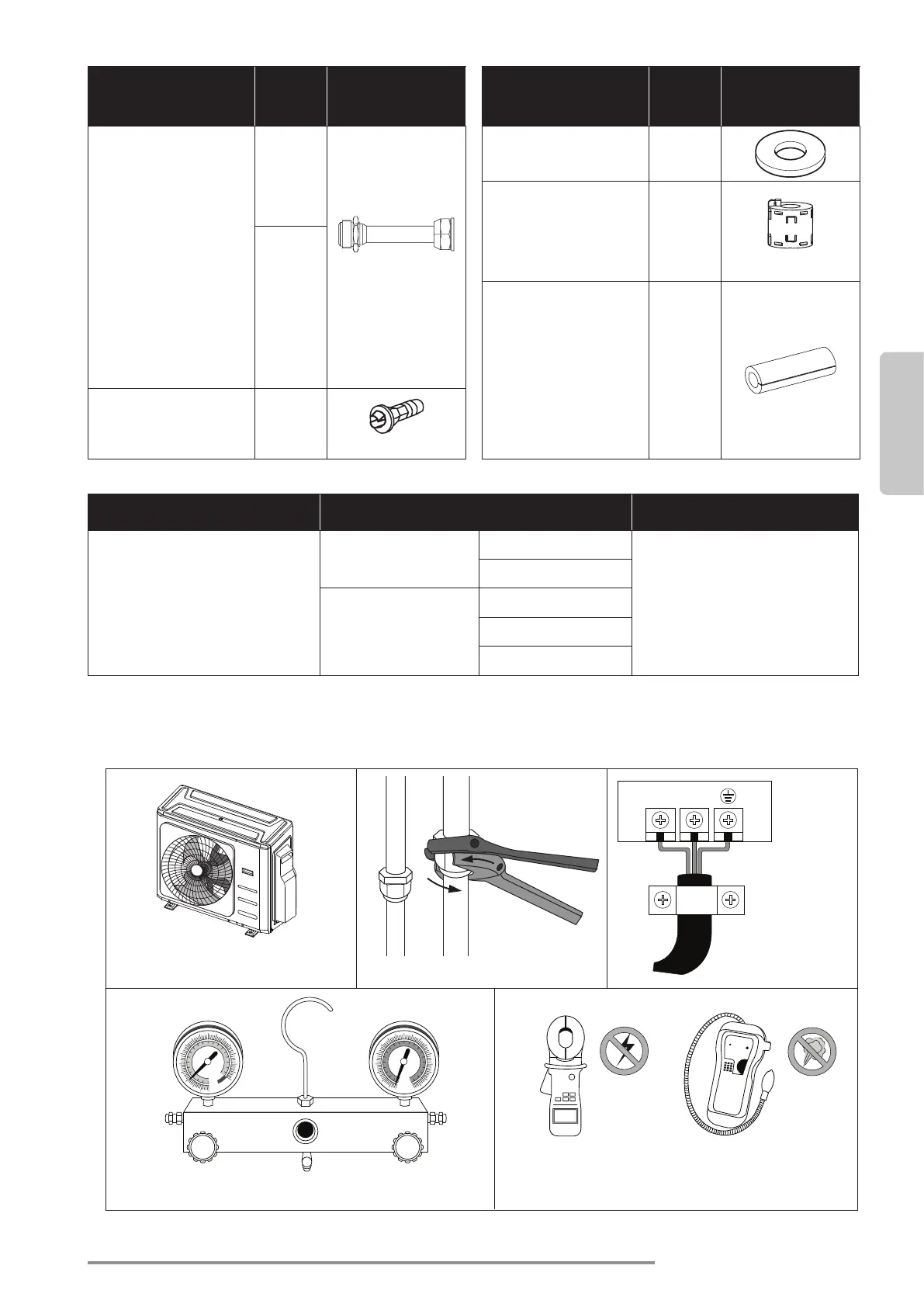

Désignation des
accessoires
Qté (U) Forme
Connecteur de transfert
(emballé avec l’unité inté-
rieure ou extérieure, selon
les modèles)
NOTE : La taille des tuyaux
peut varier d’un unité à
l’autre. Pour répondre aux
différentes exigences de
taille des tuyaux, il est par-
fois nécessaire d’installer
un raccord de transfert sur
l’unité extérieure.
Pièces op-
tionnelles
(une
pièce/ une
unité inté-
rieure)
Pièces
option-
nelles
(1-5
pièces
pour
l’unité ex-
térieure,
selon les
modèles)
Joint de drainage
(certains modèles)
1
Désignation des
accessoires
Qté (U) Forme
Anneau d’étanchéité
(certains modèles)
1
Anneau magnétique (l’at-
tachez sur le câble de
connexion entre l’unité in-
térieure et l’unité extérieure
après l’installation.) (certains
modèles)
Ils varient
selon le
modèle
Anneau de caoutchouc de
protection du cordon
(Si le serre-cordon ne peut
pas s’attacher à un petit
cordon, utilisez l’anneau en
caoutchouc de protection
du cordon [fourni avec les
accessoires] pour l’enrouler
autour du cordon. Puis le
xez en place avec le serre-
cordon). (certains modèles)
1
• Installez l’unité extérieure • Connectez les tuyaux de réfrigérant • Connectez les câbles
• Évacuez le système de réfrigération • Effectuez une mise en service
EN OPTION
Désignation Forme Quantité (PC)
Assemblage de tuyau de raccor-
dement
Côté liquide
Ø6.35 (1/4 po)
Pièces que vous devez acheter
séparément.
Ø9,52 (3/8 po)
Côté gaz
Ø9,52 (3/8 po)
Ø12.7 (1/2 po)
Ø 16 (5/8 po)
7 - INSTALLATION
7.1 - PROCÉDURE À SUIVRE POUR L'INSTALLATION
