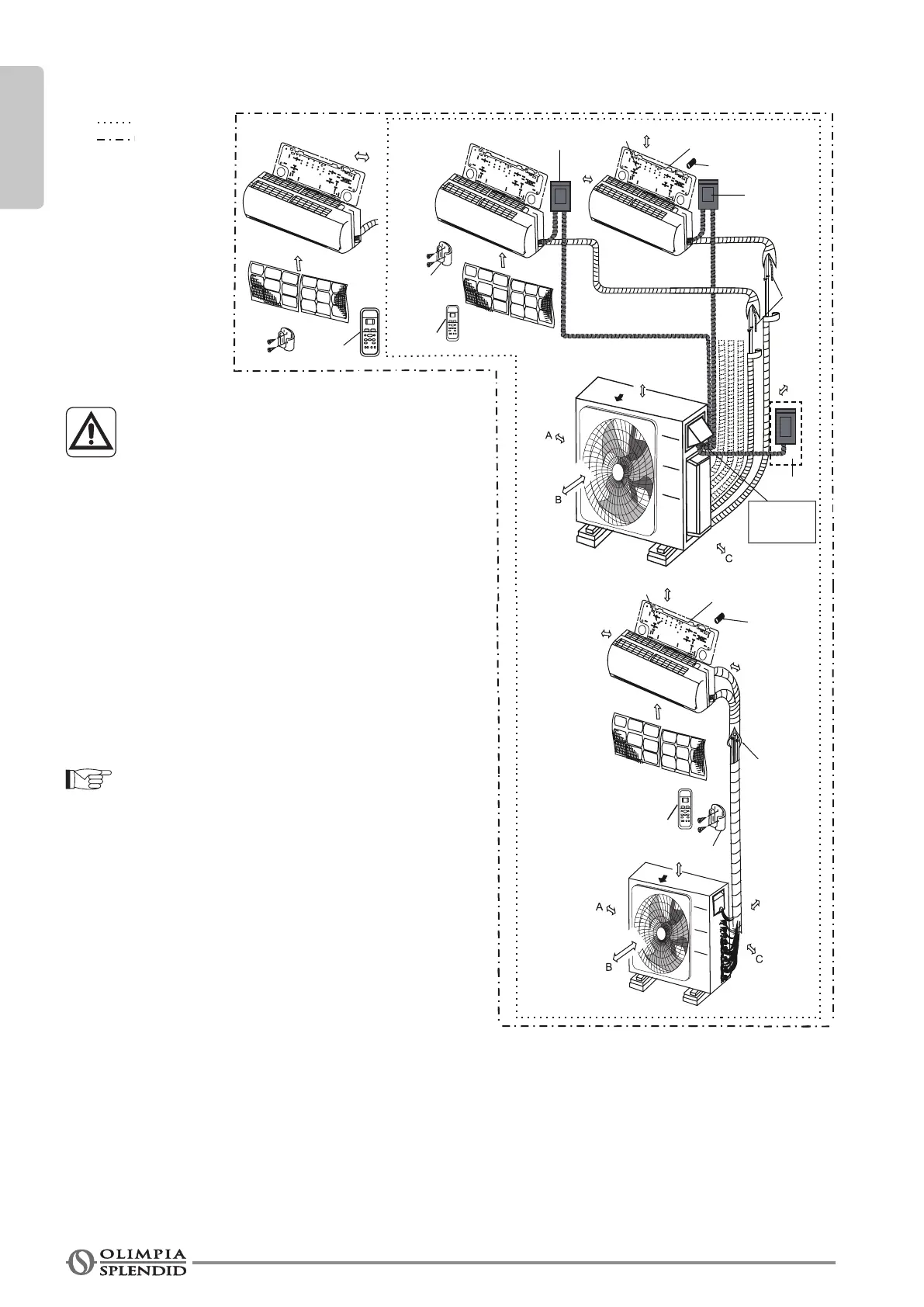

7.2 - SCHEMA DI INSTALLAZIONE
Misure di
sicurezza
Pagina 19
Riepilogo
dell'installazione
Riepilogo dell'installazione
Schema di installazione
(2)
1
2
3
5
4
1
(1)
5 4 3
2
Più di 12 cm
Più di 12
cm
Più di 12 cm
Filtro dell’aria
Filtro
dell’aria
Filtro dell’aria
Telecomando
Più di 12 cm
Telecomando
Telecomando
Filtro dell’aria
Uno-Due
Uno-Tre
Uno-Quattro
Uno-Cinque
Telecomando
Uscita
dell’aria
Filtro dell’aria
Supporto per
telecomando
Interruttore
magnetotermico
Vite di montaggio
ST3.9×25-C-H
Più di 15cm
Più di 60cm
Più di 15cm
Vite di montaggio
ST3.9 25-C-H
Più di 12 cm
Più di 60cm
Più di 200cm
Più di
30cm
Più di
30cm
Più di
60cm
Più di 12 cm
Più di 200cm
Più di 30cm
Più di 60cm
Più di
30cm
Piastra di installazione
Ancoraggio a clip
Interruttore
magnetotermico
Tubo di
scarico
Cavo di
alimentazione
dell'unità esterna
Piastra di
installazione
Ancoraggio a clip
Tubo
refrigerante
Telecomando
Supporto per
telecomando
La quantità
massima dei cavi di
collegamento è 5.
Questa sezione è solo
di riferimento.
Uscita
dell’aria
Misure di sicurezza
ATTENZIONE
• Per evitare danni alla parete, utilizzare un
rivelatore di montanti per individuare i montanti.
• È necessaria un tubo di almeno 3 metri per
ridurre al minimo le vibrazioni e i rumori eccessivi.
• Due delle vie di circolazione dell'aria A, B e C
devono essere sempre prive di ostruzioni.
• Questa illustrazione è solo a scopo dimostrativo.
• L’aspetto effettivo del tuo condizionatore d'aria
potrebbe essere leggermente diverso.
• Le linee di rame devono essere isolate in modo
indipendente.
NOTA: L'impianto deve essere eseguito
conformemente alle esigenze delle norme locali
e nazionali. L’installazione potrebbe essere
lievemente diversa in diverse aree
Dual
Trial
Quadri
Penta
• Per evitare danni alla parete, utilizzare
un rivelatore di montanti per individuare
i montanti.
• È necessaria un tubo di almeno 3 metri
per ridurre al minimo le vibrazioni e i
rumori eccessivi.
• Due delle vie di circolazione dell'aria A,
B e C devono essere sempre prive di
ostruzioni.
• Questa illustrazione è solo a scopo
dimostrativo.
• L’aspetto effettivo del tuo condizionato-
re d'aria potrebbe essere leggermente
diverso.
• Le tubazioni in rame devono essere
isolate in modo indipendente.
L'impianto deve essere eseguito confor-
memente alle esigenze delle norme locali
e nazionali. L’installazione potrebbe essere
lievemente diversa nelle diverse aree.
Dual
Trial
Misure di
sicurezza
Pagina 19
Riepilogo
dell'installazione
Riepilogo dell'installazione
Schema di installazione
(2)
1
2
3
5
4
1
(1)
5 4 3
2
Più di 12 cm
Più di 12
cm
Più di 12 cm
Filtro dell’aria
Filtro
dell’aria
Filtro dell’aria
Telecomando
Più di 12 cm
Telecomando
Telecomando
Filtro dell’aria
Uno-Due
Uno-Tre
Uno-Quattro
Uno-Cinque
Telecomando
Uscita
dell’aria
Filtro dell’aria
Supporto per
telecomando
Interruttore
magnetotermico
Vite di montaggio
ST3.9×25-C-H
Più di 15cm
Più di 60cm
Più di 15cm
Vite di montaggio
ST3.9 25-C-H
Più di 12 cm
Più di 60cm
Più di 200cm
Più di
30cm
Più di
30cm
Più di
60cm
Più di 12 cm
Più di 200cm
Più di 30cm
Più di 60cm
Più di
30cm
Piastra di installazione
Ancoraggio a clip
Interruttore
magnetotermico
Tubo di
scarico
Cavo di
alimentazione
dell'unità esterna
Piastra di
installazione
Ancoraggio a clip
Tubo
refrigerante
Telecomando
Supporto per
telecomando
La quantità
massima dei cavi di
collegamento è 5.
Questa sezione è solo
di riferimento.
Uscita
dell’aria
Misure di sicurezza
ATTENZIONE
• Per evitare danni alla parete, utilizzare un
rivelatore di montanti per individuare i montanti.
• È necessaria un tubo di almeno 3 metri per
ridurre al minimo le vibrazioni e i rumori eccessivi.
• Due delle vie di circolazione dell'aria A, B e C
devono essere sempre prive di ostruzioni.
• Questa illustrazione è solo a scopo dimostrativo.
• L’aspetto effettivo del tuo condizionatore d'aria
potrebbe essere leggermente diverso.
• Le linee di rame devono essere isolate in modo
indipendente.
NOTA: L'impianto deve essere eseguito
conformemente alle esigenze delle norme locali
e nazionali. L’installazione potrebbe essere
lievemente diversa in diverse aree
