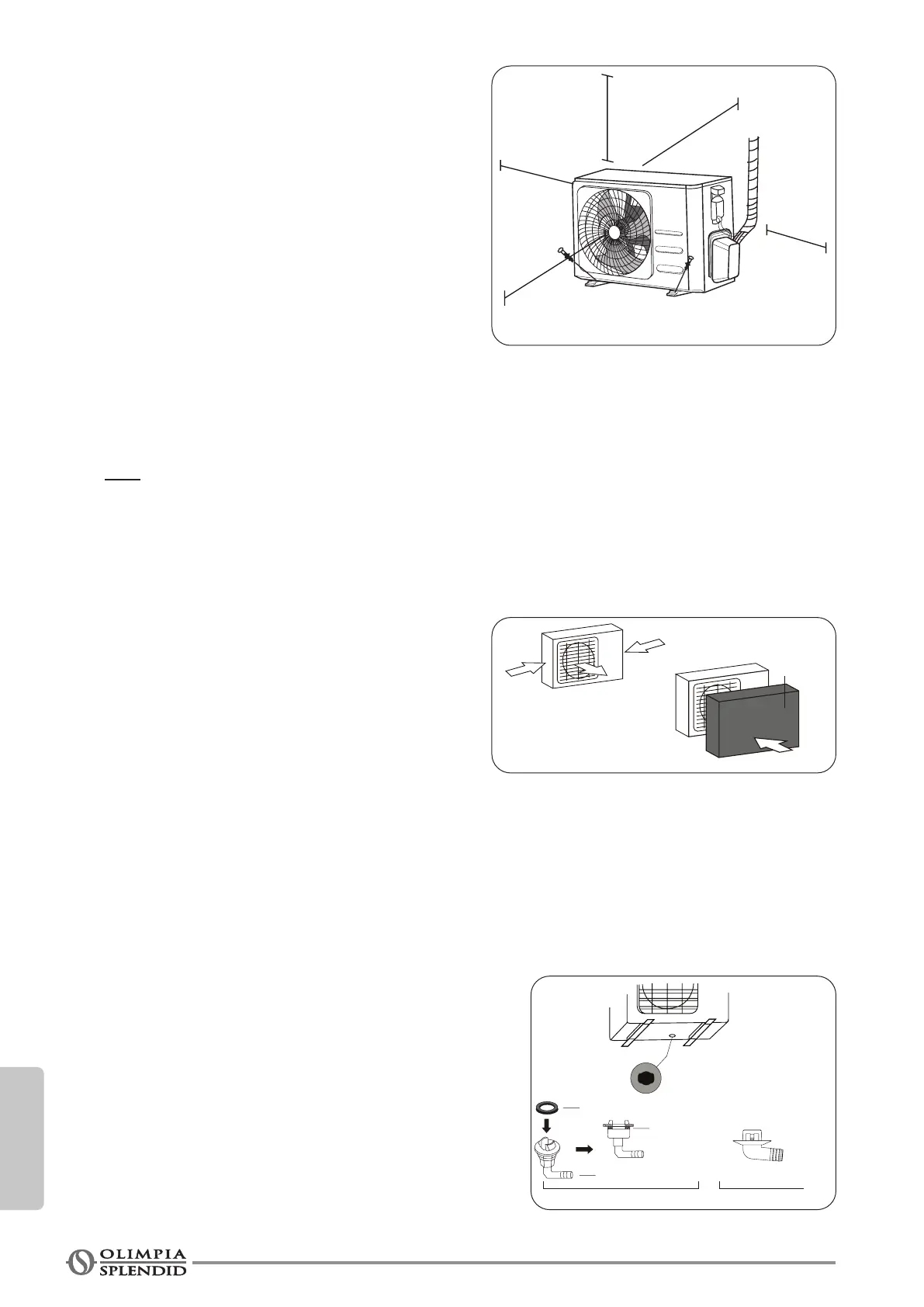

7.3 - ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΑΣ
ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ
Εγκαταστήστε τη μονάδα ακολουθώντας τοπικούς
κώδικεςκαιοδηγίες,ενδέχεταιναδιαφέρουνανάπεριοχή.
7.3.1 -
Βήμα 1: Επιλέξτε τοποθεσία εγκατάστασης
Πριν εγκαταστήσετε τη μονάδα εξωτερικού χώρου,
πρέπειναεπιλέξετετηνκατάλληληθέση.Ταπαρακάτω
είναιπρότυπαπουθασαςβοηθήσουνναεπιλέξετεμια
κατάλληληθέσηγιατημονάδα.
Οι κατάλληλες τοποθεσίες εγκατάστασης πληρούν τα
ακόλουθα πρότυπα:
•
Ακολουθήστετιςαποστάσειςπουεμφανίζονταιστηνεικόνα.
• Καλήκυκλοφορίααέρακαιαερισμός.
• Επίπεδοστήριξηςσταθερόκαιισοεπίπεδο.
• Οθόρυβοςτηςμονάδαςδενπρέπειναενοχλείάλλους.
• Τοίχοςστήριξηςικανόςναυποστηρίξειτημονάδα.
• Όπουπροβλέπονταιχιονοπτώσεις,υιοθετήστεκατάλληλαμέτραγιατηναποφυγήσυσσώρευσηςπάγου
καιζημιώνστησυσκευή.
ΜΗΝ εγκαταστήσετε τη μονάδα στις παρακάτω θέσεις:
• Κοντάσεεμπόδιοπουμπορείναεμποδίσειτηνείσοδοκαιτηνέξοδοτουαέρα..
• Κοντάσεένανδημόσιοδρόμο,σεπολυσύχναστεςπεριοχέςήόπουοθόρυβοςαπότημονάδαενδέχεται
ναενοχλήσειτουςάλλους
• ΚοντάσταζώαήταφυτάπουενδέχεταιναβλάπτονταιαπότηναπελευθέρωσηκαυτούαέραΚοντάσε
οποιαδήποτεπηγήκαυσίμουαερίου
• Σεθέσηπουεκτίθεταισεμεγάλεςποσότητεςσκόνης
• Σετοποθεσίαεκτεθειμένησευπερβολικέςποσότητεςαλατούχουαέρα
7.3.2 - Ειδικες παρατηρησεις για ακραια καιρικα
φαινομενα
Εάν η μονάδα είναι εκτεθειμένη σε βαρύ άνεμο:
Τοποθετήστετημονάδαέτσιώστεοανεμιστήραςεξόδου
αέραναέχεικλίση90°προςτηνκατεύθυνσητουανέμου.Αν
χρειαστεί,χτίσετεέναφράγμαμπροστάαπότημονάδαγια
νατηνπροστατεύσετεαπότουςεξαιρετικάβαρύςανέμους.
Εάν η μονάδα είναι συχνά εκτεθειμένη σε έντονη βροχή ή χιόνι:
Κατασκευάστεέναπροστατευτικόπάνωαπότημονάδαγιανατοπροστατέψετεαπότηβροχήήτοχιόνι.
Προσέξτεμηνεμποδίζεταιτηροήαέραγύρωαπότημονάδα.
Εάν η μονάδα εκτίθεται συχνά σε αλμυρό αέρα (παραθαλάσσια τοποθεσία):
Χρησιμοποιήστεμονάδαεξωτερικούχώρουειδικάσχεδιασμένηγιανααντιστέκεταιστηδιάβρωση.
7.3.3 - Βήμα 2: Εγκαταστήστε το σύνδεσμο αποχέτευσης (μονάδα αντλίας ζέστης μόνο)
Πρινβιδώσετετηνμονάδαεξωτερικούχώρουστηθέσητης,πρέπειναεγκαταστήσετετηναποχέτευσηστο
κάτωμέροςτηςμονάδας.Σημειώστεότιυπάρχουνδύοδιαφορετικοίτύποιαποχετεύσεωνανάλογαμετον
τύποτηςμονάδαςεξωτερικούχώρου.
Αν η σύνδεση αποχέτευσης έχει λαστιχένια σφραγίδα (δες
εικόνα Α), κάντεταεξής:
1. Τοποθετήστετηντσιμούχαστορακόραποχέτευσης.
2. Εισάγετετορακόρστηντρύπαπουυπάρχειστηβάση
τηςεξωτερικήςμονάδας.
3. Στρέψτετορακόρκατά80°μέχριναακούσετετοκλικ
καιτοποθετήστετομπροστά.
4. Συνδέστετορακόρμετονσωλήνααποχέτευσης(δεν
παρέχεται)καικατευθύνετέτοσεέναφρεάτιο.
>>>>>
Προφυλάξεις
Ασφαλείας
Σελίδα 21
Εγκατάσταση
μονάδας εξωτερικού
χώρου
Εγκαταστήστε τη μονάδα ακολουθώντας τοπικούς
κώδικες και οδηγίες, ενδέχεται να διαφέρουν ανά
περιοχή.
60cm (24in) από
πάνω
30cm (12in)
αριστερά
30cm (12in)
από τον πίσω τοίχο
200cm (79in)
μπροστά
60cm (24in)
στα δεξιά
Οδηγίες εγκατάστασης – Μονάδα
εξωτερικού χώρου
Βήμα 1: Επιλέξτε τοποθεσία εγκατάστασης
Πριν εγκαταστήσετε τη μονάδα εξωτερικού χώρου,
πρέπει να επιλέξετε την κατάλληλη θέση. Τα παρακάτω
είναι πρότυπα που θα σας βοηθήσουν να επιλέξετε μια
κατάλληλη θέση για τη μονάδα.
Οι κατάλληλες τοποθεσίες εγκατάστασης πληρούν
τα ακόλουθα πρότυπα:
Πρέπει να συνάδει με τις προϋποθέσεις Χώρου
εγκατάστασης όπως παραπάνω.
Καλή κυκλοφορία αέρα και εξαερισμός
Στιβαρή και σταθερή - η θέση μπορεί να υποστηρίξει
τη μονάδα και να μην δονείται
Ο θόρυβος από τη μονάδα να μην ενοχλεί τους
άλλους
Προστατεύεται από παρατεταμένες περιόδους
έκθεσης σε άμεση ηλιοφάνεια ή βροχή
Όπου αναμένεται χιονόπτωση, λάβετε τα κατάλληλα
μέτρα για να αποτρέψετε τη συσσώρευση πάγου και
τη ζημιά του πηνίου.
ΜΗΝ εγκαταστήσετε τη μονάδα στις παρακάτω
θέσεις:
Κοντά σε ένα εμπόδιο που θα μπλοκάρει τις
εισόδους και τις εξόδους αέρα
Κοντά σε έναν δημόσιο δρόμο, σε πολυσύχναστες
περιοχές ή όπου ο θόρυβος από τη μονάδα
ενδέχεται να ενοχλήσει τους άλλους
Κοντά στα ζώα ή τα φυτά που ενδέχεται να
βλάπτονται από την απελευθέρωση καυτού αέρα
Κοντά σε οποιαδήποτε πηγή καυσίμου αερίου
Σε θέση που εκτίθεται σε μεγάλες ποσότητες σκόνης
Σε τοποθεσία εκτεθειμένη σε υπερβολικές
ποσότητες αλατούχου αέρα
ΕΙΔΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΑΚΡΑΙΑ
ΚΑΙΡΙΚΑ ΦΑΙΝΟΜΕΝΑ
Εάν η μονάδα είναι εκτεθειμένη σε βαρύ άνεμο:
Τοποθετήστε τη μονάδα έτσι ώστε ο ανεμιστήρας
εξόδου αέρα να έχει κλίση 90 ° προς την κατεύθυνση
του ανέμου. Αν χρειαστεί, χτίσετε ένα φράγμα
μπροστά από τη μονάδα για να την προστατεύσετε
από τους εξαιρετικά βαρύς ανέμους.
Δείτε Παρακάτω.
Δυνατός άνεμος
Δυνατός
άνεμος
Ανεμοστρόβιλος.
Δυνατός άνεμος
Εάν η μονάδα είναι συχνά εκτεθειμένη σε έντονη
βροχή ή χιόνι:
Κατασκευάστε ένα προστατευτικό πάνω από τη
μονάδα για να το προστατέψετε από τη βροχή ή το
χιόνι. Προσέξτε μην εμποδίζεται τη ροή αέρα γύρω
από τη μονάδα.
Εάν η μονάδα εκτίθεται συχνά σε αλμυρό αέρα
(παραθαλάσσια τοποθεσία):
Χρησιμοποιήστε μονάδα εξωτερικού χώρου ειδικά
σχεδιασμένη για να αντιστέκεται στη διάβρωση.
Εγκατάσταση μονάδας εξωτερικού χώρου
Προφυλάξεις
Ασφαλείας
Σελίδα 21
Εγκατάσταση
μονάδας εξωτερικού
χώρου
Εγκαταστήστε τη μονάδα ακολουθώντας τοπικούς
κώδικες και οδηγίες, ενδέχεται να διαφέρουν ανά
περιοχή.
60cm (24in) από
πάνω
30cm (12in)
αριστερά
30cm (12in)
από τον πίσω τοίχο
200cm (79in)
μπροστά
60cm (24in)
στα δεξιά
Οδηγίες εγκατάστασης – Μονάδα
εξωτερικού χώρου
Βήμα 1: Επιλέξτε τοποθεσία εγκατάστασης
Πριν εγκαταστήσετε τη μονάδα εξωτερικού χώρου,
πρέπει να επιλέξετε την κατάλληλη θέση. Τα παρακάτω
είναι πρότυπα που θα σας βοηθήσουν να επιλέξετε μια
κατάλληλη θέση για τη μονάδα.
Οι κατάλληλες τοποθεσίες εγκατάστασης πληρούν
τα ακόλουθα πρότυπα:
Πρέπει να συνάδει με τις προϋποθέσεις Χώρου
εγκατάστασης όπως παραπάνω.
Καλή κυκλοφορία αέρα και εξαερισμός
Στιβαρή και σταθερή - η θέση μπορεί να υποστηρίξει
τη μονάδα και να μην δονείται
Ο θόρυβος από τη μονάδα να μην ενοχλεί τους
άλλους
Προστατεύεται από παρατεταμένες περιόδους
έκθεσης σε άμεση ηλιοφάνεια ή βροχή
Όπου αναμένεται χιονόπτωση, λάβετε τα κατάλληλα
μέτρα για να αποτρέψετε τη συσσώρευση πάγου και
τη ζημιά του πηνίου.
ΜΗΝ εγκαταστήσετε τη μονάδα στις παρακάτω
θέσεις:
Κοντά σε ένα εμπόδιο που θα μπλοκάρει τις
εισόδους και τις εξόδους αέρα
Κοντά σε έναν δημόσιο δρόμο, σε πολυσύχναστες
περιοχές ή όπου ο θόρυβος από τη μονάδα
ενδέχεται να ενοχλήσει τους άλλους
Κοντά στα ζώα ή τα φυτά που ενδέχεται να
βλάπτονται από την απελευθέρωση καυτού αέρα
Κοντά σε οποιαδήποτε πηγή καυσίμου αερίου
Σε θέση που εκτίθεται σε μεγάλες ποσότητες σκόνης
Σε τοποθεσία εκτεθειμένη σε υπερβολικές
ποσότητες αλατούχου αέρα
ΕΙΔΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΑΚΡΑΙΑ
ΚΑΙΡΙΚΑ ΦΑΙΝΟΜΕΝΑ
Εάν η μονάδα είναι εκτεθειμένη σε βαρύ άνεμο:
Τοποθετήστε τη μονάδα έτσι ώστε ο ανεμιστήρας
εξόδου αέρα να έχει κλίση 90 ° προς την κατεύθυνση
του ανέμου. Αν χρειαστεί, χτίσετε ένα φράγμα
μπροστά από τη μονάδα για να την προστατεύσετε
από τους εξαιρετικά βαρύς ανέμους.
Δείτε Παρακάτω.
Δυνατός άνεμος
Δυνατός
άνεμος
Ανεμοστρόβιλος.
Δυνατός άνεμος
Εάν η μονάδα είναι συχνά εκτεθειμένη σε έντονη
βροχή ή χιόνι:
Κατασκευάστε ένα προστατευτικό πάνω από τη
μονάδα για να το προστατέψετε από τη βροχή ή το
χιόνι. Προσέξτε μην εμποδίζεται τη ροή αέρα γύρω
από τη μονάδα.
Εάν η μονάδα εκτίθεται συχνά σε αλμυρό αέρα
(παραθαλάσσια τοποθεσία):
Χρησιμοποιήστε μονάδα εξωτερικού χώρου ειδικά
σχεδιασμένη για να αντιστέκεται στη διάβρωση.
Εγκατάσταση μονάδας εξωτερικού χώρου
Προφυλάξεις
Ασφαλείας
Βήμα 2: Εγκαταστήστε το σύνδεσμο αποχέτευσης
(μονάδα αντλίας ζέστης μόνο)
Πριν βιδώσετε την μονάδα εξωτερικού χώρου στη θέση
της, πρέπει να εγκαταστήσετε την αποχέτευση στο
κάτω μέρος της μονάδας. Σημειώστε ότι υπάρχουν δύο
διαφορετικοί τύποι αποχετεύσεων ανάλογα με τον τύπο
της μονάδας εξωτερικού χώρου.
Αν η σύνδεση αποχέτευσης έχει
λαστιχένια σφραγίδα (δες εικόνα Α), κάντε
τα εξής:
1. Τοποθετήστε την ελαστική σφράγιση στο άκρο της
σύνδεσης αποστράγγισης που θα συνδεθεί στην
μονάδα εξωτερικού χώρου.
2. Τοποθετήστε την σύνδεση της αποχέτευσης στην
οπή που βρίσκεται στη βάση της μονάδας.
3. Περιστρέψτε την σύνδεση της αποχέτευσης κατά
90 ° έως ότου ασφαλίσει στη θέση της έτσι όπως
βλέπουμε το μπροστινό μέρος της μονάδας.
4. Συνδέστε μια προέκταση εύκαμπτου σωλήνα
αποστράγγισης (δεν περιλαμβάνεται) στο σύνδεσμο
της αποχέτευσης για να ανακατευθύνετε νερό από
τη μονάδα κατά τη λειτουργία θέρμανσης.
Εάν ο σύνδεσμος αποστράγγισης δεν
συνοδεύεται από ελαστικό παρέμβυσμα
(βλ. Εικ .
B ), κάντε τα εξής:
1. Τοποθετήστε την σύνδεση της αποχέτευσης στην
οπή που βρίσκεται στη βάση της μονάδας. Ο
σύνδεσμος αποστράγγισης θα κάνει κλικ στη θέση
του.
2. Συνδέστε μια προέκταση εύκαμπτου σωλήνα
αποστράγγισης (δεν περιλαμβάνεται) στο σύνδεσμο
της αποχέτευσης για να ανακατευθύνετε νερό από
τη μονάδα κατά τη λειτουργία θέρμανσης.
Οπή στη βάση της μονάδας
εξωτερικού χώρου
Σφράγισμα
Σφράγισμα
Σύνδεσμος αποστράγγισης
(A)
(B)
ΣΕ ΨΥΧΡΑ ΚΛΙΜΑΤΑ
Σε ψυχρά κλίματα, βεβαιωθείτε ότι ο εύκαμπτος
σωλήνας αποστράγγισης είναι όσο το δυνατόν πιο
κάθετος για να εξασφαλίσετε γρήγορη αποστράγγιση
νερού. Εάν το νερό αδειάζει πολύ αργά, μπορεί να
παγώσει στον εύκαμπτο σωλήνα και να πλημμυρίσει
τη μονάδα.
Βήμα 3: Εξωτερική μονάδα αγκύρωσης
Η εξωτερική μονάδα μπορεί να είναι κολλημένη
στο πάτωμα ή πάνω στον τοίχο με γάντζο (Μ10)
Προετοιμάστε τη βάση τοποθέτησης της μονάδας
σύμφωνα με τις παρακάτω διαστάσεις.
ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΗΣ
ΜΟΝΑΔΑΣ
Ακολουθεί μια λίστα με διαφορετικά μεγέθη μονάδας
εξωτερικού χώρου και την απόσταση μεταξύ των
ποδιών στήριξης. Προετοιμάστε τη βάση τοποθέτησης
της μονάδας σύμφωνα με τις παρακάτω διαστάσεις.
Τύποι και προδιαγραφές εξωτερικής μονάδας
A
B
W
H
W
H
Εξωτερική μονάδα Διαιρεμένου Τύπου
