Olimpia splendid ARYAL S2 E - Installation Diagram

ENGLISH
EN - 14
 
Outdoor Unit

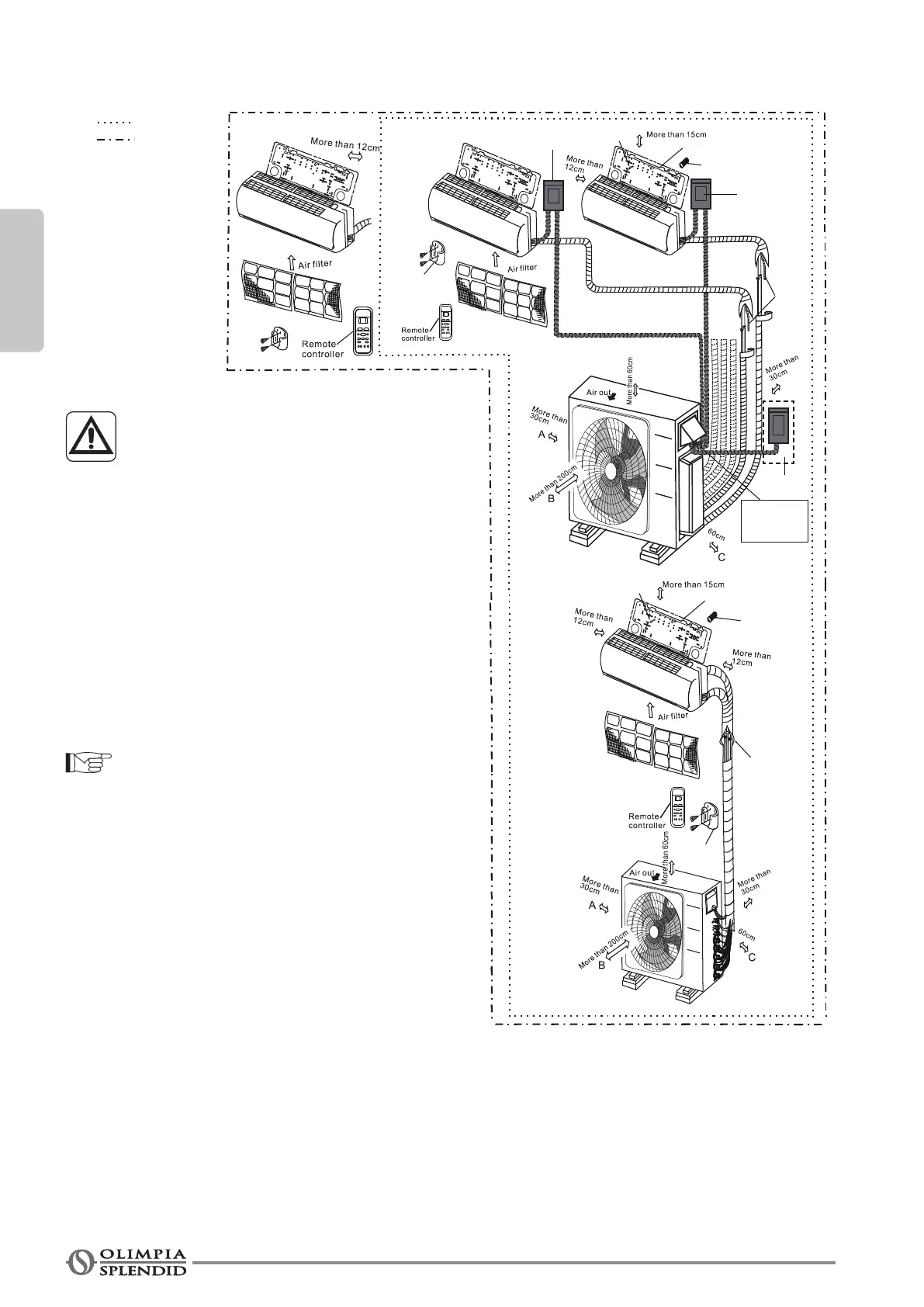

Installation Diagram
Installation Diagram
Installation Diagram
Installation
plate
Mounting screw
ST3.9
×25-C-H
Refrigerant
pipe
Remote
controller
holder
Clip anchor
(2)
• This illustration is for demonstration
purposes only.
The actual shape of your air condtioner may
be slightly dierent.
Copper lines must be independently insulated.
•
•
CAUTION
•
To prevent wall damage, use a stud nder to
locate studs.
A minimum pipe run of 3 metres is required
to minimise vibration & excessive noise.
Two of the A, B, and C air circulation pathways
must be free from obstructions at all times.
•
•
NOTE: The installation must be performed in
accordance with the requirement of local and
national standards. The installation may be
slightly dierent in dierent areas.
Safety Precautions
1
2
3
5
4
1
Installation plate
Mounting screw
ST3.9
×25-C-H
Clip anchor
(1)
Remote
controller
holder
5 4 3
2
The maximum
amount of the
connection cables is 5.
This section is for
reference only.
Air-break Switch
Drainage
Pipe
Air-break
Switch
Outdoor Unit
Power Cable
More than
More than
 • Topreventwalldamage,useastudnder
to locate studs.
• A minimum pipe run of 3 metres is re-
quiredtominimisevibration&excessive
noise.
 • TwooftheA,B,andCaircirculation
pathways must be free from obstructions
at all times.
• This illustration is for demonstration
purposes only.
• The actual shape of your air conditioner
may be slightly different.
 • Copper lines must be independently
insulated.
The installation must be performed in ac-
cordance with the requirement of local and
national standards. The installation may be
slightly different in different areas.
7.2 - INSTALLATION DIAGRAM
Dual
Trial
Misure di
sicurezza
Pagina 19
Riepilogo
dell'installazione
Riepilogo dell'installazione
Schema di installazione
(2)
1
2
3
5
4
1
(1)
5 4 3
2
Più di 12 cm
Più di 12
cm
Più di 12 cm
Filtro dell’aria
Filtro
dell’aria
Filtro dell’aria
Telecomando
Più di 12 cm
Telecomando
Telecomando
Filtro dell’aria
Uno-Due
Uno-Tre
Uno-Quattro
Uno-Cinque
Telecomando
Uscita
dell’aria
Filtro dell’aria
Supporto per
telecomando
Interruttore
magnetotermico
Vite di montaggio
ST3.9×25-C-H
Più di 15cm
Più di 60cm
Più di 15cm
Vite di montaggio
ST3.9 25-C-H
Più di 12 cm
Più di 60cm
Più di 200cm
Più di
30cm
Più di
30cm
Più di
60cm
Più di 12 cm
Più di 200cm
Più di 30cm
Più di 60cm
Più di
30cm
Piastra di installazione
Ancoraggio a clip
Interruttore
magnetotermico
Tubo di
scarico
Cavo di
alimentazione
dell'unità esterna
Piastra di
installazione
Ancoraggio a clip
Tubo
refrigerante
Telecomando
Supporto per
telecomando
La quantità
massima dei cavi di
collegamento è 5.
Questa sezione è solo
di riferimento.
Uscita
dell’aria
Misure di sicurezza
ATTENZIONE
• Per evitare danni alla parete, utilizzare un
rivelatore di montanti per individuare i montanti.
• È necessaria un tubo di almeno 3 metri per
ridurre al minimo le vibrazioni e i rumori eccessivi.
• Due delle vie di circolazione dell'aria A, B e C
devono essere sempre prive di ostruzioni.
• Questa illustrazione è solo a scopo dimostrativo.
• L’aspetto effettivo del tuo condizionatore d'aria
potrebbe essere leggermente diverso.
• Le linee di rame devono essere isolate in modo
indipendente.
NOTA: L'impianto deve essere eseguito
conformemente alle esigenze delle norme locali
e nazionali. L’installazione potrebbe essere
lievemente diversa in diverse aree
