ARYAL S2 E DUAL / TRIAL
FRANÇAIS
FR - 23
Après avoir conrmé les conditions décrites ci-dessus, suivez ces directives lors du
câblage :
• Prévoyez toujours un circuit d'alimentation individuel spéciquement pour le climatiseur.
Suivez toujours le schéma des circuits afché à l’intérieur du couvercle du contrôle.
• Les vis qui xent le câblage dans le boîtier des appareils électriques peuvent se déta-
cher pendant le transport. Comme des vis desserrées peuvent provoquer des brûlures
de câble, vériez que les vis sont bien serrées.
• Vériez les spécications de la source d’alimentation.
• Conrmez que la capacité électrique est sufsante.
• Conrmez que la tension de démarrage est maintenue à plus de 90 % de la tension
nominale indiquée sur la plaque signalétique.
• Conrmez que l’épaisseur du câble est conforme aux spécications de la source d’ali-
mentation.
• Installez toujours un disjoncteur de fuite à la terre dans les zones humides ou mouillées.
• Une chute de tension peut avoir les causes suivantes : vibration d’un interrupteur ma-
gnétique, endommagement du point de contact, rupture des fusibles et perturbation
du fonctionnement normal.
• La déconnexion d’une alimentation électrique doit être incorporée dans le câblage xe.
Il doit y avoir un espacement des contacts d’au moins 3 mm dans chaque conducteur
(de phase) actif.
• Avant d’accéder aux terminaux, tous les circuits d’alimentation doivent être déconnec-
tés.
9 - ÉVACUATION D’AIR
L’air et des corps étrangers dans le circuit de réfrigérant peuvent provoquer une augmentation anormale
de la pression, ce qui peut endommager le climatiseur, réduire son efcacité et causer des blessures. Utili-
sez une pompe à vide et une jauge manifold pour évacuer le circuit de réfrigérant, et enlevez tout gaz non
condensables et l’humidité dans le système. L’évacuation doit être effectuée lors de l’installation initiale et
lorsque l’unité est déplacé.
AVANT D’EFFECTUER L’ÉVACUATION
• Vériez les tuyaux de connexion entre les unités intérieure et extérieure pour assure qu’ils sont
correctement connectés.
• Assurez-vous que tout le câblage est correctement connecté.
Avant d’utiliser la jauge manifold et la pompe à vide, lisez leurs manuels d’utilisation pour vous assurer que
vous savez comment les utiliser correctement.

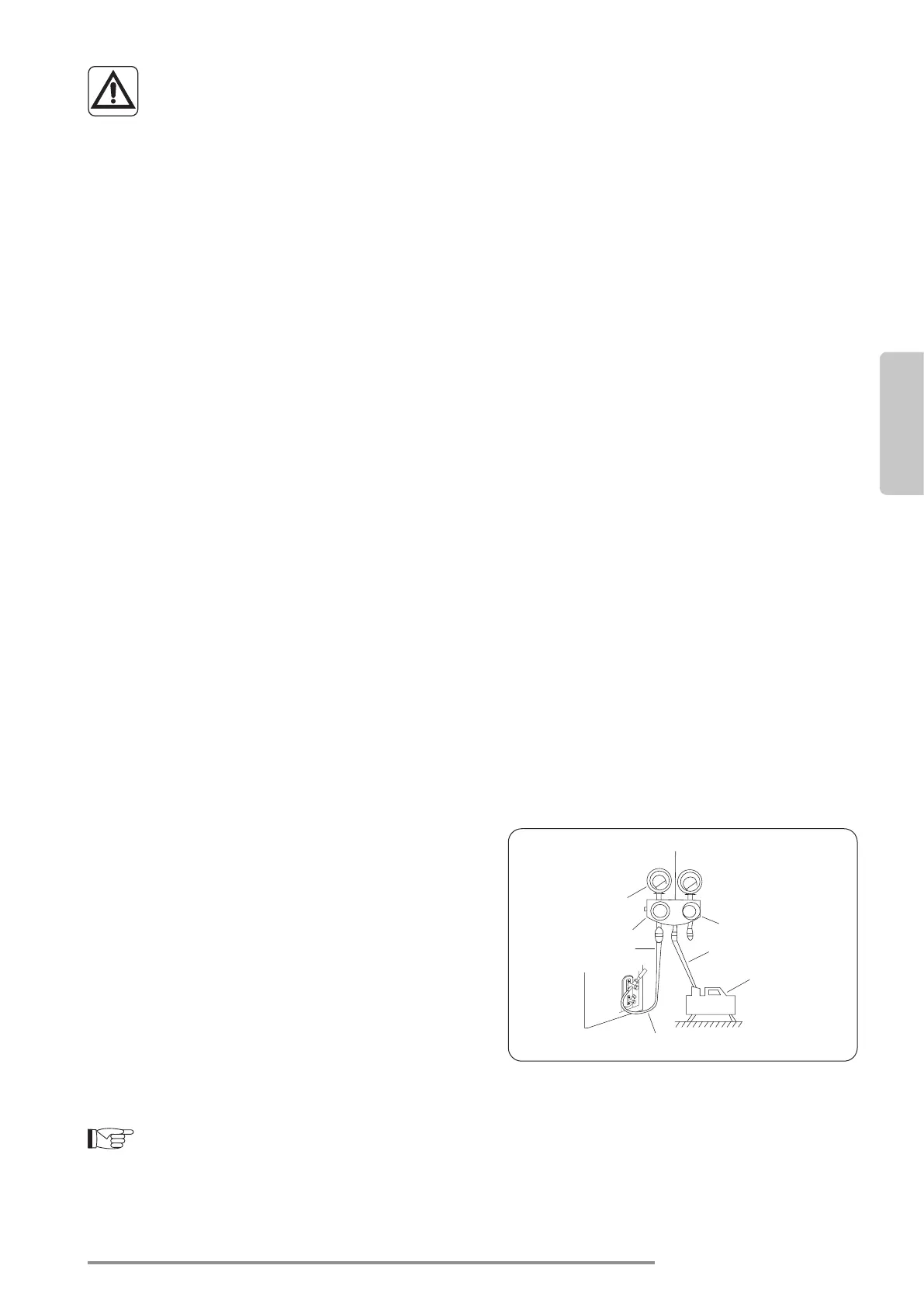

1. Connectez le tuyau de charge de la jauge manifold
au port d’entretien de la vanne de basse pression
de l’unité extérieure.
2. Raccordez le tuyau de charge de la jauge du
collecteur à la pompe à vide.
3. Ouvrir le côté à Basse Pression de la jauge ma-
nifold. Gardez le côté à Haute Pression fermé.
4. Démarrez la pompe à vide pour évacuer le sys-
tème.
5. Fonctionnez le vide pendant au moins de 15
minutes ou jusqu’à ce que le mètre composé
indique -76cmHG(-1x105Pa).
6. Fermez la vanne à basse pression de la jauge du collecteur et arrêtez la pompe à vide.
7. Attendez 5 minutes, puis vériez qu’il n’y a pas eu de changement dans la pression du système.
S’il n’y a pas de changement de pression dans le système, dévissez le capuchon de la vanne à
garniture (vanne à haute pression). Si la pression du système change, il peut y avoir une fuite
de gaz.
Évacuation d’air
Évacuation d’air
Préparation et précaution
L’air et des corps étrangers dans le circuit de réfrigérant
peuvent provoquer une augmentation anormale de
la pression, ce qui peut endommager le climatiseur,
réduire son efcacité et causer des blessures. Utilisez
une pompe à vide et une jauge manifold pour évacuer
le circuit de réfrigérant, et enlevez tout gaz non
condensables et l’humidité dans le système.
L’évacuation doit être effectuée lors de l’installation
initiale et lorsque l’unité est déplacé.
AVANT D’EFFECTUER L’ÉVACUATION

Vériez les tuyaux de connexion entre les unités
intérieure et extérieure pour assure qu’ils sont
correctement connectés.

Assurez-vous que tout le câblage est correctement
connecté.
Instructions d’évacuation
Avant d’utiliser la jauge manifold et la pompe à vide,
lisez leurs manuels d’utilisation pour vous assurer que
vous savez comment les utiliser correctement.
Jauge composée
-76cmHg
Tuyau de charge
Manomètre
Tuyau de charge
Pompe à vide
Vanne à basse pression
Manomètre de collecteur
Vanne à basse
pression
Vanne à haute
pression
1. Connectez le tuyau de charge de la jauge manifold
au port d’entretien de la vanne de basse pression
de l’unité extérieure.
2. Raccordez le tuyau de charge de la jauge du
collecteur à la pompe à vide.
3. Ouvrir le côté à Basse Pression de la jauge
manifold. Gardez le côté à Haute Pression fermé.
4. Démarrez la pompe à vide pour évacuer le système.
5. Fonctionnez le vide pendant au moins de 15
minutes ou jusqu’à ce que le mètre composé
indique -76cmHG(-1x105Pa).
6. Fermez la vanne à basse pression de la jauge du
collecteur et arrêtez la pompe à vide.
7. Attendez 5 minutes, puis vériez qu’il n’y a pas eu
de changement dans la pression du système.
NOTE : S’il n’y a pas de changement de pression
dans le système, dévissez le capuchon de la vanne à
garniture (vanne à haute pression). Si la pression du
système change, il peut y avoir une fuite de gaz.
8. Insérez une clé hexagonale dans la vanne à
garniture (vanne haute pression) et ouvrez la vanne
en tournant la clé d’un quart de tour dans le sens
inverse des aiguilles d’une montre. Écoutez le gaz
pour sortir du système, puis fermez la vanne après
5 secondes.
Écrou à embase
Corps de
vanne
Tige de
vanne
9. Observez la Jauge de Pression pendant une minute
pour vous assurer qu’il n’y a pas de changement de
pression. Elle doit indiquer une pression légèrement
supérieure à la pression atmosphérique.
10. Enlevez le tuyau de charge du port d’entretien.
11. À l’aide d’une clé hexagonale, ouvrez complètement
les vannes à haute pression et à basse pression.
OUVREZ DÉLICATEMENT DE TIGE DE VANNE
Lorsque vous ouvrez les tiges de vanne, tournez la
clé hexagonale jusqu’à ce qu’elle frappe le bouchon.
Ne pas essayer de forcer la vanne à l’ouvrir davantage.
12. Serrez les bouchons de tuyau à la main, puis le
serrez à l’aide de l’outil approprié.
13. Si l’unité extérieure utilise toutes les vannes à vide
et que la position à vide se trouve sur la vanne
principale, le système n’est pas connecté à l’unité
intérieure. La valve doit être serrée à l’aide d’un
écrou. Vériez l’absence de fuites de gaz avant
l’opération an d’éviter les fuites.
