Περίληψη
εγκατάστασης
Περίληψη εγκατάστασης

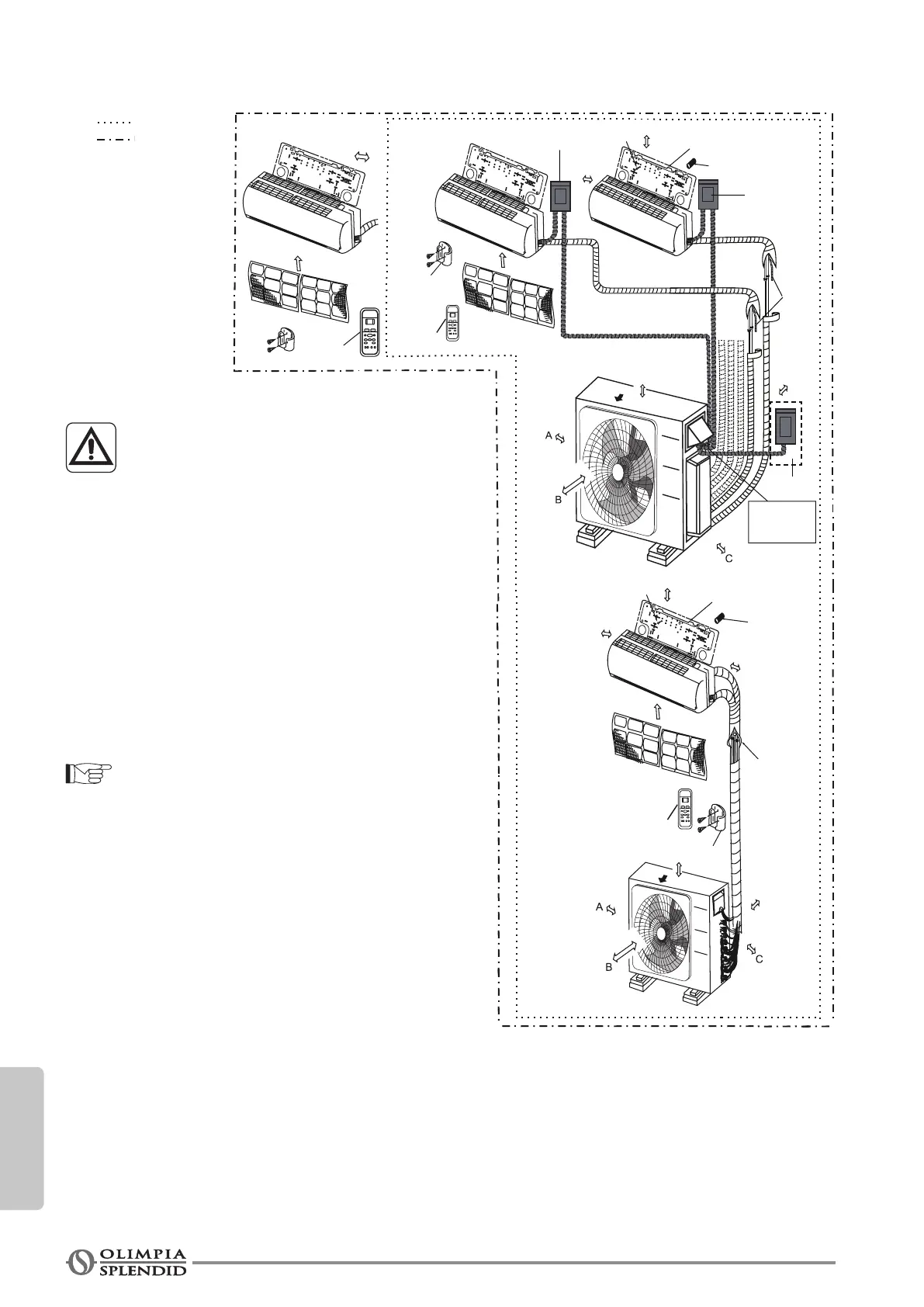

Διάγραμμα εγκατάστασης.
(2)
1
2
3
5
4
1
(1)
5 4 3
2
Περισσότερο από 12cm
Περισσότερο
από 12cm
Περισσότερο από 12cm
φίλτρο αέρα
φίλτρο αέρα
φίλτρο αέρα
Τηλεχειριστήριο
Περισσότερο από 12cm
Τηλεχειριστήριο
Τηλεχειριστήριο
φίλτρο αέρα
Ένα-δύο
Ένα-τρία
Ένα-τέσσερα
Ένα-πέντε
Τηλεχειριστήριο
Αέρας
έξω
φίλτρο αέρα
Υποδοχή
τηλεχειριστηρίου
Διακόπτης
διακοπής αέρα
Βίδα τοποθέτησης
ST3.9×25-C-H
Περισσότερο από 15cm
Περισσότερο από 60cm
Περισσότερο από 15cm
Βίδα
τοποθέτησης
ST3.9~25-C-H
Περισσότερο από 12cm
Περισσότερο από 60cm
Περισσότερο
από 200cm
Περισσότερο
από 30cm
Περισσότερο
από 30cm
Περισσότερο
από 60cm
Περισσότερο από 12cm
Περισσότερο
από 200cm
Περισσότερο
από 30cm
Περισσότερο
από 60cm
Περισσότερο
από 30cm
Πλάκα εγκατάστασης
Αγκύρωση κλιπ
Διακόπτης
διακοπής αέρα
Σωλήνας
αποχαίτ
ευσης
Καλώδιο τροφοδοσίας
εξωτερικής μονάδας
Πλάκα
εγκατάστασης
Αγκύρωση κλιπ
Σωληνώσεις
ψυκτικού υγρού
Τηλεχειριστήριο
Υποδοχή
τηλεχειριστηρίου
Ο μέγιστος αριθμός
των καλωδίων
σύνδεσης είναι 5. Το
τμήμα αυτό είναι μόνο
για αναφορά.
Αέρας
έξω
Προφυλάξεις Ασφαλείας
ΠΡΟΣΟΧΗ
• Για να αποφύγετε ζημιές στον τοίχο,
χρησιμοποιήστε έναν ανιχνευτή για να εντοπίσετε
τους ορθοστάτες.
• Για την ελαχιστοποίηση των κραδασμών και του
υπερβολικού θορύβου απαιτείται ελάχιστο μήκος
3 μέτρων.
• Δύο από τις οδούς κυκλοφορίας αέρα Α, Β και Γ
πρέπει να είναι πάντοτε ελεύθερες από εμπόδια.
• Αυτή η απεικόνιση είναι μόνο για σκοπούς
επίδειξης.
• Το πραγματικό σχήμα του κλιματιστικού σας
μπορεί να είναι ελαφρώς διαφορετικό.
• Οι χάλκινες γραμμές πρέπει να είναι ανεξάρτητα
μονωμένες.
ΣΗΜΕΙΩΣΗ: Η εγκατάσταση πρέπει να εκτελείται
σύμφωνα με τις απαιτήσεις των τοπικών και
εθνικών προτύπων. Η εγκατάσταση μπορεί να είναι
ελαφρώς διαφορετική σε διαφορετικές περιοχές.
• Για να αποφύγετε ζημιές στον τοίχο,
χρησιμοποιήστε έναν ανιχνευτή για να
εντοπίσετε τους ορθοστάτες.
• Για την ελαχιστοποίηση των κραδασμών
και του υπερβολικού θορύβου απαιτείται
ελάχιστο μήκος 3 μέτρων.
• Δύο από τις οδούς κυκλοφορίας αέρα Α,
Β και Γ πρέπει να είναι πάντοτε ελεύθερες
από εμπόδια.
• Αυτή η απεικόνιση είναι μόνο για
σκοπούς επίδειξης.
• Το πραγματικό σχήμα του κλιματιστικού
σας μπορεί να είναι ελαφρώς διαφορετικό.
• Οι χάλκινες γραμμές πρέπει να είναι
ανεξάρτητα μονωμένες.
Η εγκατάσταση πρέπει να εκτελείται σύμφωνα
με τις απαιτήσεις των τοπικών και εθνικών
προτύπων. Η εγκατάσταση μπορεί να είναι
ελαφρώς διαφορετική σε διαφορετικές
περιοχές.
7.2 - ΠΕΡΙΛΗΨΗ ΕΓΚΑΤΑΣΤΑΣΗΣ
Dual
Trial
Misure di
sicurezza
Pagina 19
Riepilogo
dell'installazione
Riepilogo dell'installazione
Schema di installazione
(2)
1
2
3
5
4
1
(1)
5 4 3
2
Più di 12 cm
Più di 12
cm
Più di 12 cm
Filtro dell’aria
Filtro
dell’aria
Filtro dell’aria
Telecomando
Più di 12 cm
Telecomando
Telecomando
Filtro dell’aria
Uno-Due
Uno-Tre
Uno-Quattro
Uno-Cinque
Telecomando
Uscita
dell’aria
Filtro dell’aria
Supporto per
telecomando
Interruttore
magnetotermico
Vite di montaggio
ST3.9×25-C-H
Più di 15cm
Più di 60cm
Più di 15cm
Vite di montaggio
ST3.9 25-C-H
Più di 12 cm
Più di 60cm
Più di 200cm
Più di
30cm
Più di
30cm
Più di
60cm
Più di 12 cm
Più di 200cm
Più di 30cm
Più di 60cm
Più di
30cm
Piastra di installazione
Ancoraggio a clip
Interruttore
magnetotermico
Tubo di
scarico
Cavo di
alimentazione
dell'unità esterna
Piastra di
installazione
Ancoraggio a clip
Tubo
refrigerante
Telecomando
Supporto per
telecomando
La quantità
massima dei cavi di
collegamento è 5.
Questa sezione è solo
di riferimento.
Uscita
dell’aria
Misure di sicurezza
ATTENZIONE
• Per evitare danni alla parete, utilizzare un
rivelatore di montanti per individuare i montanti.
• È necessaria un tubo di almeno 3 metri per
ridurre al minimo le vibrazioni e i rumori eccessivi.
• Due delle vie di circolazione dell'aria A, B e C
devono essere sempre prive di ostruzioni.
• Questa illustrazione è solo a scopo dimostrativo.
• L’aspetto effettivo del tuo condizionatore d'aria
potrebbe essere leggermente diverso.
• Le linee di rame devono essere isolate in modo
indipendente.
NOTA: L'impianto deve essere eseguito
conformemente alle esigenze delle norme locali
e nazionali. L’installazione potrebbe essere
lievemente diversa in diverse aree
