Cablaggio

2. Rimuovere il coperchio elettrico dell'unità esterna. Se non c'è coperchio sull'unità esterna, prendere i

bulloni dalla scheda di manutenzione e rimuovere la scheda di protezione.

Copertina

Vite

3. Collegare le alette a U ai terminali. Abbinare i colori / etichette del lo con le etichette sulla morsettiera

e avvitare l'aletta a U di ciascun lo al terminale corrispondente.

4. Bloccare il cavo con un morsetto designato.

5. Isolare i li inutilizzati con nastro elettrico. Tenerli lontani da eventuali parti elettriche o metalliche.

6. Reinstallare il coperchio della scatola di controllo elettrico.

Dichiarazione di conformità

"L'apparecchiatura M4OB-36HFN8-Q è conforme alla norma IEC 61000-3-12, a condizione che

la potenza del cerchio corto Ssc sia maggiore o uguale a 4787737.5 nel punto di interfaccia

tra l’alimentazione elettrica dell'utente e il sistema pubblico. È responsabilità dell'installatore o

dell'utilizzatore dell'apparecchiatura assicurarsi, consultando se necessario il gestore della rete di

distribuzione, che l'apparecchiatura sia collegata solo ad un’alimentazione elettrica con una potenza di

cortocircuito Ssc maggiore o uguale a 4787737,5.

"L'apparecchiatura M5OD-42HFN8-Q è conforme alla norma IEC 61000-3-12, a condizione che

la potenza del cerchio corto Ssc sia maggiore o uguale a 3190042.5 nel punto di interfaccia

tra l’alimentazione elettrica dell'utente e il sistema pubblico. È responsabilità dell'installatore o

dell'utilizzatore dell'apparecchiatura assicurarsi, consultando se necessario il gestore della rete di

distribuzione, che l'apparecchiatura sia collegata solo ad un’alimentazione elettrica con una potenza di

cortocircuito Ssc maggiore o uguale a 3190042,5.

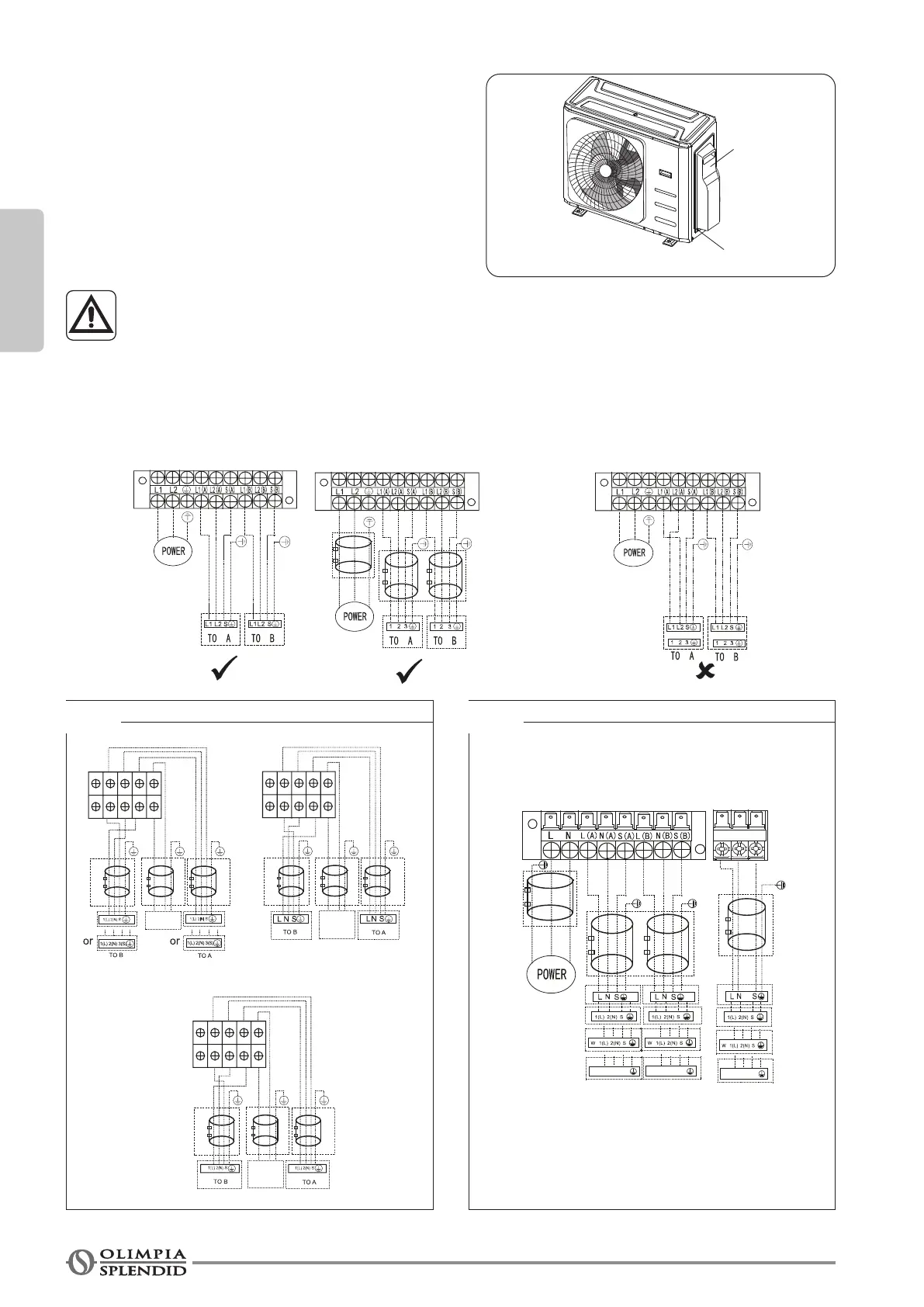

Figura di cablaggio

ATTENZIONE

Collegare i cavi connettivi ai terminali secondo quanto indicato, con i loro numeri corrispondenti sulla

morsettiera delle unità interne ed esterne. Ad esempio, il terminale L1(A) dell'unità esterna deve

collegarsi con il terminale L1/1 dell'unità interna. L'unità esterna può corrispondere a diversi tipi di

unità interna, i numeri sulla morsettiera dell'unità interna possono essere leggermente diversi. Si

prega di prestare particolare attenzione durante il collegamento del lo.

OPTIONAL

TOGLIERE

VERIFICARE CON FORNITORE

Misure di

sicurezza

NOTA: Per i modelli con connettore rapido, fare riferimento a “Manuale per l’Utente & Manuale di

In󰀬allazione” fornito con l'unità interna.

NOTA: Fare riferimento alle seguenti gure se gli utenti nali desiderano eseguire da soli il cablaggio.

Far passare il cavo di alimentazione principale attraverso l'uscita di linea inferiore del morsetto

del cavo.

---- Que󰀬o simbolo indica il cablaggio in loco.

Modelli di Uno-due:

L(A)

S(A)

N(A)

L(B)

N(B)

S(B)

Y/G

L(A)

S(A)

N(A)

L(B)

N(B)

S(B)

Y/G

POWER

(POTENZA)

POWER

(POTENZA)

POWER

(POTENZA)

POWER

(POTENZA)

Modello A Modello B

Modello C Modello D

OPZIONALE

POWER

(POTENZA)

POWER

(POTENZA)

Alimentazione

elettrica

POWER

(POTENZA)

Modello E

Modello F

Modello G

Modello H

OPZIONALE

NOTA: utilizzare l'anello magnetico (non in dotazione, parte opzionale) per agganciare

il cavo di collegamento delle unità interne ed e󰀬erne dopo l'in󰀬allazione. Un anello

magnetico viene utilizzato per un cavo.

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

<*

/$

1$

6$

/%

1%

6%

<*

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

Modello I

Modello J

Modello K

Modello L

OPZIONALE

Alimentazione

elettrica

Alimentazione

elettrica

Alimentazione

elettrica

Alimentazione

elettrica

Pagina 30

Cablaggio

Misure di

sicurezza

NOTA: Per i modelli con connettore rapido, fare riferimento a “Manuale per l’Utente & Manuale di

In󰀬allazione” fornito con l'unità interna.

NOTA: Fare riferimento alle seguenti gure se gli utenti nali desiderano eseguire da soli il cablaggio.

Far passare il cavo di alimentazione principale attraverso l'uscita di linea inferiore del morsetto

del cavo.

---- Que󰀬o simbolo indica il cablaggio in loco.

Modelli di Uno-due:

L(A)

S(A)

N(A)

L(B)

N(B)

S(B)

Y/G

L(A)

S(A)

N(A)

L(B)

N(B)

S(B)

Y/G

POWER

(POTENZA)

POWER

(POTENZA)

POWER

(POTENZA)

POWER

(POTENZA)

Modello A Modello B

Modello C Modello D

OPZIONALE

POWER

(POTENZA)

POWER

(POTENZA)

Alimentazione

elettrica

POWER

(POTENZA)

Modello E

Modello F

Modello G

Modello H

OPZIONALE

NOTA: utilizzare l'anello magnetico (non in dotazione, parte opzionale) per agganciare

il cavo di collegamento delle unità interne ed e󰀬erne dopo l'in󰀬allazione. Un anello

magnetico viene utilizzato per un cavo.

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

<*

/$

1$

6$

/%

1%

6%

<*

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

S(B)

N(A)

N(B)

L(B)

L(A)

S(A)

S(2)

S(1)

Modello I

Modello J

Modello K

Modello L

OPZIONALE

Alimentazione

elettrica

Alimentazione

elettrica

Alimentazione

elettrica

Alimentazione

elettrica

Pagina 30

Cablaggio

Wiring

One-three models:

1(L) 2(N) 3(S)

Y/G

TO B

TO C

Y/G

L(A)

N(A)

S(A)

L(B)

N(B)

S(B)

L(C)

N(C)

S(C)

POWER

SUPPLY

Y/G

TO A

Model A

Model B

Model C

Model D Model E

Model G

OPTIONAL

Model F

OPTIONAL

Model H Model I

OPTIONAL

 

L(C) N(C) S(C)

OPTIONAL

To indoor

unit C

OPTIONAL

Model J

OPTIONAL

To indoor

unit A

To indoor

unit B

Misure di

sicurezza

Pagina 29

Cablaggio

2. Rimuovere il coperchio elettrico dell'unità esterna. Se non c'è coperchio sull'unità esterna, prendere i

bulloni dalla scheda di manutenzione e rimuovere la scheda di protezione.

Copertina

Vite

3. Collegare le alette a U ai terminali. Abbinare i colori / etichette del lo con le etichette sulla morsettiera

e avvitare l'aletta a U di ciascun lo al terminale corrispondente.

4. Bloccare il cavo con un morsetto designato.

5. Isolare i li inutilizzati con nastro elettrico. Tenerli lontani da eventuali parti elettriche o metalliche.

6. Reinstallare il coperchio della scatola di controllo elettrico.

Dichiarazione di conformità

"L'apparecchiatura M4OB-36HFN8-Q è conforme alla norma IEC 61000-3-12, a condizione che

la potenza del cerchio corto Ssc sia maggiore o uguale a 4787737.5 nel punto di interfaccia

tra l’alimentazione elettrica dell'utente e il sistema pubblico. È responsabilità dell'installatore o

dell'utilizzatore dell'apparecchiatura assicurarsi, consultando se necessario il gestore della rete di

distribuzione, che l'apparecchiatura sia collegata solo ad un’alimentazione elettrica con una potenza di

cortocircuito Ssc maggiore o uguale a 4787737,5.

"L'apparecchiatura M5OD-42HFN8-Q è conforme alla norma IEC 61000-3-12, a condizione che

la potenza del cerchio corto Ssc sia maggiore o uguale a 3190042.5 nel punto di interfaccia

tra l’alimentazione elettrica dell'utente e il sistema pubblico. È responsabilità dell'installatore o

dell'utilizzatore dell'apparecchiatura assicurarsi, consultando se necessario il gestore della rete di

distribuzione, che l'apparecchiatura sia collegata solo ad un’alimentazione elettrica con una potenza di

cortocircuito Ssc maggiore o uguale a 3190042,5.

Figura di cablaggio

ATTENZIONE

Collegare i cavi connettivi ai terminali secondo quanto indicato, con i loro numeri corrispondenti sulla

morsettiera delle unità interne ed esterne. Ad esempio, il terminale L1(A) dell'unità esterna deve

collegarsi con il terminale L1/1 dell'unità interna. L'unità esterna può corrispondere a diversi tipi di

unità interna, i numeri sulla morsettiera dell'unità interna possono essere leggermente diversi. Si

prega di prestare particolare attenzione durante il collegamento del lo.

OPTIONAL

TOGLIERE

VERIFICARE CON FORNITORE

DUAL TRIAL

ENGLISH

EN - 22

8.1 - EXTERNAL UNIT WIRING

1. Remove the junction box cover of the external

unit.

2. Connect the cables to the terminals. Pair the

colours / labels of the wire with the labels on the

terminal box.

3. Tighten the single terminals.

4. Insulate the unused wires with electric tape. Keep

them away from possible electric or metallic parts.

5. Reposition the cover of the junction box.

Connecttheconnectivecablestotheterminals,asidentied,withtheirmatchingnumberson

theterminalblockoftheindoorandoutdoorunits.Forexample,TerminalL1(A)oftheoutdoor

unit must connect with terminal L1/1 on the indoor unit. The outdoor unit can match different

types of indoor unit, the numbers on the terminal block of the indoor unit may be slightly dif-

ferent. Please pay special attention while connecting the wire.

 

Wiring

Wiring Figure

3. Connect the u-lugs to the terminals Match the wire colors/labels with the labels on

the terminal block, and rmly screw the u-lug of each wire to its corresponding terminal.

4. Clamp down the cable with designated cable clamp.

5. Insulate unused wires with electrical tape. Keep them away from any electrical or metal parts.

6. Reinstall the cover of the electric control box.

Harmonic declaration

"The equipment M4OB-36HFN8-Q complies with IEC 61000-3-12 provided that the shortcircuit power

Ssc is greater than or equal to 4787737.5 at the interface point between the user’s supply and the

public system. It is the responsibility of the installer or user of the equipment to ensure, by

consultation with the distribution network operator if necessary, that the equipment is con-nected

only to a supply with a short-circuit power Ssc greater than or equal to 4787737.5."

"The equipment M5OD-42HFN8-Q complies with IEC 61000-3-12 provided that the shortcircuit power

Ssc is greater than or equal to 3190042.5 at the interface point between the user’s supply and the

public system. It is the responsibility of the installer or user of the equipment to ensure, by

consultation with the distribution network operator if necessary, that the equipment is con-nected

only to a supply with a short-circuit power Ssc greater than or equal to 3190042.5."

CAUTION

Connect the connective cables to the terminals, as identied, with their matching numbers

on the terminal block of the indoor and outdoor units. For example, Terminal L1(A) of the

outdoor unit must connect with terminal L1/1 on the indoor unit. The outdoor unit can

match dierent types of indoor unit, the numbers on the terminal block of the indoor unit

may be slightly dierent. Please pay special attention while connecting the wire.

OPTIONAL

Cover

Screw

Remove the electric cover of the outdoor unit. If there is no cover on the outdoor unit, take

o the bolts from the maintenance board and remove the protection board.
