Olimpia splendid ARYAL S2 E - Installatie; Procedures Voor de Installatie

ARYAL S2 E DUAL / TRIAL
L N
MC MC
(L1) (L2)
NEDERLANDS
NL - 13

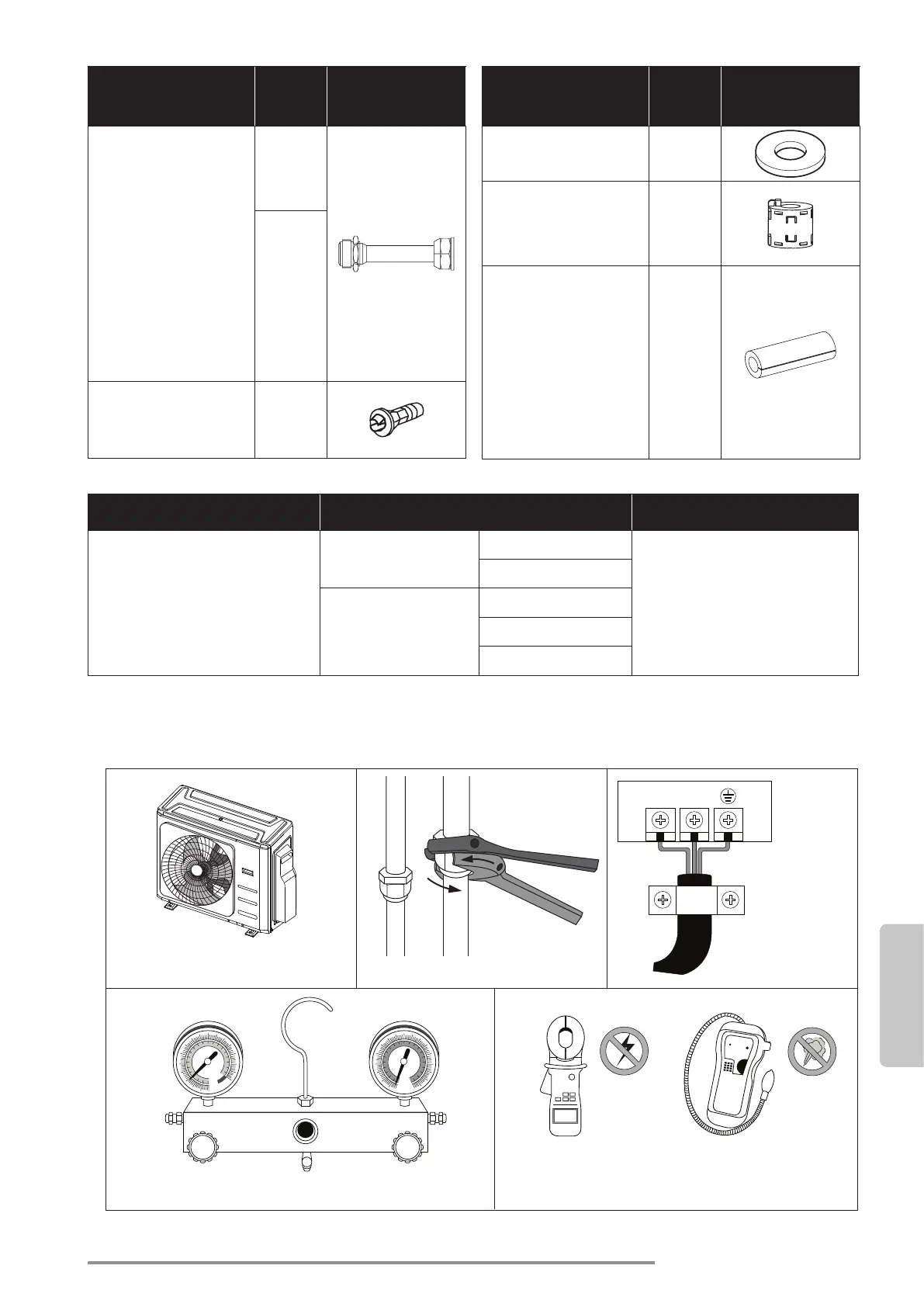

Naam van
Accessoires
Q'ty
(pc)
Vorm
Overdrachtsconnector
(meegeleverd met de binnen-
of buitenunit, afhankelijk van
het model)
OPMERKING: De afmetin-
gen van de leidingen kunnen
per toestel verschillen. Om te
voldoen aan verschillende
eisen voor de afmetingen
van de leidingen, moet
voor de leidingaansluitingen
soms een verbindingsstuk
worden geïnstalleerd op de
buitenunit.
Optioneel
onderdeel
(één stuk/
één bin-
nenunit)
Optioneel
onderdeel
(1-5 stuks
voor bui-
tenunit,
afhanke-
lijk van de
modellen)
Afvoerkanaal
(sommige modellen)
1
Naam van
Accessoires
Q'ty
(pc)
Vorm
Afdichtingsring
(sommige modellen)
1
Magnetische ring (Bevestig
deze op de verbindingskabel
tussen de binnenunit en de
buitenunit na de installatie).
(sommige modellen)
Verschilt
per model
Rubberen ring ter bescher-
ming van het snoer
(Als de snoerklem niet op een
klein snoer kan worden be-
vestigd, gebruik dan de rub-
beren ring ter bescherming
van het snoer [geleverd bij
de accessoires] om het snoer
te omwikkelen. Bevestig het
dan op zijn plaats met de
snoerklem).
(sommige modellen)
1
• Installeer de buitenunit • Sluit de leidingen van het koelmiddel aan • Sluit de draden aan
• Evacueer het koelsysteem • Voer een test uit
OPTIONEEL
Naam Vorm Hoeveelheid (PC)
Verbindingspijp montage.
Vloeistofzijde
Ø6.35 (1/4 in.)
Onderdelen moet u apart kopen.
Ø9,52 (3/8 in.)
Gaszijde
Ø9,52 (3/8 in.)
Ø12.7 (1/2 in.)
Ø 16 (5/8 in.)
7 - INSTALLATIE
7.1 - PROCEDURES VOOR DE INSTALLATIE
