Olimpia splendid ARYAL S2 E - Instalação; Procedimentos de Instalação

ARYAL S2 E DUAL / TRIAL
L N
MC MC
(L1) (L2)
PT - 13
PORTOGUÊS

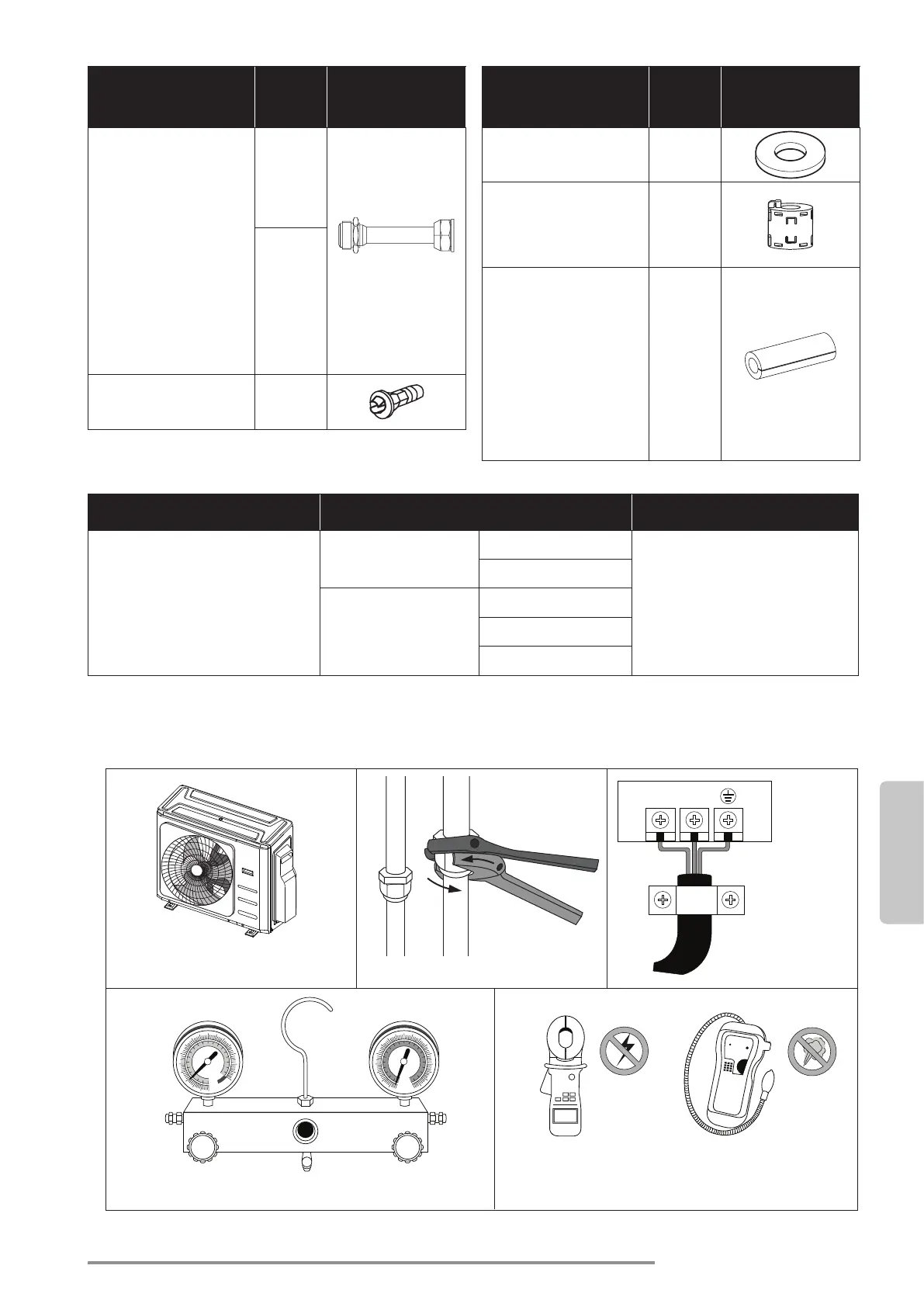

Nome dos
acessórios
Quanti-
dade
(pc)
Formato
Conector de transferência
(embalado com a unidade
interior ou exterior, depen-
dendo dos modelos)
NOTA: O tamanho do tubo
pode variar de aparelho
para aparelho. Para atender
aos diferentes requisitos de
tamanho de tubo, às vezes as
conexões de tubo precisam
de um conector de transfe-
rência instalado na unidade
exterior.
Peça
opcional
(uma peça
/ uma
unidade
interior)
Peça
opcional
(1-5 pe-
ças para
unidade
exterior,
depen-
dendo dos
modelos)
Junta de drenagem (alguns
modelos)
1
Nome dos
acessórios
Quanti-
dade
(pc)
Formato
Anel de vedação
(alguns modelos)
1
Anel magnético (engatar
no cabo conectivo entre a
unidade interna e a unidade
externa após a instalação.)
(alguns modelos)
Varia de
acordo
com o
modelo
Anel de borracha de prote-
ção do cabo
(Se o grampo do cabo não
puder prender o cabo devido
ao tamanho pequeno do
cabo, use o anel de borracha
de proteção do cabo (forne-
cido com acessórios) para
enrolar o cabo primeiro e,
depois xe o cabo enrolado
com o grampo.)
(alguns modelos)
1
• Instalar a unidade externa • Conectar os tubos de refrigerante • Conetar os os
• Evacuar o sistema de refrigeração • Executar um teste
OPCIONAL
Nome Formato Quantidade (PC)
Montagem do tubo de ligação.
Lado líquido
Ø6.35 (1/4 pol)
Peças que você deve comprar se-
paradamente.
Ø9,52 (3/8 pol)
Lado do gás
Ø9,52 (3/8 pol)
Ø12.7 (1/2 pol)
Ø 16 (5/8 pol)
7 - INSTALAÇÃO
7.1 - PROCEDIMENTOS DE INSTALAÇÃO
