ARYAL S2 E DUAL / TRIAL
IT - 25
ITALIANO
9.1 - SCHEMA DI INSTALLAZIONE
Eseguire il controllo di sicurezza elettrica dopo aver completato l'installazione.
Controllare i seguenti aspetti:
1. Resistenza isolata La resistenza isolata deve essere superiore a 2MΩ.
2. Lavori di messa a terra
Dopo aver completato i lavori di messa a terra, misurare la resistenza di messa a terra mediante rileva-
mento visivo e utilizzando il misuratore di resistenza di messa a terra.
Assicurarsi che la resistenza di messa a terra sia inferiore a 4Ω.
3. Controllo delle perdite elettriche (esecuzione del test con l'unità accesa)
Dopo l'installazione completata, durante il test, utilizzare l'elettrosonde e il multimetro per eseguire un
controllo delle perdite elettriche. Spegnere immediatamente l'unità in caso di perdite. Provare a valutare
diverse soluzioni no a quando l'unità non funziona correttamente.
Controllo delle perdite di gas
1. Metodo con acqua e sapone:
Applicare una soluzione di acqua e sapone o
un detergente neutro liquido sul collegamento
dell'unità interna o sui collegamenti dell'unità
esterna con un pennello morbido, per vericare
eventuali perdite sui punti di collegamento delle
tubazioni. Se emergono bolle, sono presenti
perdite sui tubi.
2. Rivelatore di perdite
Utilizzare il rilevatore di perdite per vericare
la presenza di eventuali perdite.

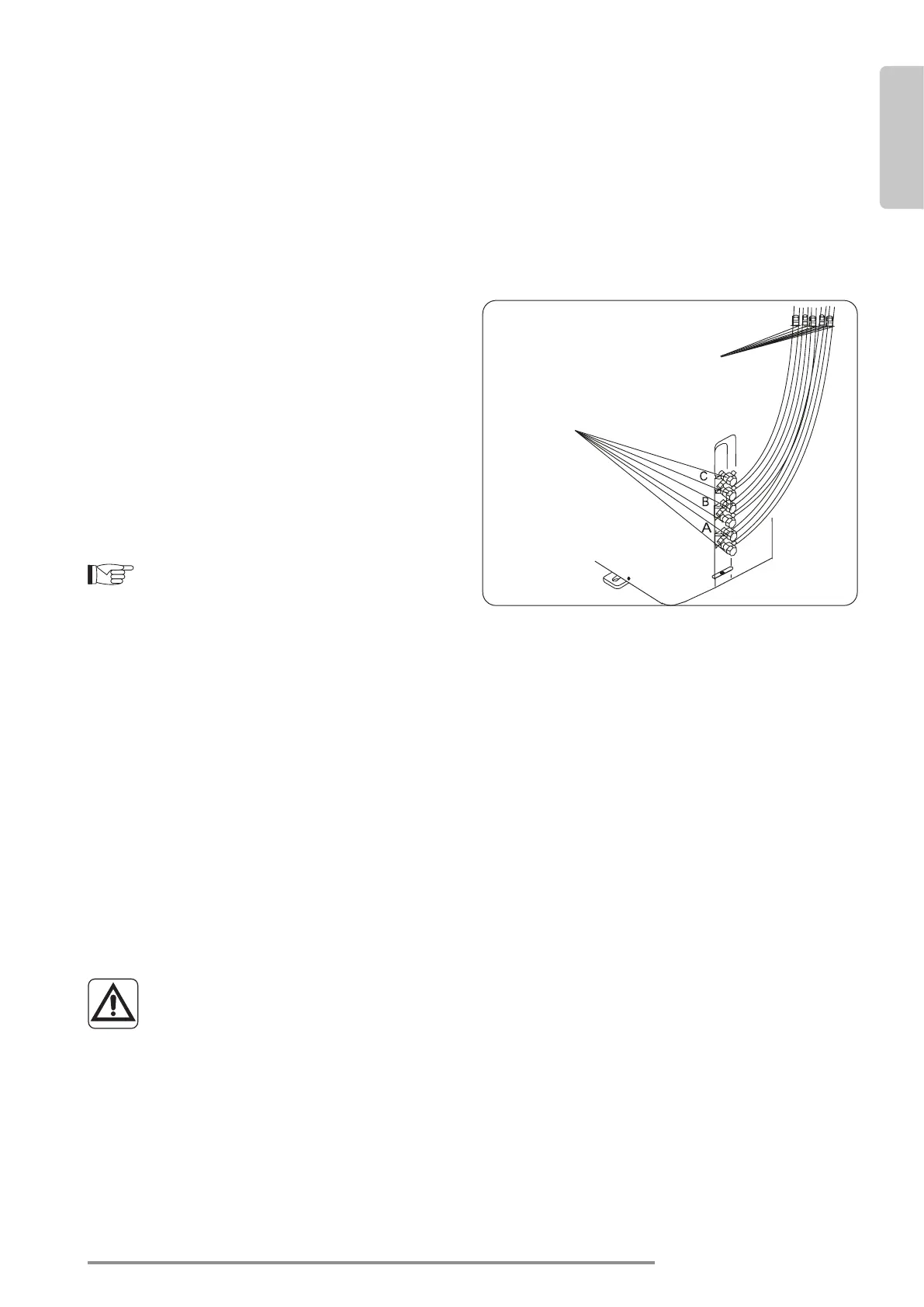

 L’immagineèsoloascopoesemplica-
tivo. L'ordine effettivo di A, B ed C sulla
macchina potrebbe essere leggermente
diverso dalla realtà, ma la forma generale rimarrà la stessa.
A, B sono punti per un modello DUAL. A, B ed C sono punti per un modello TRIAL.
9.2 - ESECUZIONE DEL TEST
Un test deve essere eseguito dopo che l'intero sistema è stato completamente installato. Confermare i seguenti
punti prima di eseguire il test:
a) Le unità interne ed esterne sono correttamente installate.
b) Le tubazioni e i cablaggi sono collegati correttamente.
c) Nessun ostacolo vicino all'ingresso e alla presa dell'unità che potrebbero causare scarse prestazioni o mal-
funzionamento del prodotto.
d) Il sistema di refrigerazione non perde.
e) Il sistema di drenaggio è senza impedimento e lo scarico in un luogo sicuro.
f) L'isolamento termico è stato installato correttamente.
g) Cavi di messa a terra sono collegati correttamente.
h) È stata rilevata la lunghezza delle tubazioni e la capacità aggiuntiva del refrigerante.
i) La tensione elettrica è quella corretta per il condizionatore d'aria.
La mancata esecuzione del test può causare danni alle unità, e/o lesioni personali.
1. Aprire le valvole di arresto del liquido e del gas.
2. Accendere l'interruttore di alimentazione principale e consentire all'unità di riscaldarsi.
3. Impostare il condizionatore d'aria sulla modalità COOL (FREDDO).
4. Per l'unità interna
a. Assicurarsi che il telecomando e i relativi pulsanti funzionino correttamente.
b. Assicurarsi che le alette si muovano correttamente e possano essere modicate utilizzando il telecomando.
c. Vericare se la temperatura ambiente sia rilevata correttamente.
d. Assicurarsi che gli indicatori sul telecomando e sul pannello comandi dell'unità interna funzionino corret-
tamente.
Punto di controllo
dell'unità interna
Punto di controllo
dell'unità esterna
