NEDERLANDS
NL - 16

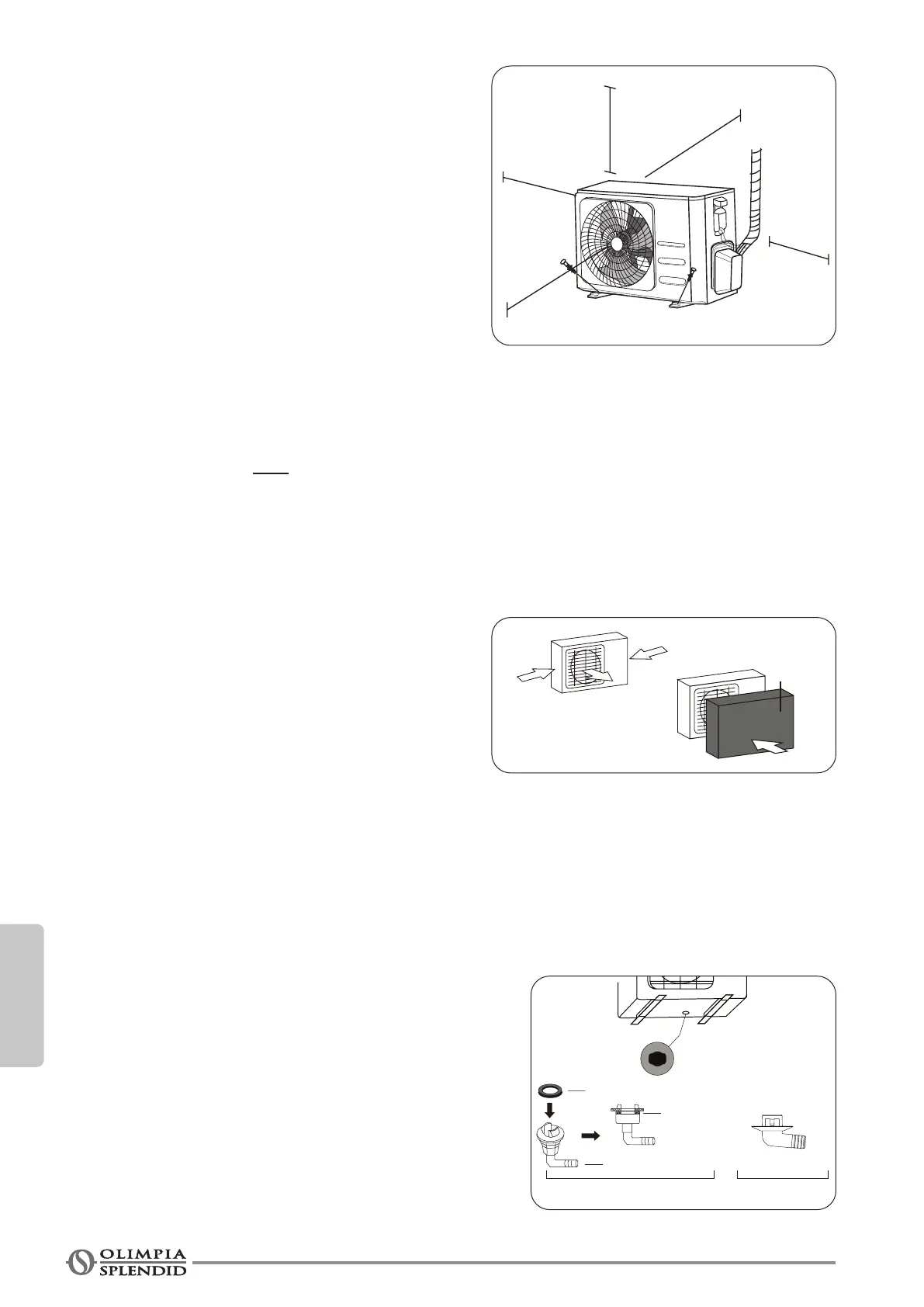

7.3 - INSTALLATIE BUITENUNIT
Installeer het toestel volgens de plaatselijke verorde-
ningen en voorschriften, die van regio tot regio licht
kunnen verschillen.
7.3.1 - Stap 1: Installatieplaats kiezen
Voordat u de buitenunit installeert, moet u een geschikte
plaats kiezen. Hieronder volgen normen die u zullen
helpen bij het kiezen van een geschikte plaats voor
het toestel.
Correcte installatielocaties voldoen aan de volgende
normen:
• Neem de afstanden in acht die aangeduid worden
op de afbeelding.
• Goede circulatie van de lucht en ventilatie.
• Stabiel en genivelleerd steunvlak.
• Het geluid van de unit mag anderen niet storen.
• Bevestigingsmuur in staat om de unit te verdragen.
• Als sneeuw voorspeld wordt, tref dan passende maatregelen om de ophoping van ijs en beschadigingen
van de unit te voorkomen.
Installeer de eenheid NIET op de volgende plaatsen:
• Vlakbij een obstakel dat de intrede en de uitlaat van de lucht kan belemmeren.
• Dichtbij een openbare straat, drukke gebieden, of waar lawaai van de eenheid anderen zal storen •
In de buurt van dieren of planten die schade kunnen ondervinden van het uitstoten van hete lucht Dichtbij
een bron van brandbaar gas
• Op een plaats die blootgesteld is aan grote hoeveelheden stof
• Op een plaats die blootgesteld is aan een buitensporige hoeveelheid zoute lucht
7.3.2 - Speciale overwegingen voor extreem weer
Als het toestel wordt blootgesteld aan hevige wind:
Installeer het toestel zodanig dat de ventilator van de
luchtuitlaat in een hoek van 90° staat ten opzichte van
de windrichting. Bouw indien nodig een barrière voor
de eenheid om deze te beschermen tegen extreem
harde wind.
Als het toestel vaak wordt blootgesteld aan hevige regen of sneeuw:
Bouw een afdak boven het toestel om het te beschermen tegen regen of sneeuw. Zorg ervoor dat de lucht-
stroom rond het toestel niet wordt belemmerd.
Als het toestel vaak wordt blootgesteld aan zoute lucht (zee):
Gebruik een buitenunit die speciaal is ontworpen om bestand te zijn tegen corrosie.
7.3.3 - Stap 2: Installeer afvoerkanaal (Alleen warmtepompunit)
Voordat u de buitenunit op zijn plaats schroeft, moet u de aftapvoeg aan de onderkant van de unit aanbrengen.
Merk op dat er twee verschillende soorten aftapvoegen zijn, afhankelijk van het type buitenunit.
Als de aftapverbinding is voorzien van een rubberen
afdichting (zie Fig. A ), doe het volgende:
1. Breng de pakking in positie op de afvoerkoppeling.
2. Plaats de koppeling op het gat dat op de basis van de
buitenunit aanwezig is.
3. Draai de koppeling 80° tot de klik gehoord wordt en
breng hem in positie ertegenover.
4. Sluit een (niet geleverde) afvoerbuis aan op de koppeling
en richt die op een afvoerputje.
>>>>>






Installatie buitenunit
Installatie-instructies - Buitenunit
Installatie buitenunit
60cm (24in) boven
30cm (12in)
links
200cm (79in)
vooraan
60cm (24in) aan
de rechterkant
30cm (12in) van
achterwand
Stap 1: Installatieplaats kiezen
Als het toestel wordt blootgesteld aan hevige wind:
Als het toestel vaak wordt blootgesteld aan
hevige regen of sneeuw:
Als het toestel vaak wordt blootgesteld aan
zoute lucht (zee):
Correcte installatielocaties voldoen aan de volgen-
de normen:
Installeer het toestel volgens de plaatselijke veror-
deningen en voorschriften, die van regio tot regio licht
kunnen verschillen.
Voordat u de buitenunit installeert, moet u een geschik-
te plaats kiezen. Hieronder volgen normen die u zullen
helpen bij het kiezen van een geschikte plaats voor het
toestel.
Voldoet aan alle ruimtelijke eisen die zijn vermeld in
Installatie Ruimte Eisen hierboven.
Dichtbij een obstakel dat de luchtinlaten en -uitlaten
kan blokkeren
Dichtbij een openbare straat, drukke gebieden, of
waar lawaai van de eenheid anderen zal storen
In de buurt van dieren of planten die schade kunnen
ondervinden van het uitstoten van hete lucht
Dichtbij een bron van brandbaar gas
Op een plaats die blootgesteld is aan grote hoev-
eelheden stof
Op een plaats die blootgesteld is aan een buiten-
sporige hoeveelheid zoute lucht
Installeer het toestel zodanig dat de ventilator van de
luchtuitlaat in een hoek van 90° staat ten opzichte van
de windrichting. Bouw indien nodig een barrière voor
de eenheid om deze te beschermen tegen extreem
harde wind.
Zie onderstaande cijfers.
Bouw een afdak boven het toestel om het te bescher-
men tegen regen of sneeuw. Zorg ervoor dat de
luchtstroom rond het toestel niet wordt belemmerd.
Gebruik een buitenunit die speciaal is ontworpen om
bestand te zijn tegen corrosie.
Stevig en solide - de plaats kan het toestel dragen
en zal niet trillen
Neem bij verwachte sneeuwval de nodige maatre-
gelen om ijsafzetting en schade aan de batterij te
voorkomen.
Beschermd tegen langdurige perioden van direct
zonlicht of regen
Goede luchtcirculatie en ventilatie
Het geluid van het toestel zal anderen niet storen
Installeer de eenheid NIET op de volgende plaatsen:
◄ Bladzijde 21►
SPECIALE OVERWEGINGEN VOOR
EXTREEM WEER
Sterke wind
Windscherm
Sterke wind
Sterke
wind
A
B
D
W
H
W
H
(A) (B)
AFMETINGEN MONTAGE EENHEID
Split type buitenunit
IN KOUDE KLIMATEN
Installatie buitenunit
1. Breng de rubberen afdichting aan op het uiteinde van de
afvoerkoppeling dat op de buitenunit zal worden aang-
esloten.
2. Steek de aftapplug in het gat in de bodemplaat van het
toestel.
3. Draai de afvoerkoppeling 90° totdat deze vastklikt in de
richting van de voorkant van het toestel.
4. Sluit een verlengstuk voor de afvoerslang (niet meege-
leverd) aan op de aftapplug om water uit het toestel te
leiden tijdens de verwarmingsmodus.
1. Steek de aftapplug in het gat in de bodemplaat van het
toestel. De afvoer zal vastklikken.
2. Sluit een verlengstuk voor de afvoerslang (niet meege-
leverd) aan op de aftapplug om water uit het toestel te
leiden tijdens de verwarmingsmodus.
Stap 2: Installeer afvoerkanaal Stap 3: Anker buitenunit
Als de aftapverbinding is voorzien van een rubberen
afdichting (zie Fig. A ), doe het volgende:
Als de aftapplug niet is voorzien van een rubberen
afdichting (zie Fig. B ), doe dan het volgende:
(Alleen warmtepompunit)
Zorg er in koude klimaten voor dat de afvoerslang zo
verticaal mogelijk staat om een snelle waterafvoer te
verzekeren. Als het water te langzaam wegloopt, kan
het in de slang bevriezen en het toestel overspoelen.
De buitenunit kan met een bout (M10) aan de grond
of aan een muurbeugel worden verankerd. Bereid de
installatiebasis van het toestel voor aan de hand van
de onderstaande afmetingen.
Hieronder volgt een lijst van verschillende maten
buitenunits en de afstand tussen hun montagevoeten.
Bereid de installatiebasis van het toestel voor aan de
hand van de onderstaande afmetingen.
Voordat u de buitenunit op zijn plaats schroeft, moet u de
aftapvoeg aan de onderkant van de unit aanbrengen. Merk
op dat er twee verschillende soorten aftapvoegen zijn,
afhankelijk van het type buitenunit.
◄ Bladzijde 22 ►
Zegel
Zegel
Afvoerkanaal
Gat in bodemplaat van
buitenunit
Typen buitenunits en specificaties v






