Misure di
sicurezza
Fase 2: Installare il giunto di scarico (solo unità
pompa di calore)
Prima di bullonare l'unità esterna in posizione, è
necessario installare il giunto di scarico nella parte
inferiore dell'unità. Si noti che ci sono due diversi tipi di
giunti di scarico a seconda del tipo di unità esterna.
Se il giunto di scarico viene fornito con una
guarnizione in gomma (vedi Fig. A), eettuare le
seguenti operazioni:
1. Montare il sigillo di gomma all'estremità del giunto di
scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità.
3. Ruotare il giunto di scarico di 90 gradi no a quando
non fa clic nel punto di fronte alla parte anteriore
dell'unità.
4. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Se il giunto di scarico non viene fornito con una
guarnizione in gomma (vedi Fig. B), eettuare le
seguenti operazioni:
1. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità. Il giunto di scarico farà clic al
punto.
2. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Foro su unità esterna
Guarnizione
Guarnizione
Raccordo di scarico
(A) In)
(B)
IN CLIMI FREDDI
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e inondare l'unità.
Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una
staa montata a parete con bullone (M10). Preparare la
base di installazione dell'unità in base alle dimensioni
riportate di seguito.
DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni
di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base
alle dimensioni riportate di seguito.
Tipi e speciche delle unità esterne
A
B
W
H
W
H
Unità esterna tipologia split
Pagina 22
Installazione unità
esterna
TOGLIERE IMMAGINE IMMAGINE CON DOPPIA VENTOLA
Misure di
sicurezza
Fase 2: Installare il giunto di scarico (solo unità
pompa di calore)
Prima di bullonare l'unità esterna in posizione, è
necessario installare il giunto di scarico nella parte
inferiore dell'unità. Si noti che ci sono due diversi tipi di
giunti di scarico a seconda del tipo di unità esterna.
Se il giunto di scarico viene fornito con una
guarnizione in gomma (vedi Fig. A), eettuare le
seguenti operazioni:
1. Montare il sigillo di gomma all'estremità del giunto di
scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità.
3. Ruotare il giunto di scarico di 90 gradi no a quando
non fa clic nel punto di fronte alla parte anteriore
dell'unità.
4. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Se il giunto di scarico non viene fornito con una
guarnizione in gomma (vedi Fig. B), eettuare le
seguenti operazioni:
1. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità. Il giunto di scarico farà clic al
punto.
2. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Foro su unità esterna
Guarnizione
Guarnizione
Raccordo di scarico
(A) In)
(B)
IN CLIMI FREDDI
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e inondare l'unità.
Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una
staa montata a parete con bullone (M10). Preparare la
base di installazione dell'unità in base alle dimensioni
riportate di seguito.
DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni
di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base
alle dimensioni riportate di seguito.
Tipi e speciche delle unità esterne
A
B
W
H
W
H
Unità esterna tipologia split
Pagina 22
Installazione unità
esterna
TOGLIERE IMMAGINE IMMAGINE CON DOPPIA VENTOLA
IT - 17
ITALIANO

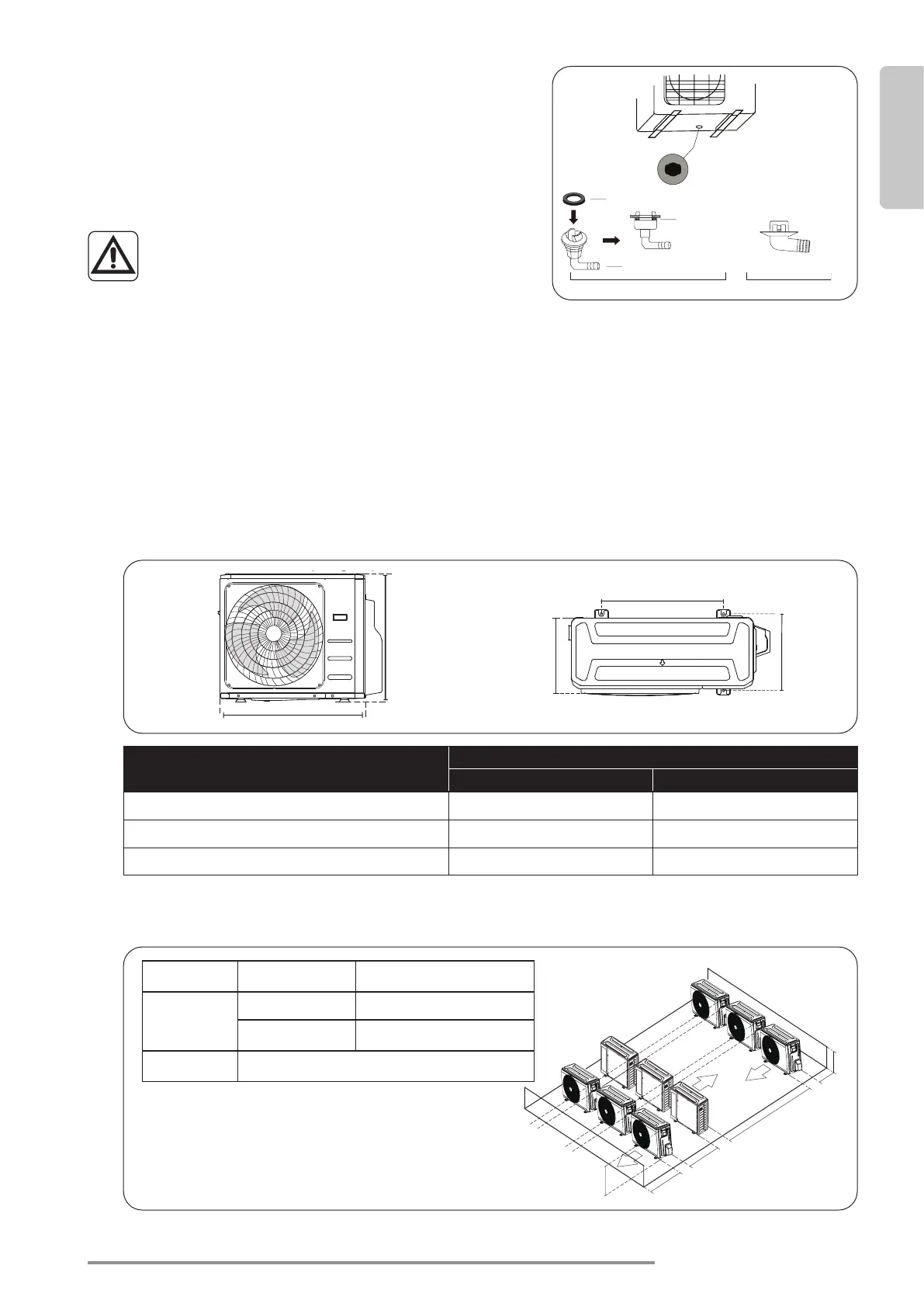

Se il raccordo di scarico non viene fornito con una guarnizio-
ne in gomma (vedi Fig. B), effettuare le seguenti operazioni:
1. Inserire il raccordo sul foro presente sulla base dell'unità
esterna.
2. Ruotare il raccordo di 80° no a sentire il click e posi-
zionarlo di fronte.
3. Collegare al raccordo un tubo di scarico (non fornito)
e direzionarlo in un pozzetto.
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e danneggiare
l'unità.
7.3.4 - Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una staffa montata a parete con viti da M10. Preparare la
base di installazione dell'unità in base alle dimensioni riportate di seguito.
7.4 - DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base alle dimensioni riportate di seguito.
Dimensioni dell’unità esterna
W × H × D (mm)
Dimensioni di montaggio (mm)
Distanza A Distanza B
Misure di
sicurezza
Fase 2: Installare il giunto di scarico (solo unità
pompa di calore)
Prima di bullonare l'unità esterna in posizione, è
necessario installare il giunto di scarico nella parte
inferiore dell'unità. Si noti che ci sono due diversi tipi di
giunti di scarico a seconda del tipo di unità esterna.
Se il giunto di scarico viene fornito con una
guarnizione in gomma (vedi Fig. A), eettuare le
seguenti operazioni:
1. Montare il sigillo di gomma all'estremità del giunto di
scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità.
3. Ruotare il giunto di scarico di 90 gradi no a quando
non fa clic nel punto di fronte alla parte anteriore
dell'unità.
4. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Se il giunto di scarico non viene fornito con una
guarnizione in gomma (vedi Fig. B), eettuare le
seguenti operazioni:
1. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità. Il giunto di scarico farà clic al
punto.
2. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Foro su unità esterna
Guarnizione
Guarnizione
Raccordo di scarico
(A) In)
(B)
IN CLIMI FREDDI
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e inondare l'unità.
Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una
staa montata a parete con bullone (M10). Preparare la
base di installazione dell'unità in base alle dimensioni
riportate di seguito.
DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni
di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base
alle dimensioni riportate di seguito.
Tipi e speciche delle unità esterne
A
B
W
H
W
H
Unità esterna tipologia split
Pagina 22
Installazione unità
esterna
TOGLIERE IMMAGINE IMMAGINE CON DOPPIA VENTOLA
Relazioni tra le quote H, A e L :
Misure di
sicurezza
(unità: mm/inch)
Dimensioni dell’unità esterna
W × H × D
Dimensioni di montaggio
Distanza A Distanza B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12.2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35,0"x26,5"x13,5") 663 (26,1) 354 (13,9)
Righe di installazione della serie
Le relazioni tra H, A e L sono le seguenti.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o più
1/2H < L ≤ H 30 cm / 11,8” o più
L > H Non può essere installato
H
A
300 cm / 118” o più
60 cm / 23,6”
o più
150 cm / 59”
o più
25 cm / 9,8”
o più
25 cm / 9,8”
o più
Indicazione sulla perforazione nella parete
È necessario praticare un foro nella parete per le
tubazioni del refrigerante e il cavo di segnale, che
collegheranno le unità interne ed esterne.
1. Determinare la posizione del foro del muro in
base alla posizione dell'unità esterna.
2. Usare un trappano da 65 mm (2,5") per
praticare un foro nella parete.
NOTA: Quando fora la parete, assicurarsi di
evitare li, impianti idraulici e altri componenti
sensibili.
3. Posizionare il paramano nel foro. Questo
protegge i bordi del foro e aiuterà a sigillare
quando si nisce il processo di installazione.
Quando si seleziona un'unità interna 24K
L'unità interna 24K può essere collegata solo con
un sistema A. Se ci sono due unità interne 24K,
possono essere collegate con sistemi A e B.
Dimensione del tubo connettivo di un sistema
A e B
(unità di misura: pollici)
Capacità dell’unità interna (Btu/
h)
Liquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Pagina 23
Installazione unità
esterna
TOGLIERE
togliere 7k
Misure di
sicurezza
(unità: mm/inch)
Dimensioni dell’unità esterna
W × H × D
Dimensioni di montaggio
Distanza A Distanza B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12.2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35,0"x26,5"x13,5") 663 (26,1) 354 (13,9)
Righe di installazione della serie
Le relazioni tra H, A e L sono le seguenti.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o più
1/2H < L ≤ H 30 cm / 11,8” o più
L > H Non può essere installato
H
A
300 cm / 118” o più
60 cm / 23,6”
o più
150 cm / 59”
o più
25 cm / 9,8”
o più
25 cm / 9,8”
o più
Indicazione sulla perforazione nella parete
È necessario praticare un foro nella parete per le
tubazioni del refrigerante e il cavo di segnale, che
collegheranno le unità interne ed esterne.
1. Determinare la posizione del foro del muro in
base alla posizione dell'unità esterna.
2. Usare un trappano da 65 mm (2,5") per
praticare un foro nella parete.
NOTA: Quando fora la parete, assicurarsi di
evitare li, impianti idraulici e altri componenti
sensibili.
3. Posizionare il paramano nel foro. Questo
protegge i bordi del foro e aiuterà a sigillare
quando si nisce il processo di installazione.
Quando si seleziona un'unità interna 24K
L'unità interna 24K può essere collegata solo con
un sistema A. Se ci sono due unità interne 24K,
possono essere collegate con sistemi A e B.
Dimensione del tubo connettivo di un sistema
A e B
(unità di misura: pollici)
Capacità dell’unità interna (Btu/
h)
Liquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Pagina 23
Installazione unità
esterna
TOGLIERE
togliere 7k
To Next Page
Loading...
