Misure di
sicurezza
(unità: mm/inch)
Dimensioni dell’unità esterna
W × H × D
Dimensioni di montaggio
Distanza A Distanza B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12.2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35,0"x26,5"x13,5") 663 (26,1) 354 (13,9)
Righe di installazione della serie
Le relazioni tra H, A e L sono le seguenti.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o più
1/2H < L ≤ H 30 cm / 11,8” o più
L > H Non può essere installato
H
A
300 cm / 118” o più
60 cm / 23,6”
o più
150 cm / 59”
o più
25 cm / 9,8”
o più
25 cm / 9,8”
o più
Indicazione sulla perforazione nella parete
È necessario praticare un foro nella parete per le
tubazioni del refrigerante e il cavo di segnale, che
collegheranno le unità interne ed esterne.
1. Determinare la posizione del foro del muro in
base alla posizione dell'unità esterna.
2. Usare un trappano da 65 mm (2,5") per
praticare un foro nella parete.
NOTA: Quando fora la parete, assicurarsi di
evitare li, impianti idraulici e altri componenti
sensibili.
3. Posizionare il paramano nel foro. Questo
protegge i bordi del foro e aiuterà a sigillare
quando si nisce il processo di installazione.
Quando si seleziona un'unità interna 24K
L'unità interna 24K può essere collegata solo con
un sistema A. Se ci sono due unità interne 24K,
possono essere collegate con sistemi A e B.
Dimensione del tubo connettivo di un sistema
A e B
(unità di misura: pollici)
Capacità dell’unità interna (Btu/
h)
Liquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Pagina 23
Installazione unità
esterna
TOGLIERE
togliere 7k
b
a
FRANÇAIS
FR - 18
7.5 - NOTES SUR LE TROU DE FORAGE DANS LE MUR
Pratiquer un trou dans le mur pour que les tuyaux de réfrigérant et le câble de signal
puissent passer entre les unités intérieure et extérieure.
1. Déterminez la position du trou dans le mur en fonction de la position de l'unité
extérieure.
2. Pratiquer un trou d'au moins 65 mm dans le mur.
Lors de percer le trou sur le mur, assurez-vous d’éviter les ls, la plom-
berie et les autres composants sensibles.
3. Protégez les bords du trou pour sauvegarder les tuyaux et les câbles.
Capacité de l’unité
intérieure (Btu/h)
Liquide (pouce)) Gaz (pouce))
9K/12K 1/4 3/8
12K 1/4 1/2
7.6 - RACCORDEMENT DE LA TUYAUTERIE DE RÉFRIGÉRANT
Lors du raccordement de la tuyauterie de réfrigérant, ne pas laisser aucune substance ni aucun gaz autre
que le réfrigérant spécié pénétrer dans l’unité. La présence d’autres gaz ou substances réduira la capacité
de l’unité et peut entraîner une pression anormalement élevée dans le cycle de réfrigération. Cela peut pro-
voquer l’explosion et la blessure.
• Le tuyau de branchement doit être installé horizontalement. Un angle de plus de 10° peut
provoquer un dysfonctionnement.
• NE PAS installer le tuyau de raccordement avant l’installation des unités intérieures et
extérieures.
• Isolez la tuyauterie de gaz et de liquide pour éviter les fuites d’eau.

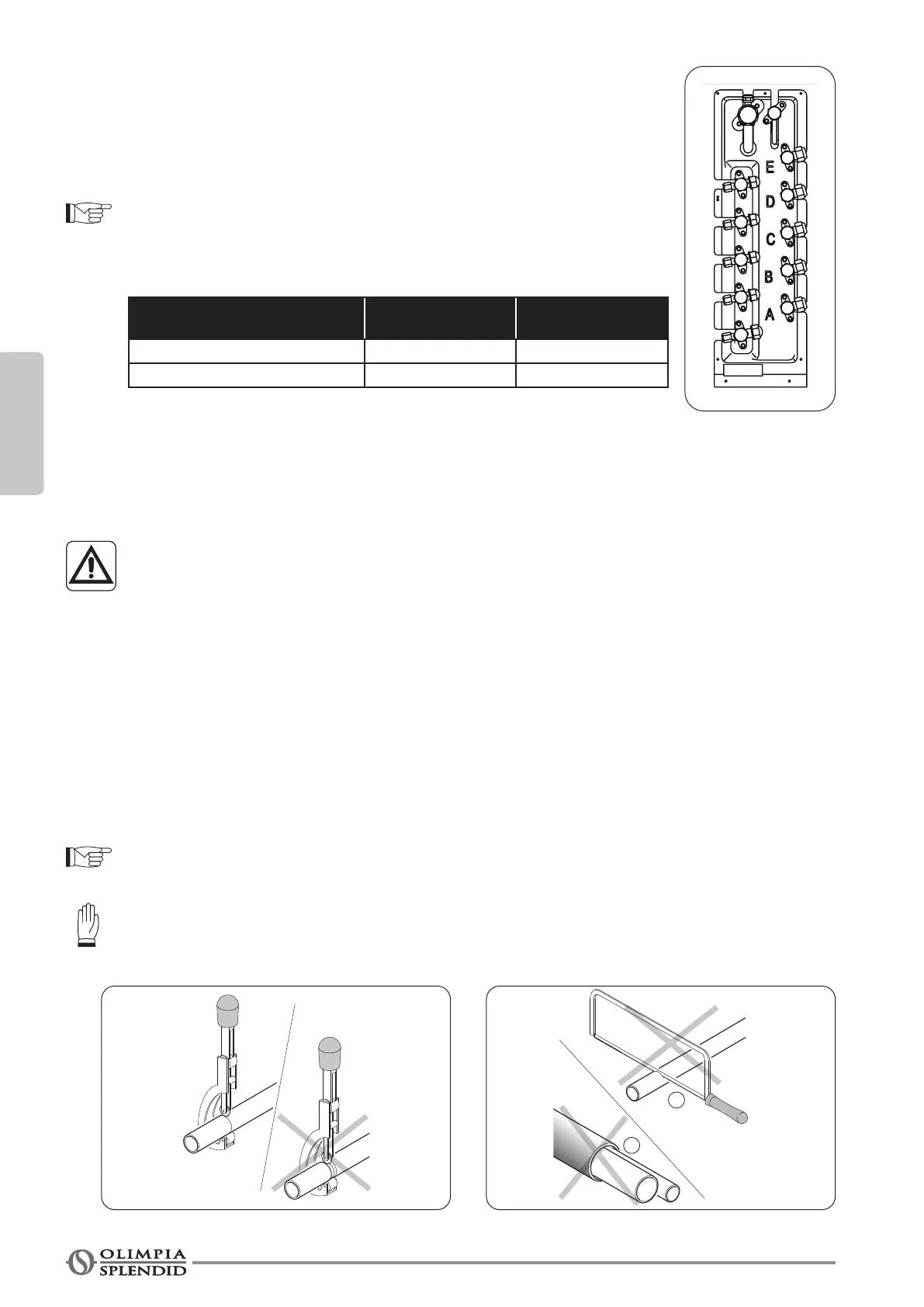

7.6.1 - Étape 1 : Coupez les tuyaux
Lors de la préparation des tuyaux de réfrigérant, prendre extra soin à les couper et les évaser correctement.
Cela garantira un fonctionnement efcace et minimisera le besoin de maintenance future.
1. Mesurez la distance entre les unités intérieures et extérieures.
2. Coupez les sections de tuyau d'environ 3 à 4 cm sur la longueur.
Utilisez un coupe-tube à molette uniquement pour couper les tuyaux en les serrant en pe-
tites longueurs an de ne pas les écraser.
NE JAMAIS UTILISER UNE SCIE NORMALE, les copeaux pourraient entrer dans le tuyau
et par la suite entrer en circulation dans l’installation, endommageant sérieusement les
composants.
