9.1 - SCHÉMA D'INSTALLATION
Effectuez le contrôle de sécurité électrique après avoir terminé l’installation.
Couvrez les domaines suivants:
1. Résistance isolée La résistance isolée doit être supérieure à 2MΩ.
2. Travaux de mise à la terre
Après avoir terminé les travaux de mise à la terre, mesurez la résistance de mise à la terre par détection
visuelle et à l’aide du testeur de résistance de mise à la terre. Assurez-vous que la résistance de mise à
la terre est inférieure à 4Ω.
3. Vérication de l’étanchéité électrique (effectuée pendant le test lorsque l’unité est en fonctionnement)
Lors du fonctionnement de test (mise en service) après l’installation terminée, on utilise l’électrosonde
et le multimètre pour effectuer une vérication des fuites électriques. Éteignez immédiatement l’unité en
cas de fuite. Essayez d’évaluer les solutions de rechange jusqu’à ce que l’unité fonctionne correctement.
Vérication des fuite de gaz
1. Méthode de l’eau savonneuse:
Utilisez une solution d’eau savonneuse ou un
détergent liquide neutre sur le raccord de l’unité
intérieure ou les raccords de l’unité extérieure
avec une brosse douce pour vérier l’étanchéité
des points de raccordement de la tuyauterie.
Si des bulles émergent, il y a des fuites des
tuyaux.
2. Détecteur de fuites
Utilisez le détecteur de fuites pour examiner
des fuites.

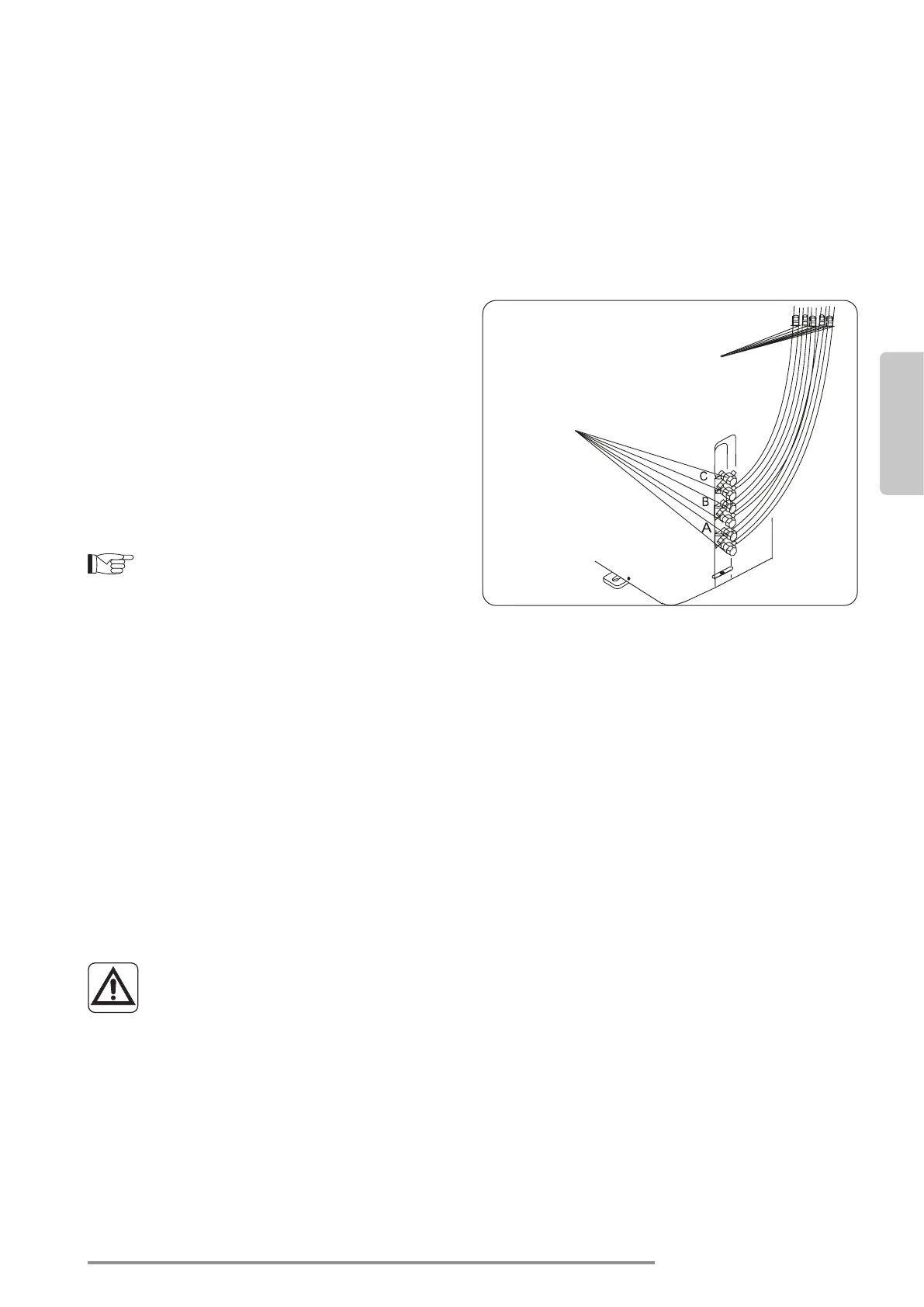

L’illustration est donnée à titre d’exemple
uniquement. L’ordre réel de A, B et C sur
la machine peut être légèrement différent
de l’unité que vous avez achetée, mais la
forme générale restera la même.
A, B sont des points pour le type DUAL. A, B et C sont des points pour le type TRIAL.
9.2 - MISE EN SERVICE
Une mise en service doit être effectuée après l’installation complète de l’ensemble du système. Conrmez les
points suivants avant d’effectuer l’essai :
a) Les unités intérieures et extérieures sont correctement installées.
b) La tuyauterie et le câblage sont correctement connectés.
c) Sans obstacles à l’entrée et à la sortie de l’unité qui pourraient provoquer une mauvaise performance ou un
dysfonctionnement du produit. Il n’y pas de fuite dans le système de réfrigération.
e) Le système de drainage est sans blocage et se déverse dans un endroit sûr.
f) L’isolation thermique est correctement installée.
g) Les ls de mise à la terre sont correctement connectés.
h) La longueur de la tuyauterie et la capacité de stockage du réfrigérant supplémentaire ont été enregistrées.
i) La tension d’alimentation correspond à la tension correcte pour le climatiseur.
Le fait de ne pas effectuer l’essai peut entraîner des dommages à l’unité, des dommages ma-
tériels ou des blessures corporelles.
1. Ouvrez les vannes d’arrêt de liquide et de gaz.
2. Allumez l’interrupteur d’alimentation principale et laissez l’unité se réchauffer.
3. Réglez le climatiseur en mode COOL.
4. Pour l’unité intérieure
a. Assurez-vous que la télécommande et ses boutons fonctionnent correctement.
b. Assurez-vous les persiennes fonctionnent correctement et peuvent être changés à l’aide de la télécom-
mande.
c. Vériez de nouveau si la température ambiante est correctement enregistrée.
d. Assurez-vous que les indicateurs de la télécommande et du panneau d’afchage de l’unité intérieure
fonctionnent correctement.
Point de contrôle de
l’unité intérieure
Point de contrôle de
l’unité extérieure
