ARYAL S2 E DUAL / TRIAL
L N
MC MC
(L1) (L2)
DEUTSCH
DE - 13

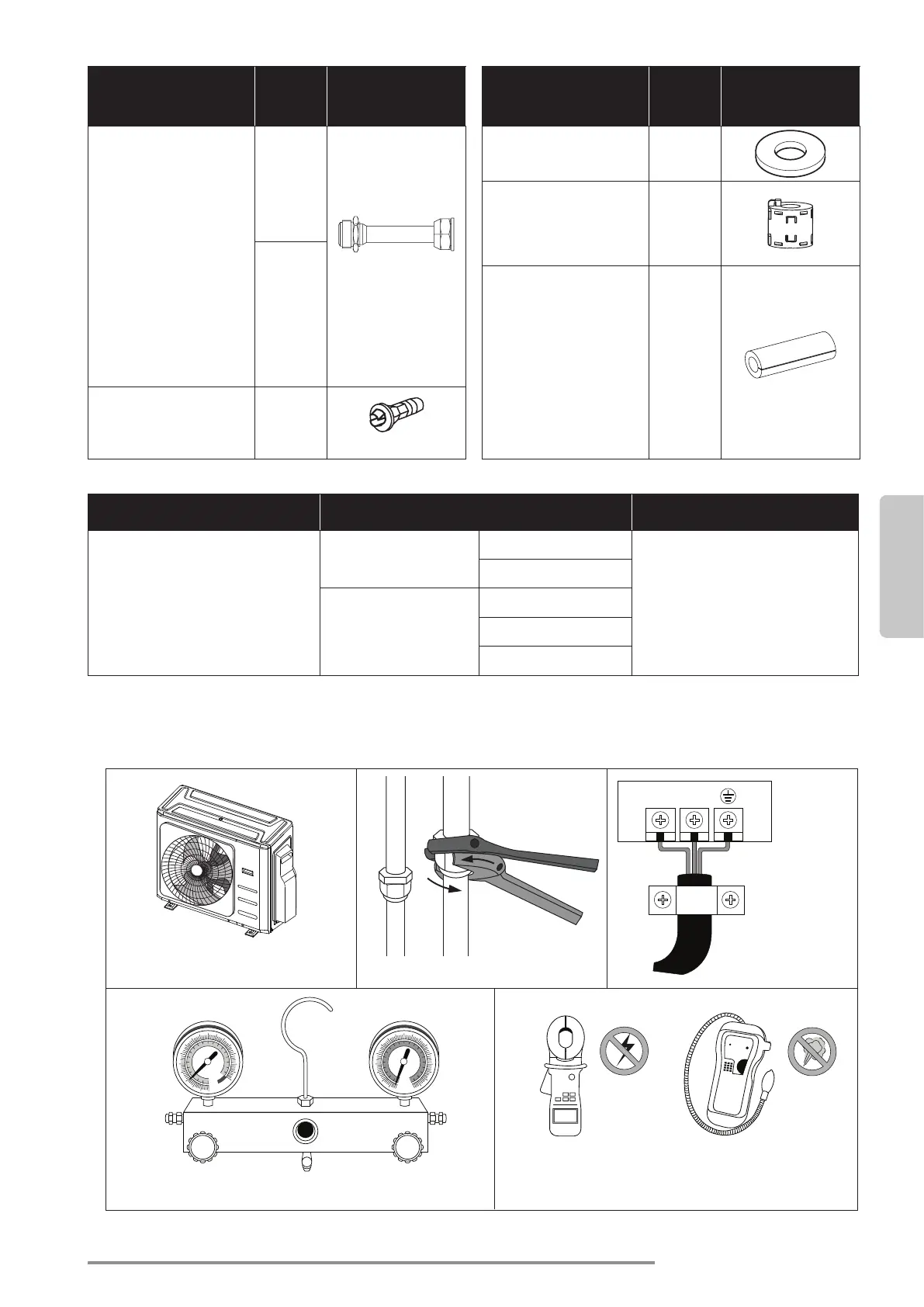

Bezeichnung des
Zubehörs
Menge
(St.)
Form
Übergangsanschluss
(Mit dem Innengerät oder
Außengerät verpackt, je
nach Modell) HINWEIS: Die
Abmessungen des Rohrs
können von einem Gerät zum
anderen verschieden sein.
Um die unterschiedlichen
Abmessungsanforderungen
des Rohrs zu befriedigen,
erfordern die Verbindungen
des Rohrs manchmal einen
auf dem Außengerät instal-
lierten Anschluss.
Optiona-
les
Teil
(1 Stück
pro
Innenge-
rät)
Optiona-
les
Teil
(1-5 St.
pro Au-
ßengerät,
je nach
Modell)
Ablassverbindung (einige
Modelle)
1
Bezeichnung des
Zubehörs
Menge
(St.)
Form
Dichtring (einige
Modelle)
1
Magnetring (auf dem Ver-
bindungskabel zwischen
Innen- und Außengerät nach
der Installation zu verknoten)
(einige Modelle)
Je nach
Modell un-
terschied-
lich
Gummischutz-
Ring des Kabels
(Kann die Klemme des Ka-
bels nicht an einem kleinen
Leite r befestigt werden, den
Gummischutzring des Ka-
bels (gemeinsam mit em Zu-
behör geliefert) verwenden,
um das Kabel zu umhüllen.
Anschließend in Stellung mit
der Kabelklemme befesti-
gen.) (einige Modelle)
1
• Das Außengerät installieren • Die Kühlleitungen anschließen
• Die Kabel verbinden
• Das Kühlsystem entleeren • Die Tests durchführen
ZUSATZAUSSTATTUNG
Bezeichnung Form Menge (St.)
Rohrverbindung
Flüssigkeitsseite
Ø6,35 (1/4 Zoll)
Separat zu bestellende Teile.
Ø9,52 (3/8 Zoll)
Gasseite
Ø9,52 (3/8 Zoll)
Ø12,7 (1/2 Zoll)
Ø16 (5/8 Zoll)
7 - INSTALLATION
7.1 - INSTALLATIONSABLAUF
