Olimpia splendid ARYAL S2 E - Dimensões de Montagem da Unidade; Notas Acerca da Perfuração Na Parede; Passo 3:Âncora da Unidade Exterior

ARYAL S2 E DUAL / TRIAL
946x810x410 673 403
805x554x330 511 317
890x673x342 663 354
Misure di
sicurezza
Fase 2: Installare il giunto di scarico (solo unità
pompa di calore)
Prima di bullonare l'unità esterna in posizione, è
necessario installare il giunto di scarico nella parte
inferiore dell'unità. Si noti che ci sono due diversi tipi di
giunti di scarico a seconda del tipo di unità esterna.
Se il giunto di scarico viene fornito con una
guarnizione in gomma (vedi Fig. A), e󰀨ettuare le
seguenti operazioni:
1. Montare il sigillo di gomma all'estremità del giunto di
scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità.
3. Ruotare il giunto di scarico di 90 gradi no a quando
non fa clic nel punto di fronte alla parte anteriore
dell'unità.
4. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Se il giunto di scarico non viene fornito con una
guarnizione in gomma (vedi Fig. B), e󰀨ettuare le
seguenti operazioni:
1. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità. Il giunto di scarico farà clic al
punto.
2. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Foro su unità esterna
Guarnizione
Guarnizione
Raccordo di scarico
(A) In)
(B)
IN CLIMI FREDDI
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e inondare l'unità.
Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una
sta󰀨a montata a parete con bullone (M10). Preparare la
base di installazione dell'unità in base alle dimensioni
riportate di seguito.
DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni
di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base
alle dimensioni riportate di seguito.
Tipi e speciche delle unità esterne
A
B
D
W
H
W
H
Unità esterna tipologia split
Pagina 22
Installazione unità
esterna
TOGLIERE IMMAGINE IMMAGINE CON DOPPIA VENTOLA
Misure di
sicurezza
Fase 2: Installare il giunto di scarico (solo unità
pompa di calore)
Prima di bullonare l'unità esterna in posizione, è
necessario installare il giunto di scarico nella parte
inferiore dell'unità. Si noti che ci sono due diversi tipi di
giunti di scarico a seconda del tipo di unità esterna.
Se il giunto di scarico viene fornito con una
guarnizione in gomma (vedi Fig. A), e󰀨ettuare le
seguenti operazioni:
1. Montare il sigillo di gomma all'estremità del giunto di
scarico che si collegherà all'unità esterna.
2. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità.
3. Ruotare il giunto di scarico di 90 gradi no a quando
non fa clic nel punto di fronte alla parte anteriore
dell'unità.
4. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Se il giunto di scarico non viene fornito con una
guarnizione in gomma (vedi Fig. B), e󰀨ettuare le
seguenti operazioni:
1. Inserire il giunto di scarico nel foro nella casseruola
di base dell'unità. Il giunto di scarico farà clic al
punto.
2. Collegare un'estensione del tubo di scarico (non
incluso) al giunto di scarico per reindirizzare l'acqua
dall'unità durante la modalità di riscaldamento.
Foro su unità esterna
Guarnizione
Guarnizione
Raccordo di scarico
(A) In)
(B)
IN CLIMI FREDDI
Nei climi freddi, assicurarsi che il tubo di scarico
sia il più verticale possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua si scarica troppo
lentamente, può congelare nel tubo e inondare l'unità.
Fase 3: Ancoraggio unità esterna
L'unità esterna può essere ancorata al suolo o a una
sta󰀨a montata a parete con bullone (M10). Preparare la
base di installazione dell'unità in base alle dimensioni
riportate di seguito.
DIMENSIONI DI MONTAGGIO UNITÀ
Di seguito è riportato un elenco di diverse dimensioni
di unità esterne e la distanza tra i piedi di montaggio.
Preparare la base di installazione dell'unità in base
alle dimensioni riportate di seguito.
Tipi e speciche delle unità esterne
A
B
D
W
H
W
H
Unità esterna tipologia split
Pagina 22
Installazione unità
esterna
TOGLIERE IMMAGINE IMMAGINE CON DOPPIA VENTOLA
PT - 17
PORTOGUÊS
Se a junta de drenagem não tiver selo de borracha (ver
Fig. B), faça o seguinte:
1. Insira o conector no orifício na base da unidade externa.
2. Gire o encaixe em 80° até ouvir o clique e posicione-o
na frente.
3. Conecte um tubo de drenagem (não fornecido) ao
encaixe e direcione-o para um poço.
Em climas frios, certique-se de que o tubo de
drenagem esteja o mais vertical possível para
garantir uma rápida drenagem da água. Se a água
drenar muito lentamente, pode congelar no tubo
e danicar a unidade.
7.3.4 - Passo 3:Âncora da unidade exterior
A unidade exterior pode ser xada ao solo ou a um suporte de parede com parafuso (M10). Prepare a base
de instalação da unidade de acordo com as dimensões abaixo.
7.4 - DIMENSÕES DE MONTAGEM DA UNIDADE
A seguir, é apresentada uma lista de diferentes tamanhos de unidades exteriores e a distância entre os pés
de montagem. Prepare a base de instalação da unidade de acordo com as dimensões abaixo.
As relações entre H, A e L :
Dimensões da Unidade Exterior
W × H × D (mm)
Dimensões de montagem (mm)
Distância A Distância B
Instalação da
Unidade Exterior
Passo 2: Instalação da junta de drenagem
(Apenas unidade de bomba de calor)
Antes de colocar a unidade no local, deve instalar
a junta de drenagem na parte inferior da unidade.
Tenha em atenção que há dois tipos diferentes
de junta de drenagem de acordo como o tipo da
unidade exterior.
Se a junta de drenagem vier com uma vedação
de borracha (veja Fig. A), faça o seguinte:
1. Coloque a vedação de borracha na extremidade
da junta de drenagem que irá conectar-se à
unidade externa.
2. Insira a junta de drenagem no orifício da base
do aparelho.
3. Rode a junta de drenagem em 90° até que ela
encaixe no lugar, de frente para a frente do
aparelho.
4. Conecte uma extensão de mangueira de
drenagem (não incluída) à junta de drenagem
para redirecionar a água do aparelho durante o
modo de aquecimento.
Se a junta de drenagem não tiver selo de
borracha (ver Fig. B), faça o seguinte:
1. Insira a junta de drenagem no orifício da base
do aparelho. A junta irá fazer clique no lugar.
2. Conecte uma extensão de mangueira de
drenagem (não incluída) à junta de drenagem
para redirecionar a água do aparelho durante o
modo de aquecimento.
(A) (B)
Orifício de base da
unidade externa
Vedação
Vedação
Junta de drenagem
EM CLIMAS FRIOS
Em climas frios, certique-se de que a
mangueira de drenagem está o mais possível na
vertical para garantir uma boa drenagem. Se a
água drenar muito lentamente, pode congelar na
mangueira e inundar a unidade.
Passo 3:Âncora da unidade exterior
A unidade exterior pode ser fixada ao solo ou
a um suporte de parede com parafuso (M10).
Prepare a base de instalação da unidade de
acordo com as dimensões abaixo.
DIMENSÕES DE MONTAGEM DA UNIDADE
A seguir, é apresentada uma lista de diferentes
tamanhos de unidades exteriores e a distância
entre os pés de montagem. Prepare a base
de instalação da unidade de acordo com as
dimensões abaixo.
Tipos e Especificações de Unidades Exteriores
Unidade Externa Tipo Split
A
B
D
W
H
W
H
Página 22
7.5 - NOTAS ACERCA DA PERFURAÇÃO NA PAREDE
Instalação da
Unidade Exterior
(unidade: mm/polegada)
Dimensões da Unidade
Exterior
W x H x D
Dimensões de montagem
Distância A Distância B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (3,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890x673x342 (35,0x 26,5x13,5) 663(26,1) 354(13,9)
Linhas de instalação em série
As relações entre H, A e L são as seguintes.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8 ”ou mais
1/2H < L ≤ H 30 cm / 11,8 ”ou mais
L > H Não pode ser instalado
L
H
A
25 cm / 9,8
”ou mais
25 cm / 9,8
”ou mais
150 cm / 59
”ou mais
60 cm / 23,6
”ou mais
300 cm / 118 ”ou mais

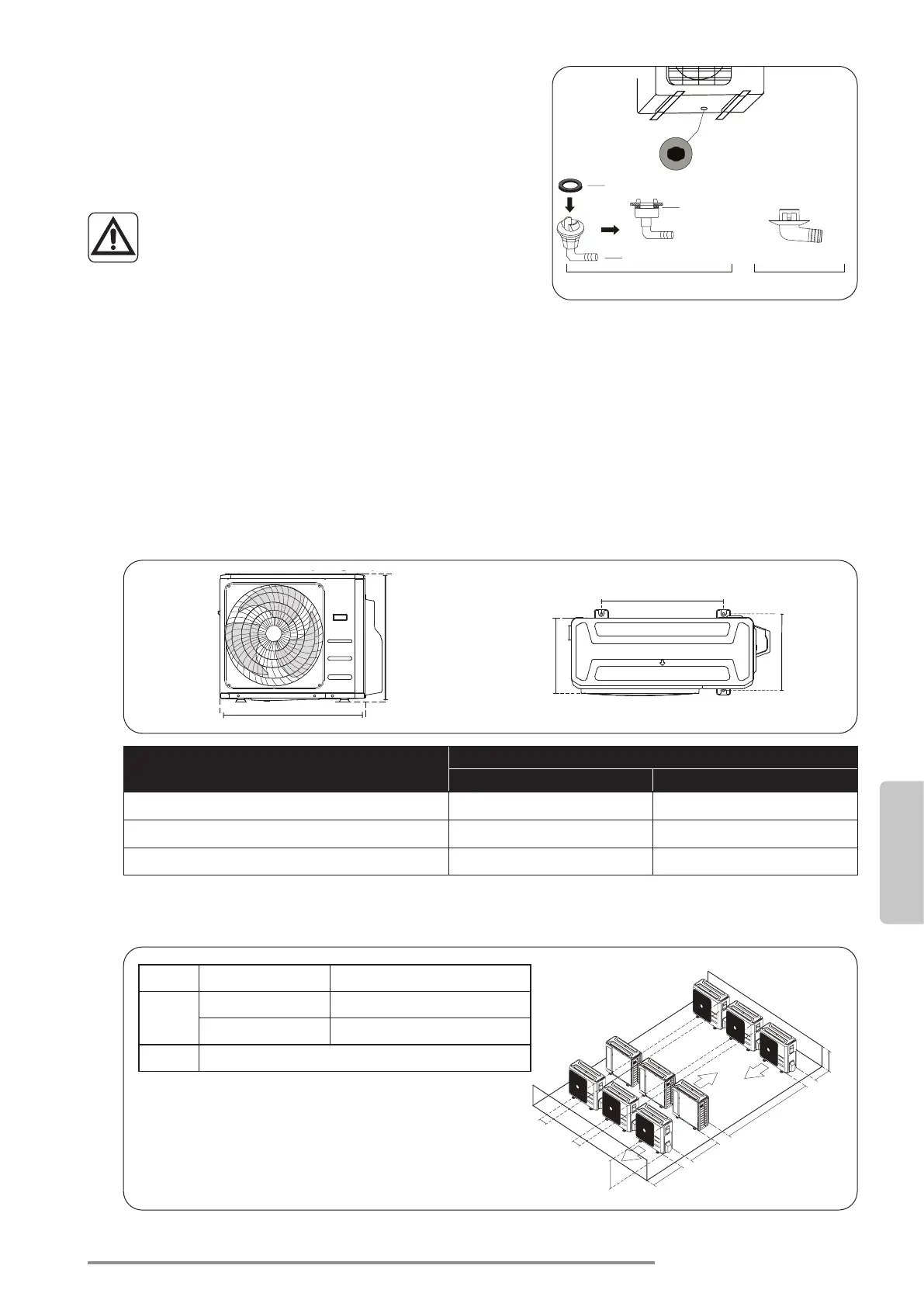

Notas acerca da perfuração na parede
Deverá fazer um furo na parede para a tubagem
de refrigerante e o cabo de sinal que irá conectar
as unidades interna e externa.
1. Determine a localização do furo da parede
com base na localização da unidade externa.
2. Utilizando uma broca de núcleo de 65 mm
(2,5 ”), faça um furo na parede.
NOTA: Ao perfurar o furo na parede,
certique-se que evita os, fugas e outros
componentes sensíveis.
3. Coloque a devida bucha no furo da parede.
Este protege as margens do furo e ajudará
a tapá-lo quando se terminar o processo de
instalação.
Se selecionar uma unidade interior
de 24K
A unidade interior de 24K só pode ser ligada a um
sistema A. Se existirem duas unidades interiores
de 24K, podem ser ligadas a sistemas A e B.
Tamanho do tubo de conexão de um sistema A
e B
(unidade: polegadas)
Capacidade da unidade
interior
(Btu/h)
Líquido Gás
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Página 23
Instalação da
Unidade Exterior
(unidade: mm/polegada)
Dimensões da Unidade
Exterior
W x H x D
Dimensões de montagem
Distância A Distância B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (3,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890x673x342 (35,0x 26,5x13,5) 663(26,1) 354(13,9)
Linhas de instalação em série
As relações entre H, A e L são as seguintes.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8 ”ou mais
1/2H < L ≤ H 30 cm / 11,8 ”ou mais
L > H Não pode ser instalado
L
H
A
25 cm / 9,8
”ou mais
25 cm / 9,8
”ou mais
150 cm / 59
”ou mais
60 cm / 23,6
”ou mais
300 cm / 118 ”ou mais
Notas acerca da perfuração na parede
Deverá fazer um furo na parede para a tubagem
de refrigerante e o cabo de sinal que irá conectar
as unidades interna e externa.
1. Determine a localização do furo da parede
com base na localização da unidade externa.
2. Utilizando uma broca de núcleo de 65 mm
(2,5 ”), faça um furo na parede.
NOTA: Ao perfurar o furo na parede,
certique-se que evita os, fugas e outros
componentes sensíveis.
3. Coloque a devida bucha no furo da parede.
Este protege as margens do furo e ajudará
a tapá-lo quando se terminar o processo de
instalação.
Se selecionar uma unidade interior
de 24K
A unidade interior de 24K só pode ser ligada a um
sistema A. Se existirem duas unidades interiores
de 24K, podem ser ligadas a sistemas A e B.
Tamanho do tubo de conexão de um sistema A
e B
(unidade: polegadas)
Capacidade da unidade
interior
(Btu/h)
Líquido Gás
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Página 23
