Olimpia splendid ARYAL S2 E - Esquema de Instalação; Execução de Teste

ARYAL S2 E DUAL / TRIAL
PT - 25
PORTOGUÊS
9.1 - ESQUEMA DE INSTALAÇÃO
Depois da instalação completa, é necessário realizar vericação de segurança elétrica.
Cubra as seguintes áreas:
1. Resistência de isolamento A resistência do isolamento tem de ser superior a 2MΩ.
2. Trabalho de ligação à terra
Após terminar o trabalho de ligação à terra, meça a resistência da terra através de deteção visual e de
um aparelho de teste de resistência à terra. Certique-se de que a resistência à terra é inferior a 4Ω.
3. Vericação de fuga elétrica (efetuada durante o teste de funcionamento)
Durante o teste, após terminar a instalação, o técnico pode utilizar uma sonda elétrica e um multímetro
para efetuar a vericação de fuga elétrica. Se ocorrer uma fuga, desligue imediatamente a unidade.
Localize e resolva a falha até a unidade funcionar corretamente.
Vericação de fuga de gás
1. Método de água com sabão:
Aplique água com sabão ou um detergente
líquido neutro nas ligações da unidade interior
ou da unidade exterior com uma escova macia
para vericar se existem fugas nos pontos de
ligação dos tubos. Se saírem bolhas, os tubos
têm uma fuga.
2. Detetor de fugas
Utilize o detetor de fugas para vericar se
existem fugas.

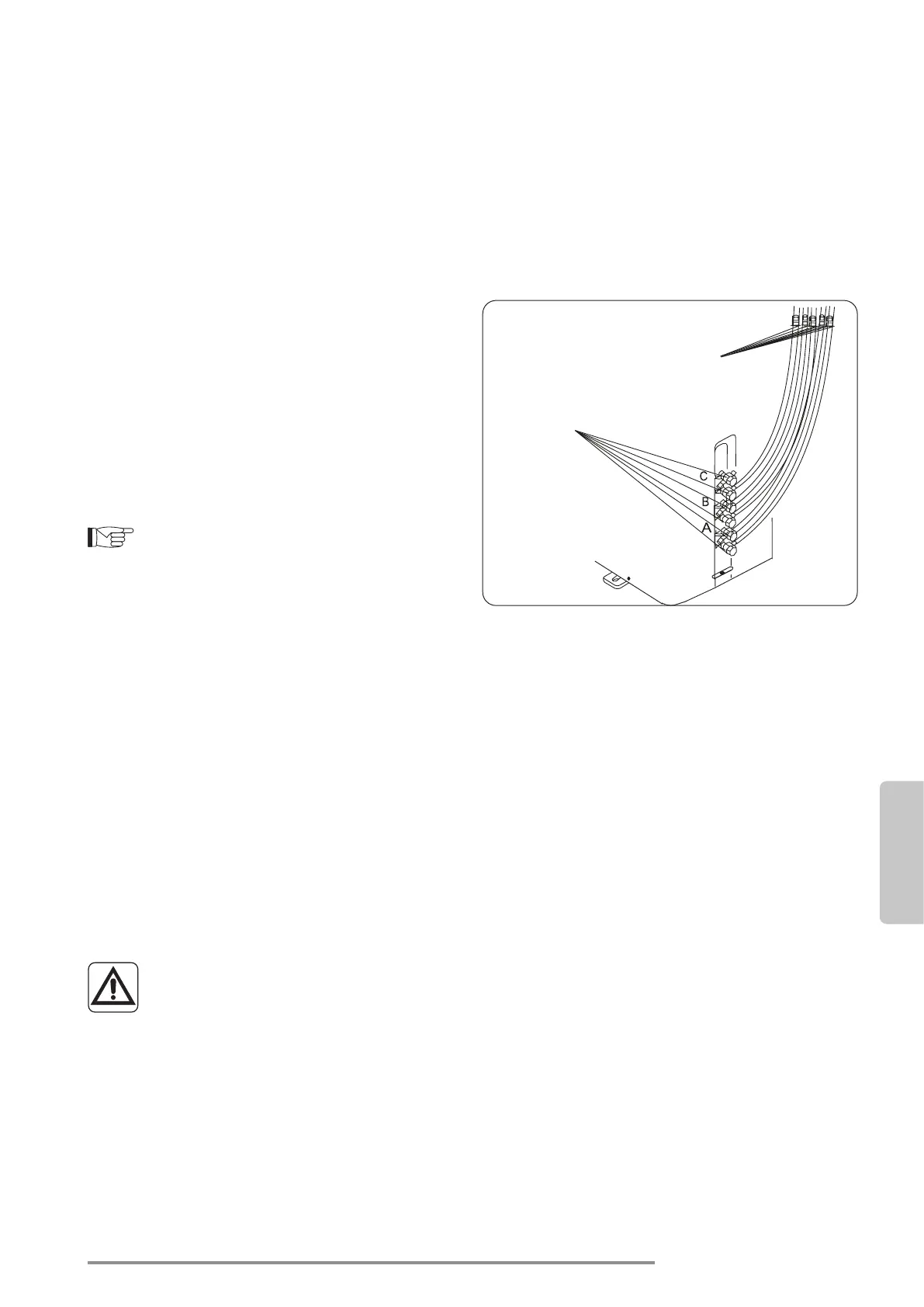

Esta gura é apenas para ns explicativos.
A ordem real de A, B e C na unidade pode
variar ligeiramente da unidade que você
adquiriu, mas a forma geral permanecerá
a mesma.
A, B são pontos para o tipo DUAL. A, B e C são pontos para o tipo TRIAL.
9.2 - EXECUÇÃO DE TESTE
Deve ser executado um teste após a instalação completa do sistema. Conrme os seguintes pontos antes de
realizar o teste:
a) As unidades interior e exterior estão devidamente instaladas.
b) A tubagem e a ligação estão conectadas corretamente.
c) Não existem obstáculos perto da entrada e da saída da unidade que possam causar um desempenho reduzido
ou uma avaria do produto.
d) O sistema de refrigeração não vaza.
e) O sistema de drenagem está desobstruído e a drenar para um local seguro.
f) O isolamento térmico está devidamente instalado.
g) Os os terrestres estão conectados corretamente.
h) O comprimento do tubo e a capacidade de abastecimento de refrigerante adicional foram registados.
i) A voltagem de energia é a voltagem correta para o ar condicionado.
A falha em executar o teste pode resultar em danos ao aparelho, danos à propriedade ou feri-
mentos pessoais.
1. Abra as válvulas de retenção de líquido e gás.
2. Ligue o interruptor principal e deixe a unidade aquecer.
3. Coloque o ar condicionado no modo FRESCO.
4. Para a unidade interior
a. Certique-se de que o controlo remoto e os respetivos botões funcionam corretamente.
b. Certique-se de que as persianas se movem corretamente e podem ser trocadas utilizando o comando
remoto.
c. Verique duas vezes se a temperatura ambiente é registada corretamente.
d. Certique-se de que os indicadores no comando remoto e o painel de exibição na unidade interna funcio-
nam corretamente.
Ponto de
vericação da
unidade interior
Ponto de vericação
da unidade exterior
