ARYAL S2 E DUAL / TRIAL
L N
MC MC
(L1) (L2)
ESPAÑOL
ES - 13

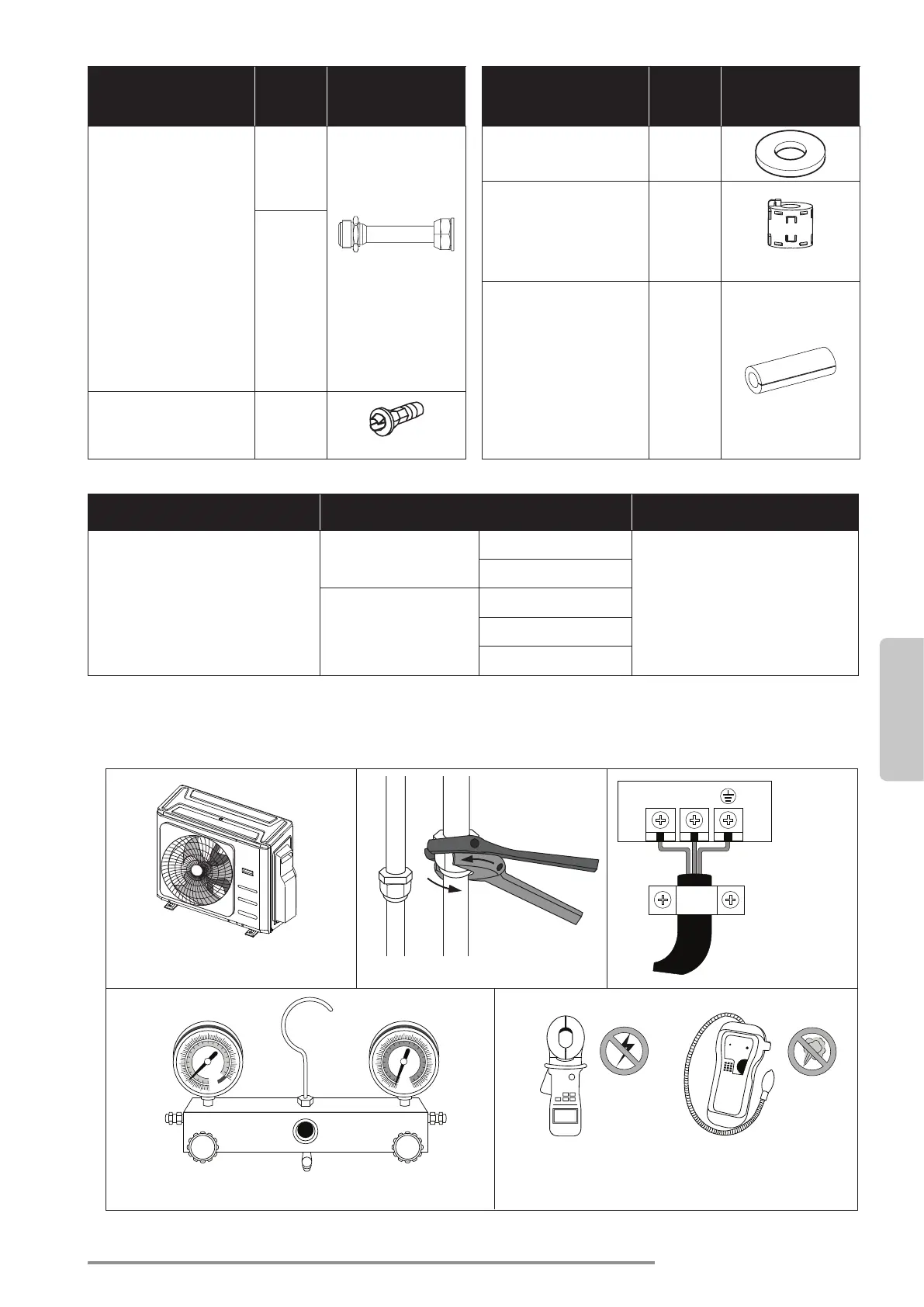

Nombre de los
Accesorios
Canti-
dad (pc)
Forma
Conector de transferencia
(empaquetado con unidad in-
terior o exterior, dependiendo
de modelos)
AVISO: El tamaño del tubo
podría diferirse entre los
aparatos. Para cumplir dife-
rentes requisitos en tamaño
del tubo, a veces se necesita
un conector de transferencia
instalado en unidad exterior
para conexiones de tubo.
Pieza
opcional
(Una pieza/
una unidad
interior)
Pieza
opcional
(1 - 5 pie-
zas para
unidad
exterior,
depen-
diendo de
modelos)
Junta de drenaje
(Algunos modelos)
1
Nombre de los
Accesorios
Canti-
dad (pc)
Forma
Anillo de sellado
(Algunos modelos)
1
Anillo magnético (engan-
charlo en el cable de cone-
xión entre unidad interior
y unidad exterior después
de la instalación) (Algunos
modelos)
Varía
según el
modelo
Anello di gomma di
protezione del cavo
(si no se puede sujetar un
cable pequeño mediante la
abrazadera del cable, use el
anillo de goma de protección
de cable [suministrado con
accesorios] para envolver
el cable. Luego fíjelo en
posición con abrazadera de
cable.) (Algunos modelos)
1
• Instalar la unidad exterior
• Conectar los tubos de refrigerante • Conectar los cables
• Evacuar el sistema de refrigeración • Realizar la prueba de funcionamiento
OPCIONAL
Nombre Forma Cantidad (pieza)
Conjunto de tubería de conexión
Lado de líquido
Ø6.35 (1/4 pulg.)
Piezas que debe comprar por se-
parado.
Ø9,52 (3/8 pulg.)
Lado de gas
Ø9,52 (3/8 pulg.)
Ø12.7 (1/2 pulg.)
Ø 16 (5/8 pulg.)
7 - INSTALACIÓN
7.1 - PROCEDIMIENTO PARA LA INSTALACIÓN
