Misure di
sicurezza
(unità: mm/inch)
Dimensioni dell’unità esterna
W × H × D
Dimensioni di montaggio
Distanza A Distanza B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12.2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35,0"x26,5"x13,5") 663 (26,1) 354 (13,9)
Righe di installazione della serie
Le relazioni tra H, A e L sono le seguenti.
L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8” o più
1/2H < L ≤ H 30 cm / 11,8” o più
L > H Non può essere installato
L
H
A
300 cm / 118” o più
60 cm / 23,6”
o più
150 cm / 59”
o più
25 cm / 9,8”
o più
25 cm / 9,8”
o più
Indicazione sulla perforazione nella parete
È necessario praticare un foro nella parete per le
tubazioni del refrigerante e il cavo di segnale, che
collegheranno le unità interne ed esterne.
1. Determinare la posizione del foro del muro in
base alla posizione dell'unità esterna.
2. Usare un trappano da 65 mm (2,5") per
praticare un foro nella parete.
NOTA: Quando fora la parete, assicurarsi di
evitare li, impianti idraulici e altri componenti
sensibili.
3. Posizionare il paramano nel foro. Questo
protegge i bordi del foro e aiuterà a sigillare
quando si nisce il processo di installazione.
Quando si seleziona un'unità interna 24K
L'unità interna 24K può essere collegata solo con
un sistema A. Se ci sono due unità interne 24K,
possono essere collegate con sistemi A e B.
Dimensione del tubo connettivo di un sistema
A e B
(unità di misura: pollici)
Capacità dell’unità interna (Btu/
h)
Liquido Gas
7K/9K/12K 1/4 3/8
12K/18K 1/4 1/2
24K 3/8 5/8
Pagina 23
Installazione unità
esterna
TOGLIERE
togliere 7k
b
a
ESPAÑOL
ES - 18

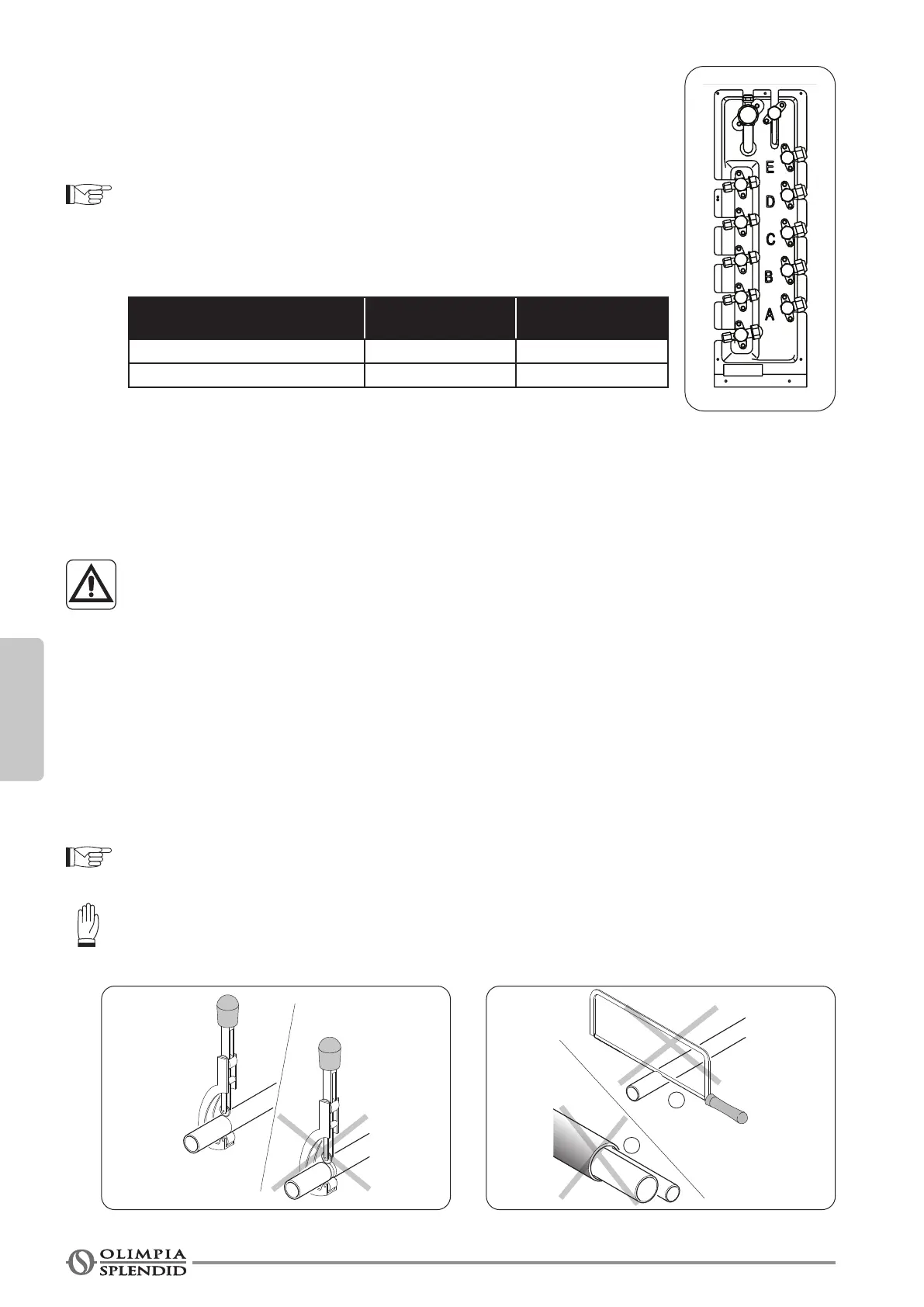

7.5 - AVISO SOBRE TALADRAR AGUJEROS EN LA PARED
Es necesario realizar un agujero en la pared para el pasaje de los tubos del refri-
gerante y el cable de señal entre las unidades internas y externas.
1. Determine la posición del agujero según la posición de la unidad externa.
2. Realice un agujero en la pared de al menos 65mm.
Al perforar el agujero de la pared, asegúrese de evitar cables, tuberías
y otros componentes sensibles.
3. Proteja los bordes del agujero para salvaguardar los tubos y los cables.
Capacidad de unidad
interior (Btu/h)
Líquido (pulgada) Gas (pulgada)
9K/12K 1/4 3/8
12K 1/4 1/2
7.6- CONEXIÓNDELASTUBERÍASDEREFRIGERANTE
Al conectar tuberías de refrigerante, no deje que entren en el sistema otras sustancias o gases que no sean
los refrigerantes especicados.
La presencia de otros gases o sustancias disminuirá la capacidad de la unidad, y puede causar una presión
inusualmente alta en el ciclo de refrigeración.
Esto puede causar explosiones y lesiones.
• La tubería de derivación debe instalarse horizontalmente. Un ángulo de más de 10° puede
causar un mal funcionamiento.
• NO instale la tubería de conexión hasta que se hayan instalado las unidades interior y
exterior.
• Aísle las tuberías de gas y líquido para evitar fugas de agua.
7.6.1 - Paso 1: Cortar los tubos
Al preparar los tubos de refrigerante, tenga especial cuidado de cortarlos y ensancharlos correctamente.
Esto asegurará un funcionamiento eciente y minimizará la necesidad de mantenimiento posterior.
1. Mida la distancia entre las unidades interior y exterior.
2. Corte la secciones de los tubos abundando aproximadamente 3÷4 cm en la
longitud.
Efectuar el corte exclusivamente con una cortatubos de rueda apretando por pe-
queños intervalos para no aplastar el tubo.
NO UTILIZAR NUNCA UN SERRUCHO NORMAL, las virutas podrían entrar en el tubo y
sucesivamente podrían circular por la instalación dañando seriamente los componentes.
