NEDERLANDS
NL - 24

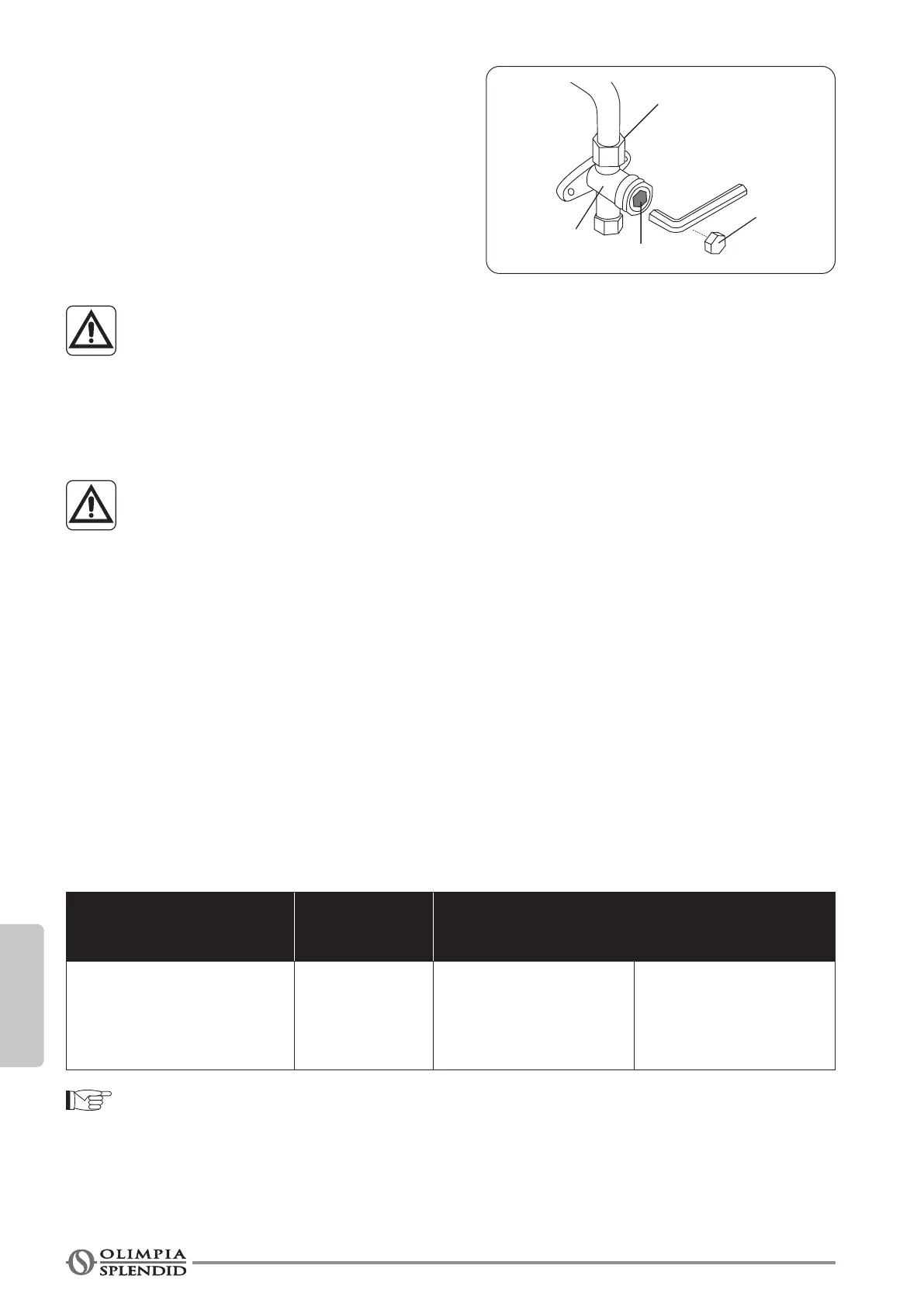

8. Steek de zeskantsleutel in het verpakte ventiel
(hogedrukventiel) en open het ventiel door de
sleutel 1/4 tegen de wijzers van de klok in te
draaien. Luister of er gas uit het systeem komt,
sluit dan de klep na 5 seconden.
9. Houd de manometer een minuut lang in de gaten
om er zeker van te zijn dat de druk niet verandert.
Hij moet iets hoger dan de atmosferische druk
worden afgelezen.
10. Verwijder de laadslang uit de servicepoort.
11. Open met een zeskantsleutel zowel de hogedru-
kals de lagedrukklep volledig.
OPEN DE KLEPSTELEN VOORZICHTIG
Draai bij het openen van de klepstelen de zeskantsleutel tot hij tegen de stopper slaat. Probeer
NIET om de klep verder open te forceren.
12. Draai de ventieldopjes met de hand vast en draai ze daarna vast met het juiste gereedschap.
13. Als de buitenunit alle vacuümkleppen gebruikt, en de vacuümpositie is bij de hoofdklep, is het systeem
niet verbonden met de binnenunit. De klep moet worden vastgedraaid met een schroefmoer. Controleer
voor gebruik op gaslekken om lekkage te voorkomen.
• Na bevestiging van de bovenstaande voorwaarden, volgt u deze richtlijnen bij het uitvoeren
van de bedrading:
• Het vullen met koelmiddel moet worden uitgevoerd na de bedrading, het vacumeren en de
lektest.
• De maximaal toegestane hoeveelheid koelmiddel NIET overschrijden en het systeem NIET
overbelasten. Als u dat wel doet, kan het toestel beschadigd raken of kan de werking ervan
worden beïnvloed.
• Het laden met ongeschikte stoffen kan explosies of ongevallen veroorzaken. Zorg ervoor
dat het juiste koelmiddel wordt gebruikt.
• Koelmiddelhouders moeten langzaam worden geopend. Gebruik altijd beschermende
kleding bij het opladen van het systeem.
• Meng GEEN types koelmiddelen.
• Voor het model met koelmiddel R290 of R32 moet u ervoor zorgen dat de condties in de
ruimte veilig zijn gemaakt door ontvlambaar materiaal te controleren wanneer het koelmid-
del in de airconditioner wordt toegevoegd.
Afhankelijk van de lengte van de aansluitleidingen of de druk van het geëvacueerde systeem, moet u koel-
middel toevoegen. Raadpleeg de onderstaande tabel voor de hoeveelheden koelmiddel die moeten worden
toegevoegd:
Lengte verbindingspijp
(m)
Luchtzuiverings-
methode
Extra koelmiddel
Meer dan (lengte voorlaadpijpxN) m Vacuümpomp
Vloeibare kant: Ø 6,35 (Ø 1/4")
(Totale pijplengte - voorlaad-
pijplengtexN) x12g/m
Vloeibare kant: Ø 9,52 (Ø 3/8")
(Totale pijplengte - voorlaad-
pijplengtexN) x24g/m
De standaardpijplengte is 7,5 m.
-76cmHg
Lucht evacuatie
12. Draai de ventieldopjes met de hand vast en draai
ze daarna vast met het juiste gereedschap.
13. Als de buitenunit alle vacuümkleppen gebruikt, en
de vacuümpositie is bij de hoofdklep, is het systeem
niet verbonden met de binnenunit. De klep moet
worden vastgedraaid met een schroefmoer.
Controleer voor gebruik op gaslekken om lekkage te
voorkomen.
Draai bij het openen van de klepstelen de zeskantsleu-
tel tot hij tegen de stopper slaat. Probeer NIET om de
klep verder open te forceren.
OPEN DE KLEPSTELEN VOORZICHTIG
9. Houd de manometer een minuut lang in de gaten om
er zeker van te zijn dat de druk niet verandert. Hij
moet iets hoger dan de atmosferische druk worden
afgelezen.
10. Verwijder de laadslang uit de servicepoort.
11. Open met een zeskantsleutel zowel de hogedruk-
als de lagedrukklep volledig.
Wartelmoer
Klepbehuizing
Pet
8. Steek de zeskantsleutel in het verpakte ventiel
(hogedrukventiel) en open het ventiel door de sleutel
1/4 tegen de wijzers van de klok in te draaien. Luister
of er gas uit het systeem komt, sluit dan de klep na 5
seconden.
OPMERKING: Als er geen verandering in de systeem-
druk optreedt, schroeft u de dop van de overdrukklep
(hogedrukklep). Als de druk in het systeem verandert,
kan er een gaslek zijn.
1. Sluit de laadslang van de manometer aan op de
servicepoort op de lagedrukklep van de buitenunit.
2. Sluit de laadslang van de spruitstukmeter aan op
de vacuümpomp.
3. Open de lagedrukzijde van de manometer. Houd de
hogedrukzijde gesloten.
4. Zet de vacuümpomp aan om het systeem te
evacueren.
5. Laat het vacuüm minstens 15 minuten draaien, of
totdat de samengestelde meter -76cmHG
(-1x105Pa) aangeeft.
6. Sluit de lagedrukklep van de manometer en zet de
vacuümpomp uit.
7. Wacht 5 minuten en controleer dan of er geen
verandering in de systeemdruk is opgetreden.
Manifold Gauge
Samengestelde meter
Lage druk ventiel
Laad slang
Lage druk ventiel
Manometer
Hoge druk ventiel
Laad slang
Vacuümpomp
Voordat u een spruitstukmeter en een vacumpomp
gebruikt, moet u de gebruikshandleiding lezen om er
zeker van te zijn dat u weet hoe u ze correct moet
gebruiken.
Evacuatie-instructies
C controleer of de verbindingsbuizen tussen de
binnen- en buitenunits goed zijn aangesloten .
C controleer of alle bedrading is aangesloten
VOOR HET UITVOEREN VAN EVACUATIE
Lucht evacuatie
Voorbereidingen en voorzorgsmaatregelen
Lucht en vreemde bestanddelen in het koelcircuit
kunnen abnormale drukstijgingen veroorzaken,
waardoor de airconditioner beschadigd kan raken,
het rendement ervan verminderd kan worden en
letsel kan ontstaan. Gebruik een vacuümpomp en
een manifoldmeter om het koelmiddelcircuit te
evacueren en verwijder alle niet-condenseerbare
gassen en vocht uit het systeem.
Evacuatie moet worden uitgevoerd bij de eerste
installatie en wanneer de eenheid wordt verplaatst.
