7 Instructions spéciques au produit – Fauteuils roulants manuels
– BRAVO Racer –

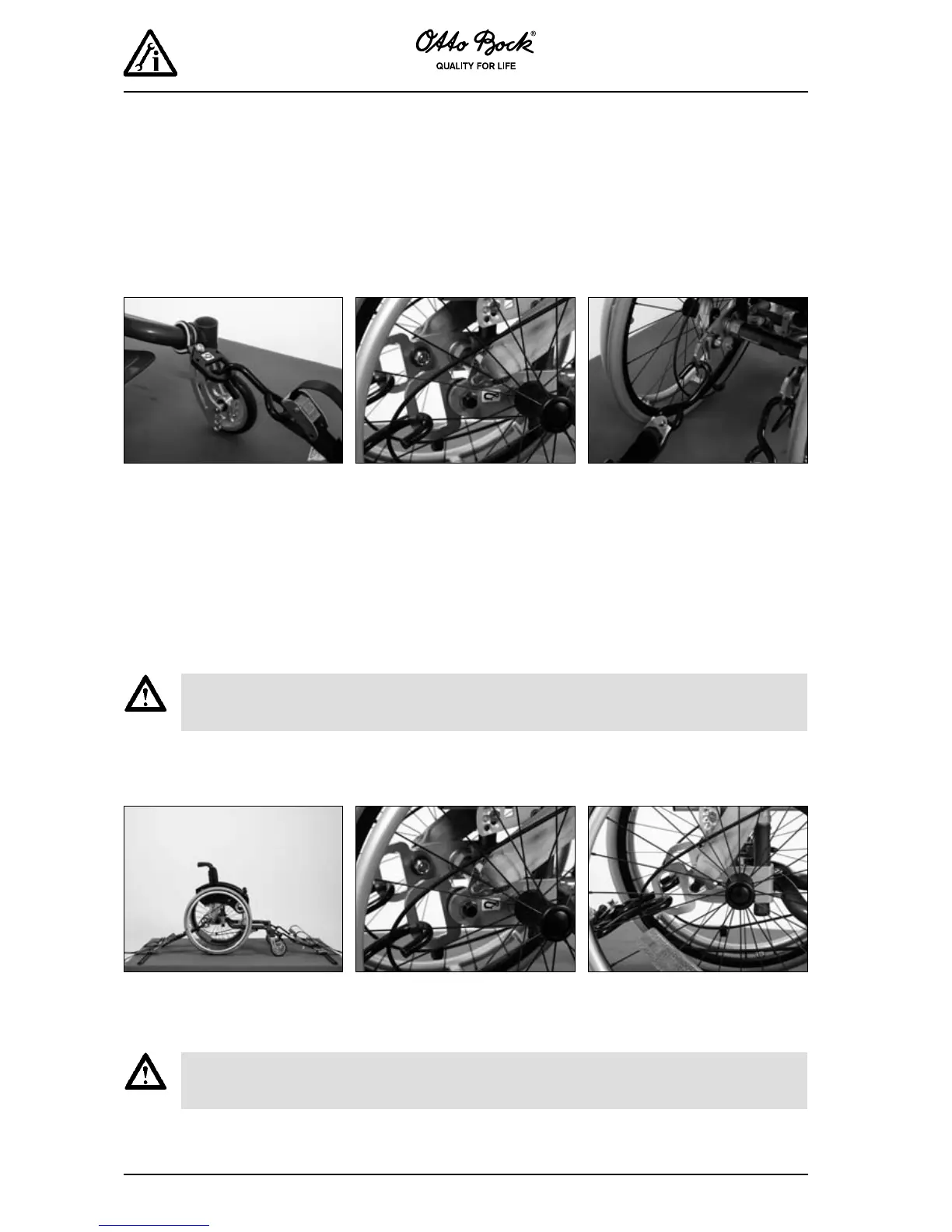

Pose de la sangle pelvienne
Astuce de montage : Posez les brides aux endroits repérés par un marquage autour du châssis. Vissez l‘en-
semble des raccords à vis uniquement après avoir monté l‘ensemble des brides et des plaques de montage et
avoir réglé l‘angle d‘inclinaison de ces dernières.
Vissez un point d’ancrage de part et
d’autre du châssis avant, derrière
les têtes de direction. Les œillets de
maintien doivent être orientés vers
l’avant et les symboles d’ancrage
vers le haut.
Vissez une plaque d’ancrage à l’intérieur de la partie arrière du châssis
et ce, à gauche, comme à droite. Les œillets de maintien et les symboles
d’ancrage doivent être orientés vers l’extérieur. Depuis le côté de l’assise,
faites passer une extrémité de la sangle pelvienne vers l’arrière puis ac-
crochez-la à la « broche » située sur la plaque d’ancrage.
Depuis le côté de l’assise, faites passer une extrémité de la sangle pel-
vienne vers l’arrière puis accrochez-la à la « broche » située sur la plaque
d’ancrage.
Montage des points de xation sur le produit
Exemple de BRAVO Racer avec
sangles de xation correctement
appliquées.
Ce fauteuil roulant peut être équipé d’un dossier à inclinaison réglable. An de transporter la per-
sonne handicapée en toute sécurité, le dossier doit être monté en position quasi-verticale . Veuillez
à cet effet respecter les informations gurant dans la notice d’utilisation du fauteuil roulant.
Les kits de xation ne sont malheureusement pas compatibles avec l’ensemble des combinaisons
d’équipements et d’accessoires. Pour connaître les limites de combinaison entre équipements et
accessoires, veuillez-vous reporter à la che informative 646F201.
Fixation à l’aide d’oeillets de maintien
Pour pouvoir procéder au montage du kit de xation 481S00=SK040, vous aurez besoin des outils suivants :
clé polygonale de taille 10 et 13, clé à six pans creux de taille 4 et 5
