Otto Bock Avantgarde T Using Manual

15

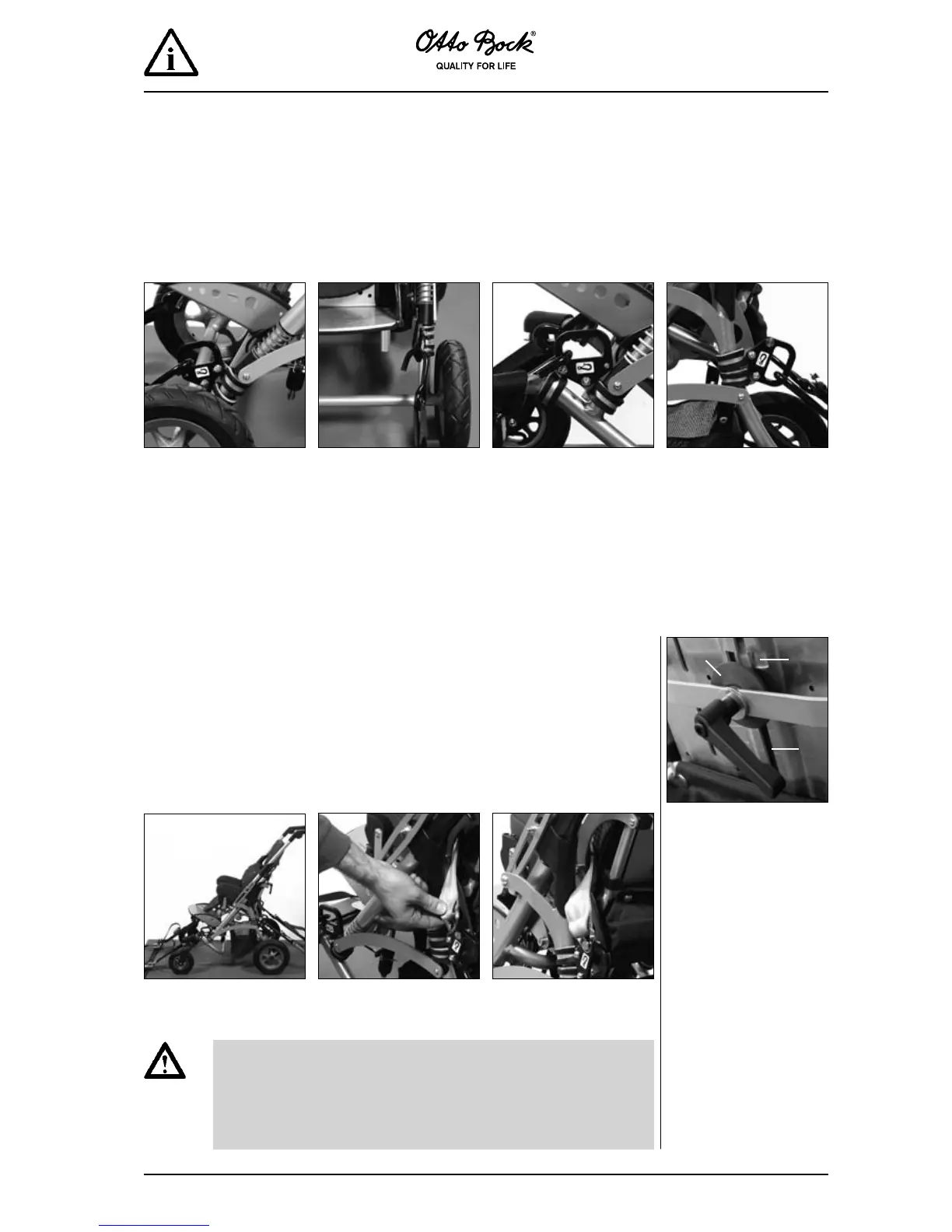

5 Produktspezische Anweisungen – Rehabuggy
– Kimba Spring –
Sie benötigen zur Montage des Fixierungssets HR32909700/HR32919700 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10, Innensechskantschlüssel Gr. 4, Spitzzange
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rah-
men. Halten Sie die Schellen mit einer Spitzzange geschlossen, während Sie die
Ankerplatte mit der Schraube befestigen. Ziehen Sie alle Verschraubungen erst
fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel
gedreht haben. Falten Sie den Buggy zusammen um die richtigen Positionen der
Ankerplatten zu überprüfen, es sollen keine Rahmenteile an den Ankerplatten an-
stoßen.
Modelle mit starren
Vorderrädern
Stellen Sie die Federung auf ma-
ximale Federvorspannung ein.
Verschrauben Sie je eine An-
kerplatte, mit den Rohrschellen
D20, links und rechts am Vorder-
rahmen. Die Hutmuttern, sowie
das Hakensymbol müssen nach
außen zeigen.
Die Ankerplatten am Vorderrah-
men jeweils ca. 15° nach innen
verdrehen – Faltversuch!
Alle Modelle
Verschrauben Sie je eine An-
kerplatte mit vormontiertem
Pin, mit den Rohrschellen D25,
links und rechts am Hinterrah-
men. Die Hutmuttern müssen
nach innen zeigen, die Ha-
kensymbole müssen jeweils
nach außen zeigen und der Pin
muss oben auf der Ankerplatte
angebracht sein.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus,
unter den Falthebeln durch, nach außen und hängen Sie das Ende
des Beckengurtes am „Pin“ auf der Ankerplatte ein.
Montage der Fixierungspunkte am Produkt
Dieser Rehabuggy ist mit einer winkelverstellbaren Rückenlehne und
einem winkelverstellbaren Sitz ausgestattet. Vor Fahrtbeginn ist die
Verriegelung der Rücklehnenverstellung zu schließen. Bringen Sie
danach die Rückenlehne mit Hilfe der Sitzwinkelverstellung in eine
annähernd aufrechte Position.. Beachten Sie hierzu die Angaben in
der Bedienungsanleitung des Rehabuggy.
Modelle mit lenkbaren Vor-
derrädern
Stellen Sie die Federung auf
maximale Federvorspannung
ein.
Verschrauben Sie je eine An-
kerplatte, mit den Rohrschellen
D25, links und rechts am
Vorderrahmen. Die Hutmuttern,
sowie das Hakensymbol müs-
sen nach außen zeigen.
Kimba Spring mit richtig ange-
brachten Befestigungsgurten
Verriegelung der Rückenleh-
nenverstellung
Lösen Sie zunächst die Ver-
schraubung. Ziehen Sie den
Justierknopf eingerastet sind.
A
C
B
