20
6 Produktspezische Anweisungen – Elektro-Rollstühle
– C1000 –

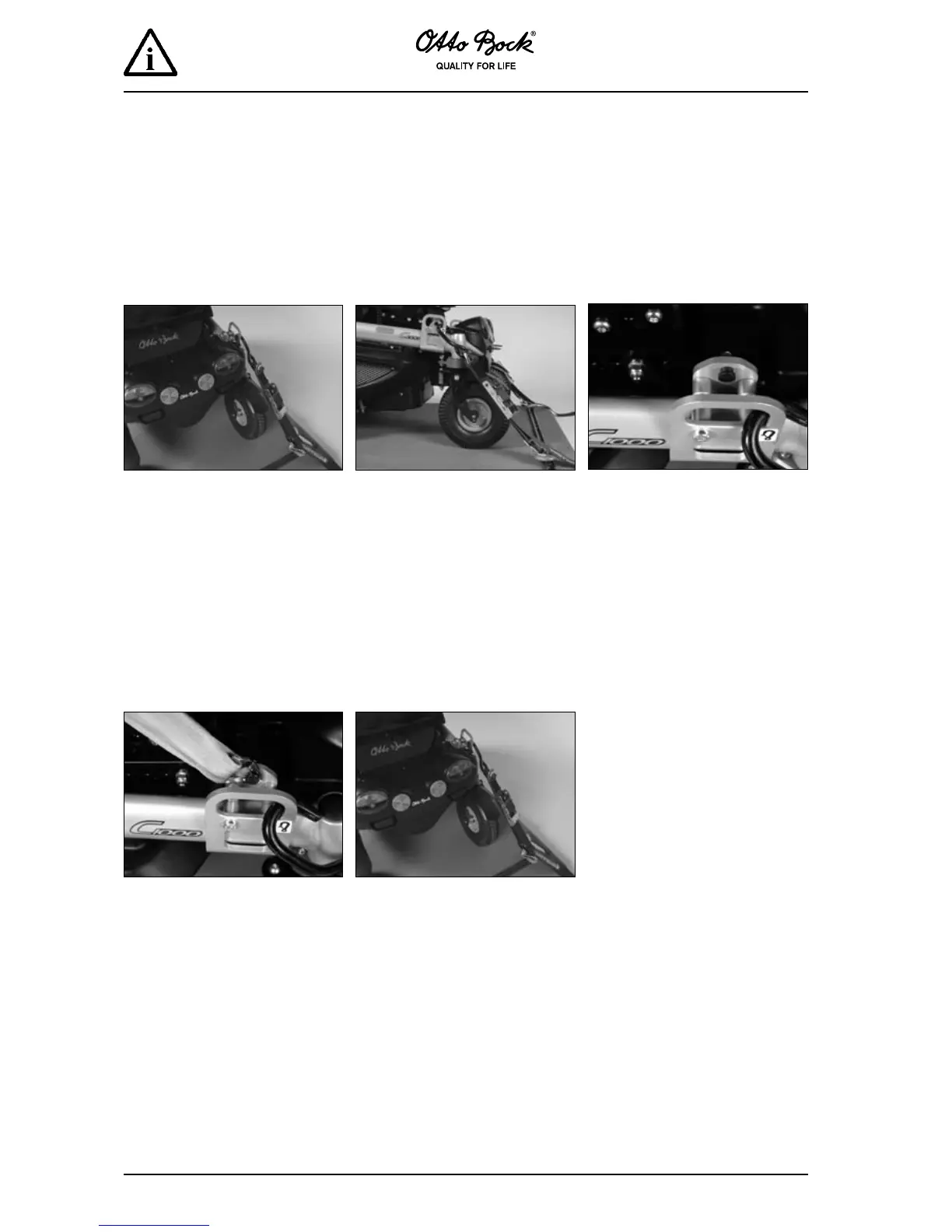

Sie benötigen zur Montage des Fixierungssets 491S00=SK025 nachfolgendes Werkzeug:
Ring-Maulschlüssel Gr. 10 und 13, , Innensechskantschlüssel Gr. 6.
Entfernen Sie die obere Heckverklei-
dung des C 1000 durch lösen der
mittig angebrachten Flügelmutter M6.
Stecken Sie die Gurtöse von unten
um das Rahmenrohr, so dass sich
die eigentliche Öse außenliegend
bendet. Die Gurtöse soll soweit wie
möglich nach hinten gezogen und am
Rahmenrohr unten anliegend sein.
Setzen sie die "Heckverkleidung oben"
wieder auf und ziehen sie die Flügel-
mutter fest.
Montage der Fixierungspunkte am Produkt
Stecken sie den Anchorpoint-Pin
mit Kunststoffring von außen durch
die entsprechende Bohrung und
sichern sie von innen mit einer Mutter
M6. Verfahren sie auf der Gegenseite
entsprechend.
Halten Sie die Abstandshülsen zwi-
schen Bohrungen der Öse, ober-
halb des Rahmens und führen sie
die Schrauben M8 von außen in die
Bohrungen ein. Auf der Gegenseite
wird mit der entsprechenden Mutter
gesichert. Ziehen Sie fest an.
