90
5 Recommandations spéciques – poussette Reha
– Eco Buggy –
Pour monter le kit de xation HR32549700 , vous avez besoin des outils suivants :
clé polygonale taille 10, clé allen taille 4, pince pointue
Positionnement de la ceinture abdominale
Astuce de montage : placez les brides sur les emplacements indiqués sur le cadre. Maintenez les brides avec
une pince pointue fermée pendant que vous xez la plaque d’ancrage avec la vis. Serrez toutes les xations
à fond une fois que vous avez monté et tourné dans l’angle adéquat toutes les brides et toutes les plaques
d’ancrage. Pliez la poussette pour vérier que la plaque d’ancrage est bien positionnée, aucune pièce de cadre
ne doit buter contre.

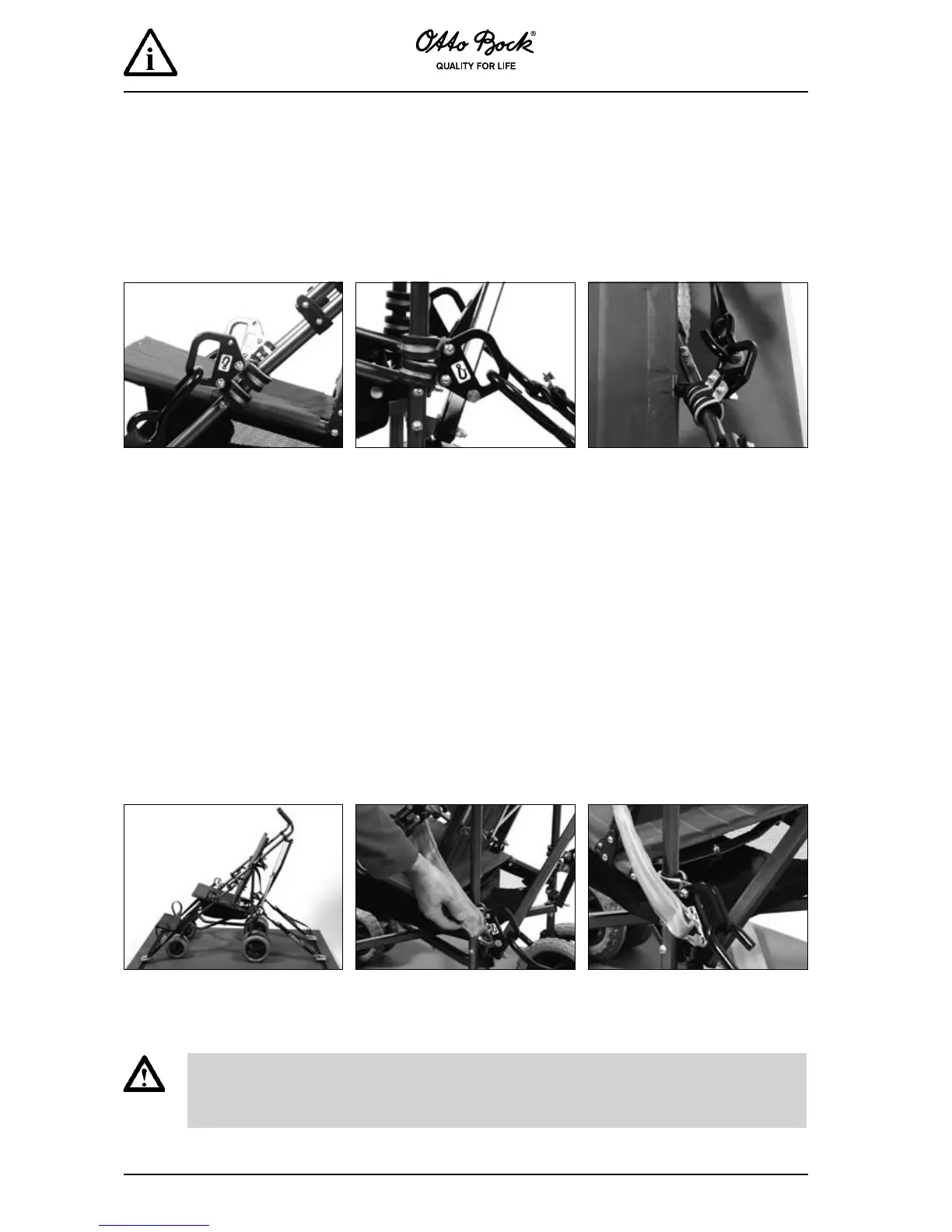

Vissez une plaque d’ancrage à
droite et une autre à gauche sur
le cadre avant, avec la bride pour
tube D20. Les écrous borgnes ainsi
que le pictogramme de crochet doi-
vent être orientés vers l’extérieur.
Vissez une plaque d’ancrage avec
la broche préalablement montée à
droite et une autre à gauche sur le
cadre arrière, avec la bride pour
tube D20. Les écrous borgnes doi-
vent être orientés vers l’intérieur,
les pictogrammes de crochet vers
l’extérieur et la broche doit être
placée en dessous, sur la plaque
d’ancrage.
Tourner chacune des plaques d’an-
crage sur le cadre avant d’env. 20º
vers l’extérieur – Essai de pliage !
Faites passer vers l’extérieur chaque extrémité de la ceinture abdominale
hors de l’assise sur le côté entre le dossier et le cadre et suspendez l’ex-
trémité de la ceinture au niveau du « crochet » sur la plaque d’ancrage.
Montage des points de xation sur le produit
Cette poussette Reha est équipée d’un dossier inclinable. Avant le démarrage du véhicule, il faut
placer le dossier dans la position la plus proche de la verticale et le xer sur les poignées en
serrant fermement les poignées étoiles à droite et à gauche. Respectez également les indications
de la notice d’utilisation de la poussette Reha.
Poussette Eco avec sangles de xa-
tion correctement mises en place.
